法兰连接式填料函密封组件结构设计

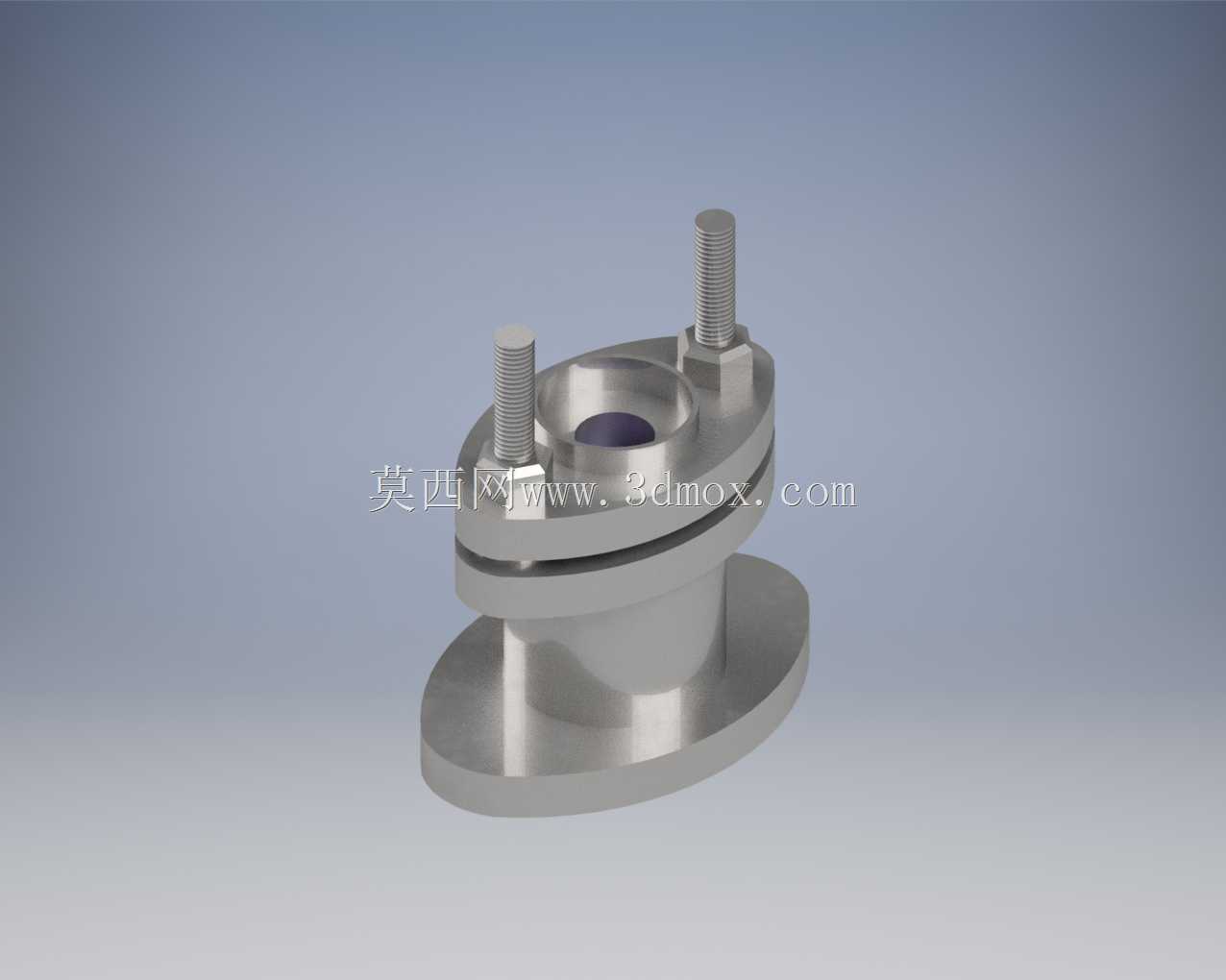

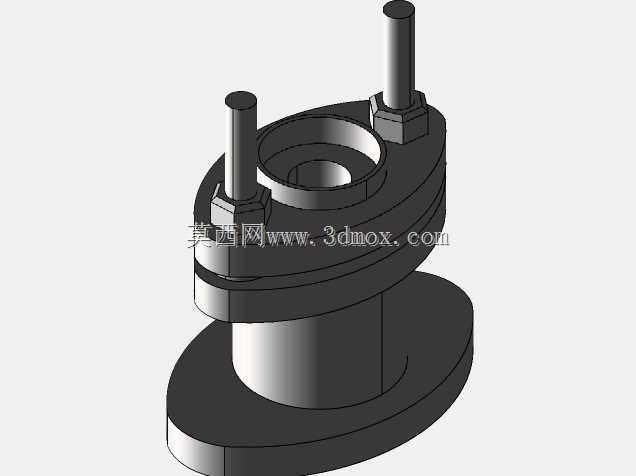

　　在泵类、阀类、反应釜以及各类带旋转或往复运动轴的流体输送、反应设备中，轴与设备腔体之间的动密封是决定设备运行可靠性的核心环节，填料函组件正是这类动密封场景中应用最广泛的基础结构之一。这套填料函组件采用下法兰与设备腔体直接对接的安装形式，底部法兰盘预留了均匀分布的螺栓过孔，可与设备端的配对法兰通过螺栓实现刚性连接，法兰密封面可根据介质特性适配平垫、缠绕垫等不同形式的静密封件，确保腔体与填料函本体衔接处无介质泄漏。组件中部为填料容纳腔，采用等径圆柱内腔设计，可根据工况需求装填不同材质的密封填料，包括柔性石墨、聚四氟乙烯、芳纶纤维编织填料等，适配从常温清水到高温高压、腐蚀性介质的各类密封需求；填料腔上方设置分体式压盖结构，

　　压盖通过两根对称布置的螺柱与下部本体连接，拧紧螺柱上的螺母即可推动压盖轴向移动，对腔内填料施加均匀的轴向压紧力，迫使填料产生径向变形紧贴轴表面，从而阻断介质沿轴表面的泄漏通道。在实际工程应用中，这类填料函组件的安装边界需要重点匹配几个核心参数：首先是底部法兰的连接尺寸，包括法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径，必须与设备端的接口法兰完全匹配，否则无法完成安装；其次是填料腔的内径与有效深度，需要与穿过填料函的轴径尺寸适配，同时要预留足够的填料装填空间，保证密封填料的压紧量符合设计要求，通常填料的装填圈数在4-6圈即可满足多数中低压工况的密封需求；另外压盖的内孔与轴的间隙需要控制在合理范围，间隙过小容易在轴运行时出现刮蹭磨损，

　　间隙过大则容易导致填料被介质压力挤出，造成密封失效。从设计思路来看，这套填料函采用对称式双螺柱压紧结构，相比单螺柱或多螺柱非对称布置的形式，能够保证压盖对填料的压紧力周向均匀分布，避免出现局部压得过紧导致轴磨损过快、局部压得过松导致泄漏的问题；下部的一体式本体结构将法兰连接段与填料腔段整合为单一零件，减少了静密封点的数量，降低了泄漏风险，同时也简化了加工工序，降低了制造成本。在日常运维场景中，这类填料函的优势在于维护便捷，当填料出现磨损导致密封性能下降时，无需拆卸整套组件或移动设备主体，只需适当拧紧螺柱上的螺母，进一步压紧填料即可补偿磨损量，恢复密封性能；当填料完全失效需要更换时，只需松开螺柱取下压盖，即可掏出旧填料更换新填料，

　　整个维护过程耗时短，对设备连续运行的影响较小。需要注意的是，在设计选型时，要根据设备的工作压力、温度、介质腐蚀性确定填料函本体的材质，常规清水、油品工况可采用普通碳钢材质，腐蚀性介质工况则需要采用不锈钢或衬氟材质，同时螺柱、螺母等紧固件的材质等级也要与本体材质、工况压力匹配，避免出现紧固件锈蚀或强度不足的问题。另外，填料函与轴的配合段需要保证足够的同轴度，若安装时出现偏心，会导致轴与填料的接触压力周向不均，不仅会加快轴和填料的磨损，还会出现局部泄漏的问题，因此在安装过程中需要调整填料函的位置，保证其轴线与轴的运行轴线重合。
