盲文触点式数字滑块益智拼图结构

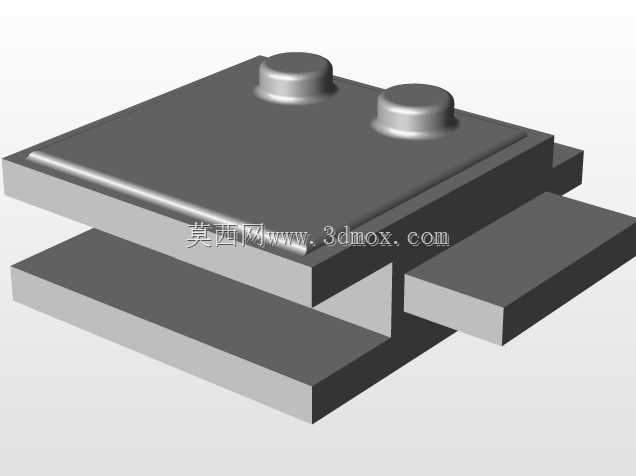

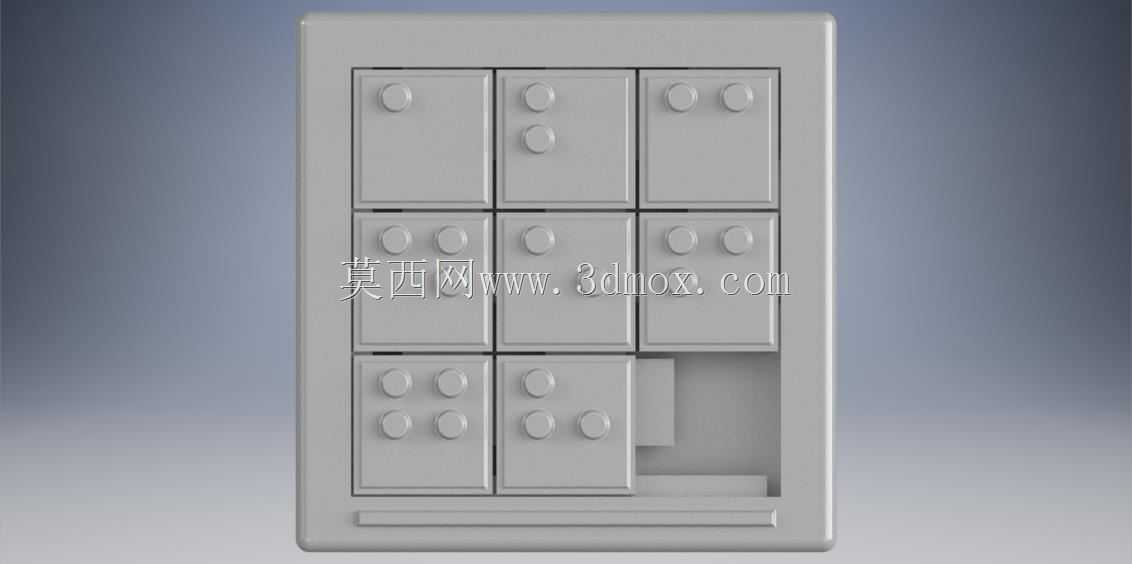

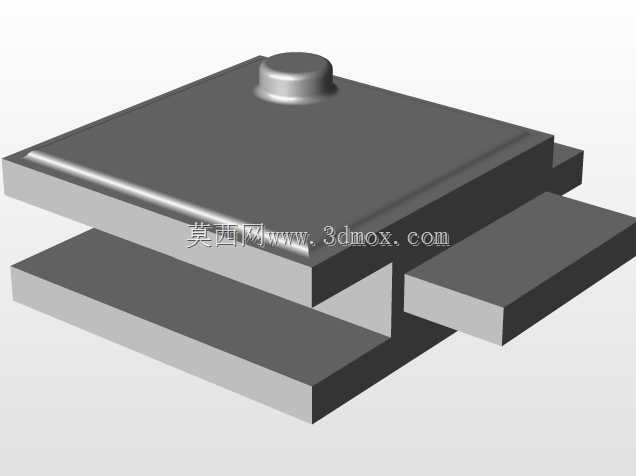

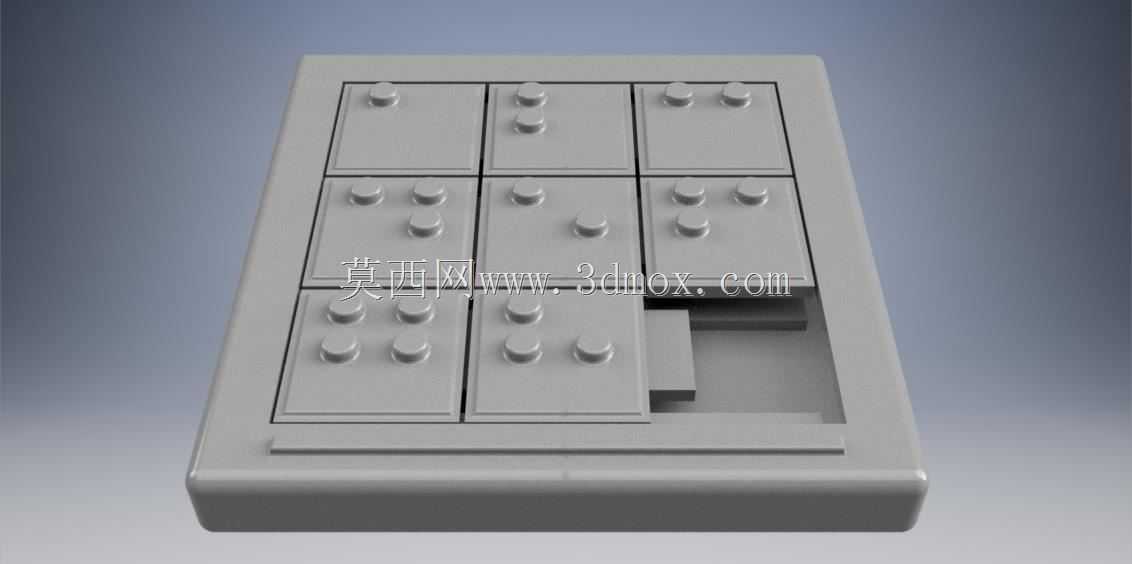

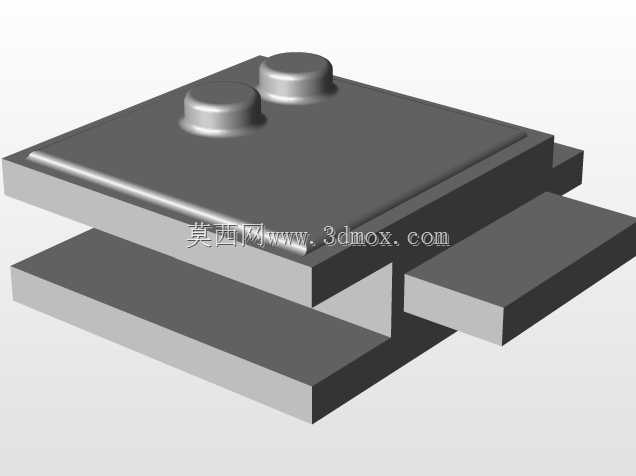

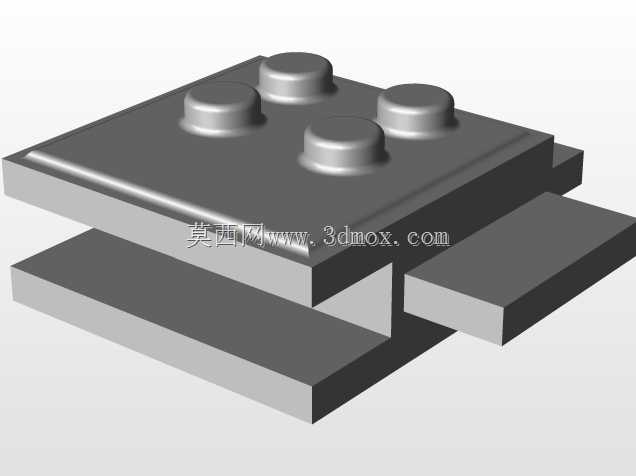

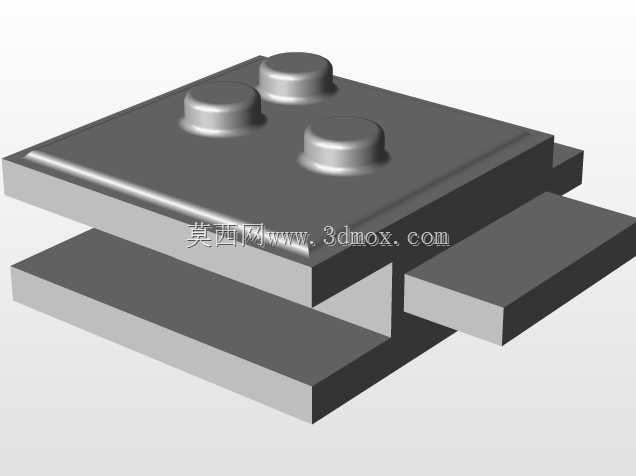

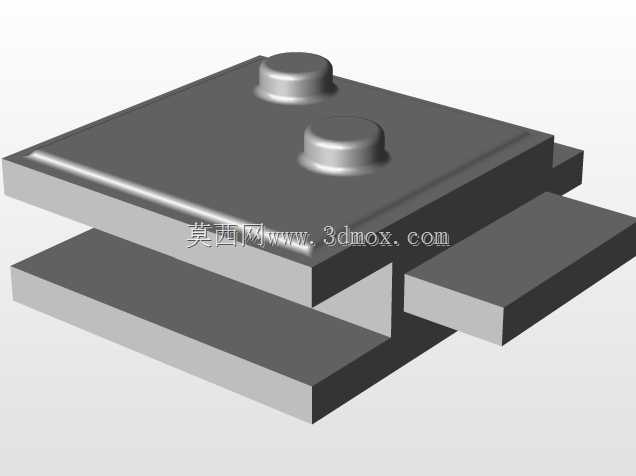

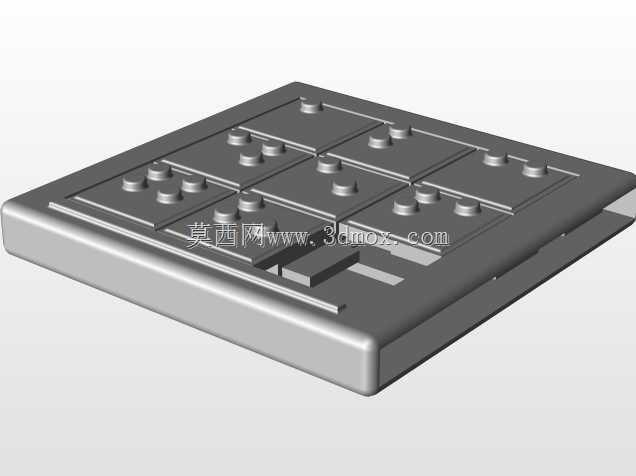

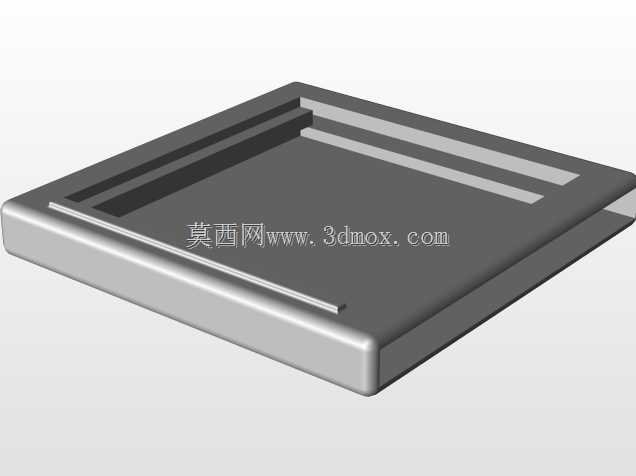

　　这款带盲文触点的数字滑块拼图，最初的设计出发点是面向视障群体的益智教具开发，同时也可作为普通低龄儿童的数字认知玩具使用，适配特殊教育学校教具配置、公共空间盲文互动装置、家庭益智玩具等多个场景。从结构设计逻辑来看，整体采用3×3的九宫格滑块布局，预留一个空置滑块位作为滑动行程的调整空间，每个可滑动的方块表面都设置了对应布莱叶盲文规则的凸点，凸点高度控制在0.5mm左右，既能够保证视障用户通过指尖触摸清晰识别数字，又不会因为凸点过高导致滑块滑动时出现卡滞、剐蹭外框内壁的问题。外框部分采用一体化围边设计，内壁设置了1.2mm深度的导向滑槽，所有滑块的侧边都做了0.3mm的倒角处理，滑动配合间隙控制在0.2mm，既保证滑块滑动时的顺畅度，

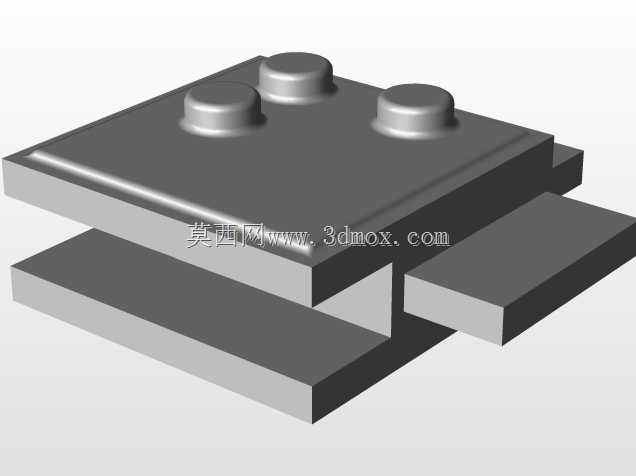

　　不会出现晃动松垮的问题，也避免间隙过小导致温湿度变化时出现胀死无法滑动的情况。外框底部设置了2mm厚度的承托底板，底板与围边采用卡扣式连接，不需要额外粘接或者紧固件，组装时直接将滑块按顺序装入滑槽后扣合底板即可，后期如果需要更换滑块或者清理内部杂物，也可以直接拆开底板操作，维护难度很低。每个滑块的尺寸统一为30mm×30mm×8mm，整体外框的外形尺寸控制在100mm×120mm×12mm，占用空间很小，既可以放在桌面作为小型摆件，也可以嵌入到公共区域的盲文互动墙面中使用，安装时只需要在外框背部预留3mm的沉头孔位，就可以通过螺丝直接固定在安装基面，不需要额外设计安装支架。在功能设计上，除了基础的数字滑动拼图玩法，

　　每个滑块的盲文触点都严格遵循国标盲文数字的点位规则，视障用户不需要额外学习规则就可以直接识别数字，完成拼图逻辑的判断，相比普通的视觉类拼图，这款结构不需要依赖视觉反馈，完全通过触觉就可以完成全部操作，填补了视障群体益智互动玩具的结构空白。设计过程中特意将所有棱角都做了R1的圆角处理，没有尖锐的边角，不管是低龄儿童使用还是视障用户触摸操作，都不会出现划伤的风险，所有凸点的边缘也做了圆弧过渡，长时间触摸也不会有硌手的不适感。滑块与滑槽的配合面没有设置额外的润滑结构，依靠3D打印的层纹打磨后形成的光滑表面就可以实现顺畅滑动，不需要额外涂抹润滑脂，避免长期使用后润滑脂沾附灰尘影响滑动手感。外框底部还设置了一条10mm宽度的收纳槽，

　　平时不使用的时候可以将空置滑块临时卡在收纳槽内，避免滑块丢失，也可以在收纳槽内放置小型的提示卡片，方便普通用户快速了解盲文数字的对应规则。从生产适配性来看，整个结构全部采用等壁厚设计，壁厚统一为2mm，不管是采用FDM3D打印还是光固化3D打印都可以直接生产，不需要添加支撑结构，打印完成后只需要简单去除毛刺就可以组装使用，打印成本很低，也适合小批量定制生产，比如针对不同使用场景更换外框表面的标识，或者调整滑块的凸点样式适配不同地区的盲文使用习惯。在实际测试过程中，滑块的滑动阻力控制在1N左右，指尖轻轻推动就可以移动，不会出现过松滑位或者过紧推不动的问题，连续滑动上千次也不会出现明显的磨损，凸点的耐磨性能可以满足长期触摸使用的需求，不会因为频繁触摸导致凸点磨平无法识别。
