可3D打印8数字滑块益智拼图结构

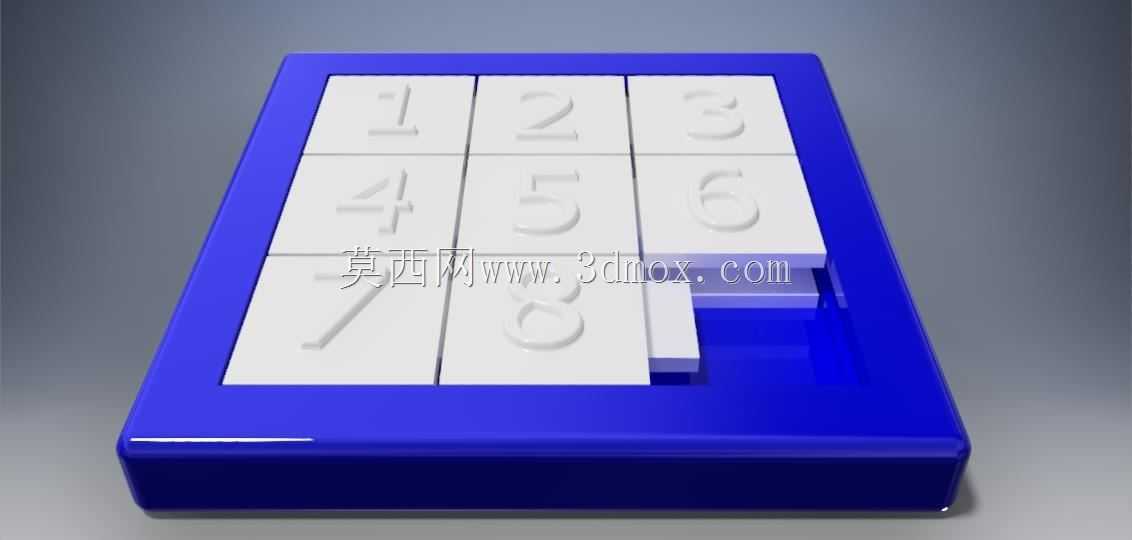

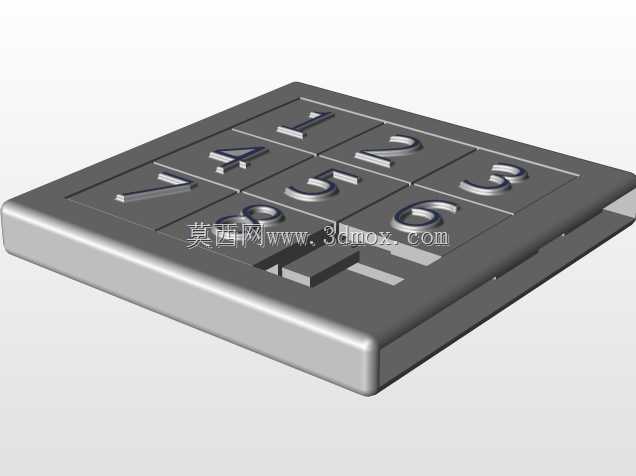

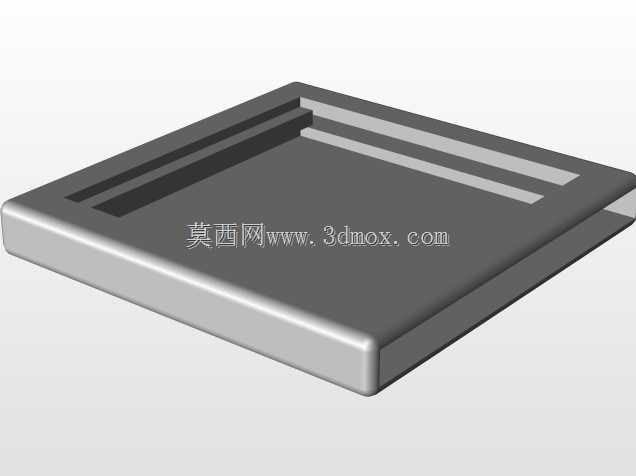

　　这款数字滑块拼图的结构设计完全适配FDM熔融沉积3D打印工艺，无需额外支撑结构即可完成整机组装打印，所有滑块与外框的配合间隙控制在0.2mm，既保证滑块滑动时无卡滞感，又不会出现间隙过大导致的滑块松脱晃动问题。外框采用一体化围边结构，围边高度比滑块厚度高出1.2mm，形成完整的滑动限位边界，避免滑块在滑动过程中从框内脱出，外框背部预留1mm厚度的平整背板安装位，打印完成后可直接通过卡扣或少量胶水将背板与外框固定，无需额外螺丝等紧固件。

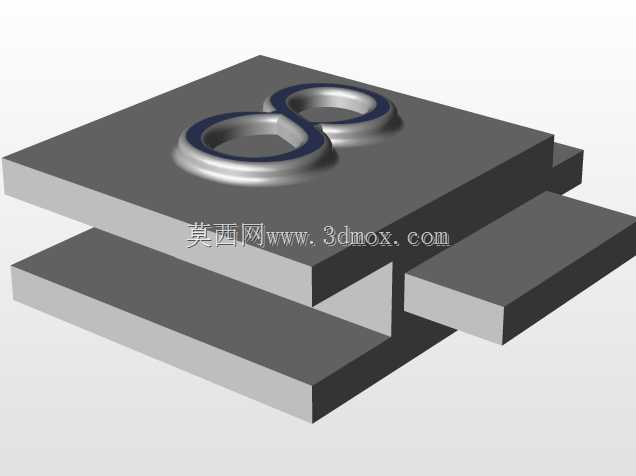

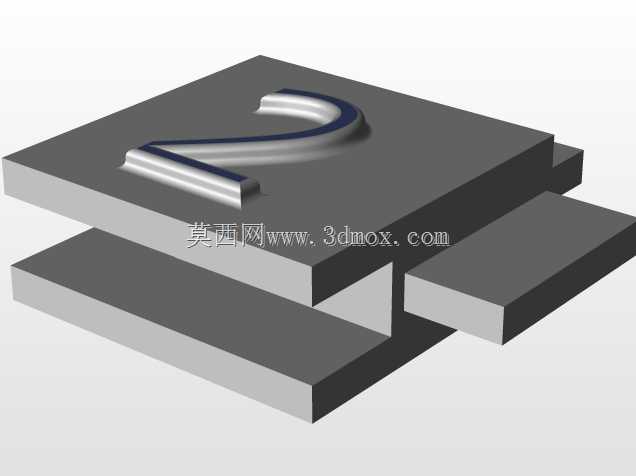

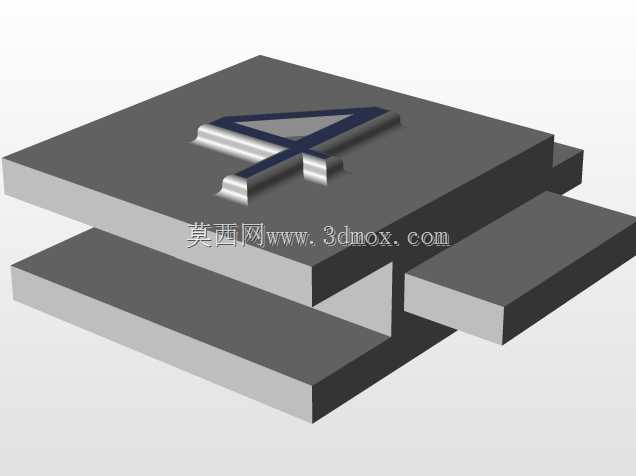

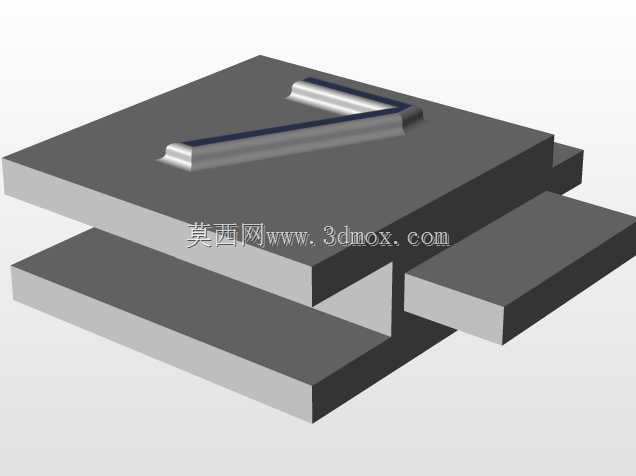

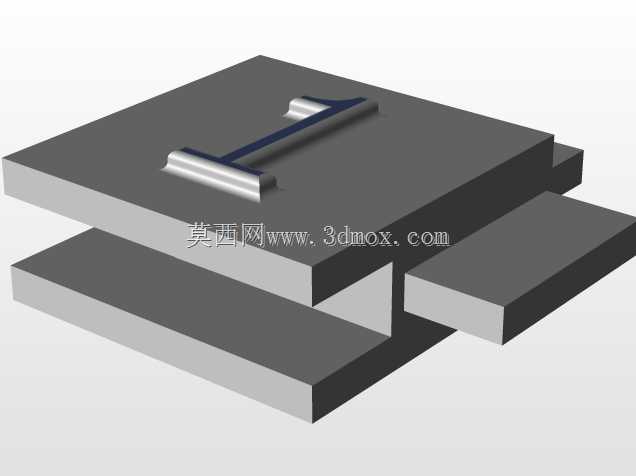

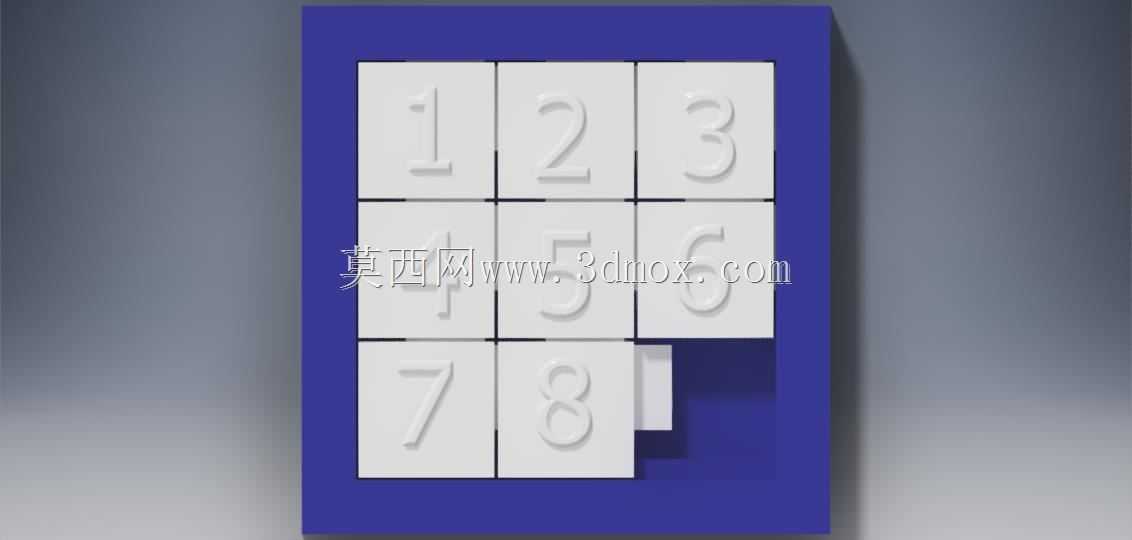

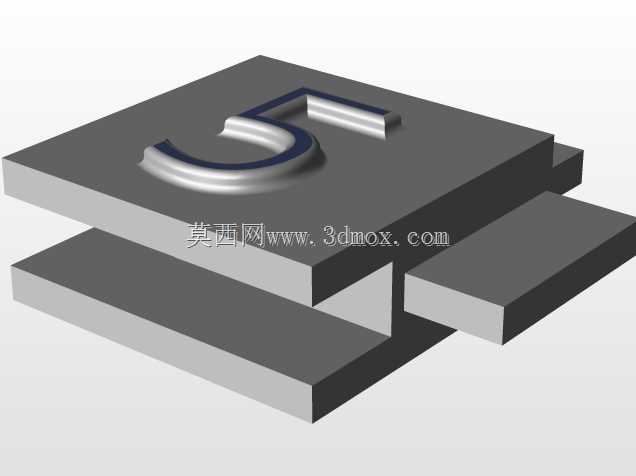

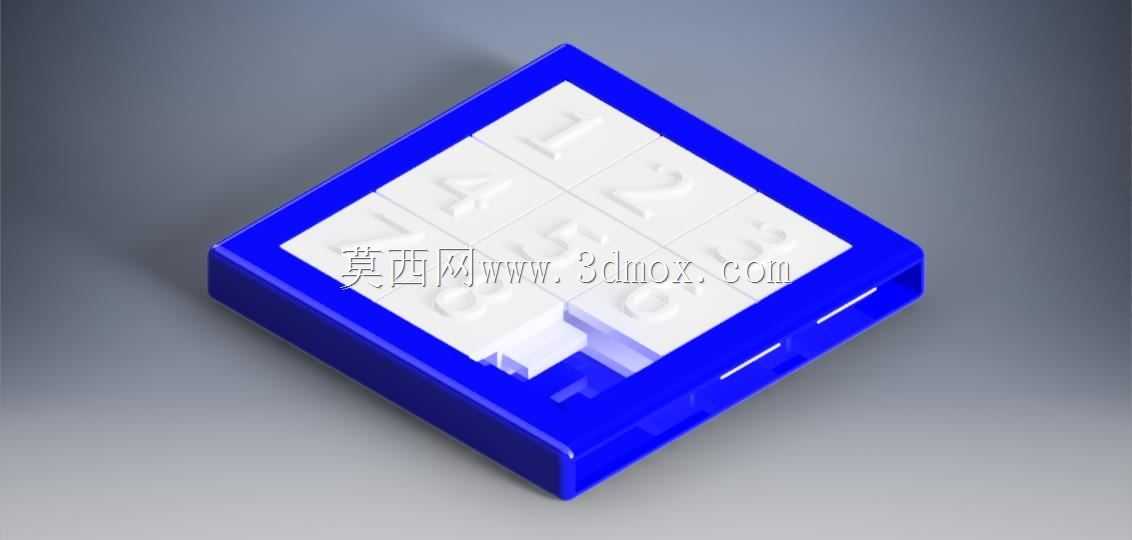

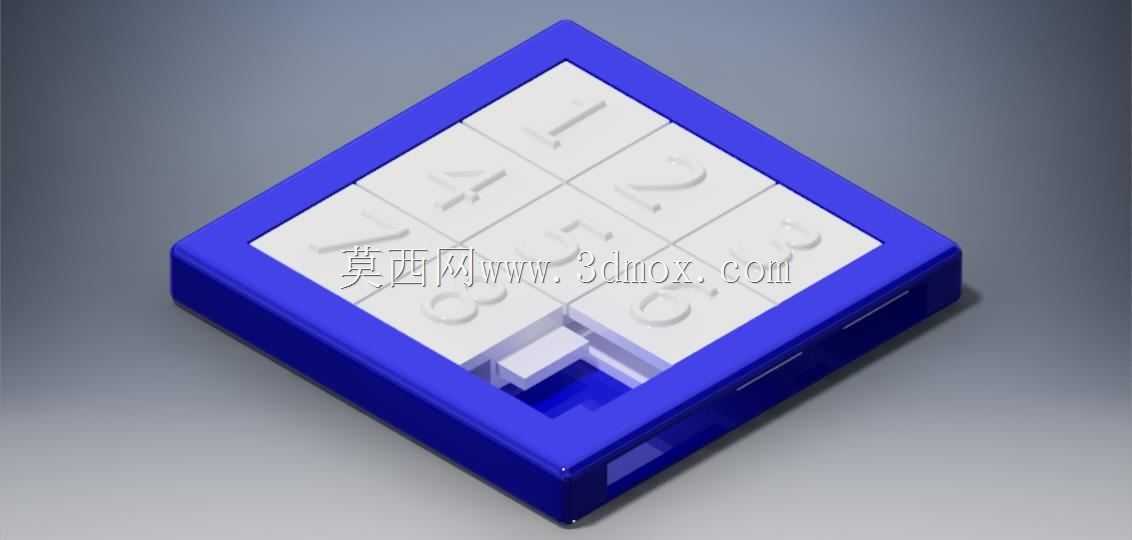

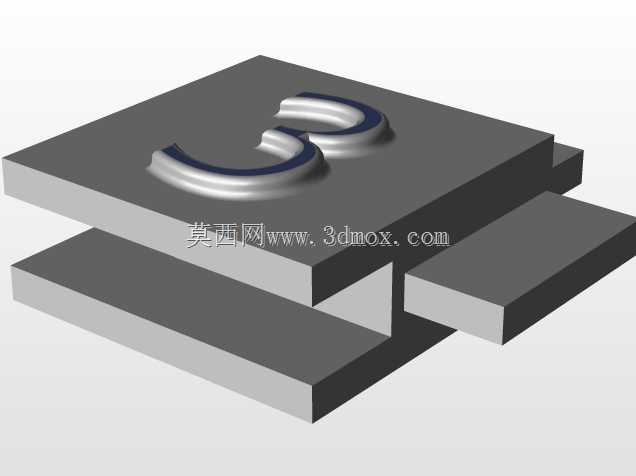

　　从实际使用场景来看，这类滑块拼图除了作为桌面益智休闲玩具使用外，还可作为3D打印入门教学的典型案例，用于演示间隙配合设计、无支撑打印结构的设计要点，也可作为青少年科创教育的实操教具，让学习者通过打印、组装、调试的完整流程，理解滑动配合的公差设计逻辑。拼图的滑块采用等尺寸正方形结构，单块滑块的边长统一为30mm，表面的数字采用下沉0.4mm的浮雕设计，打印时无需换色即可通过层纹形成清晰的数字标识，也可在打印完成后通过填色处理进一步提升数字辨识度，右下角预留的空位尺寸与单块滑块完全一致，是滑块滑动的换位空间，所有滑块的棱边均做了R0.5mm的圆角处理，既避免打印时出现锐边翘曲，也能提升滑动时的手感，避免划手。

　　设计过程中优先考虑了打印的容错性，所有配合面均做了0.15mm的拔模斜度，即使普通桌面级3D打印机存在0.1mm左右的打印精度误差，也能保证滑块顺利装入外框并顺畅滑动，外框的外壁厚度设置为2.5mm，兼顾结构强度与打印耗材用量，整板打印完成后的整体外轮廓尺寸为100mm×125mm×10mm，可轻松放置在桌面、书架等位置，也可加装挂孔作为墙面装饰挂件。滑块的滑动行程完全被限制在外框内部，相邻滑块之间的接触面做了微凸的筋条设计，将滑块之间的面接触改为线接触，大幅降低滑动时的摩擦阻力，长期使用也不会出现接触面磨损导致的松动问题，不需要额外添加润滑介质即可保持顺畅的滑动手感。

　　不同于传统注塑生产的滑块拼图，这款3D打印适配的结构不需要复杂的模具抽芯结构，所有特征均沿Z轴方向垂直拉伸成型，打印时每层的截面轮廓规整，不会出现悬空结构，即便是入门级用户使用0.3mm层厚、0.4mm喷嘴的普通3D打印机，也能一次打印成功，不需要后期大量打磨修整。数字的排布遵循经典8拼图的逻辑，打乱后可通过空位逐步移动滑块将数字按1-8的顺序复位，结构上没有易损的卡扣或薄壁结构，正常使用下不易出现断裂损坏，适合作为长期使用的休闲益智物件，也可根据使用需求缩放整体尺寸，等比例缩放时配合间隙会随缩放系数自动适配，不需要重新调整公差参数，即可获得适配不同使用场景的尺寸版本。
