实验室玻璃烧杯曲面建模设计作品

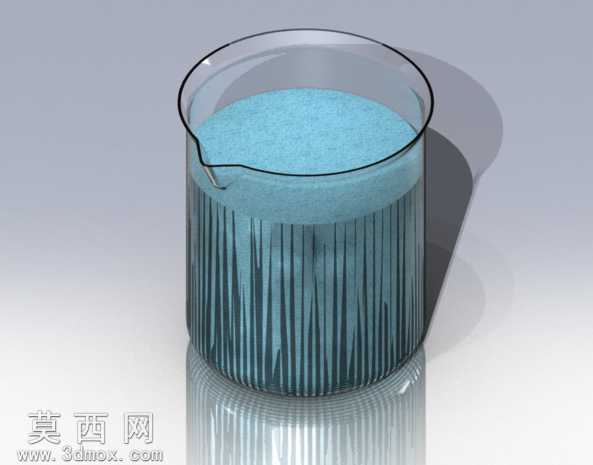

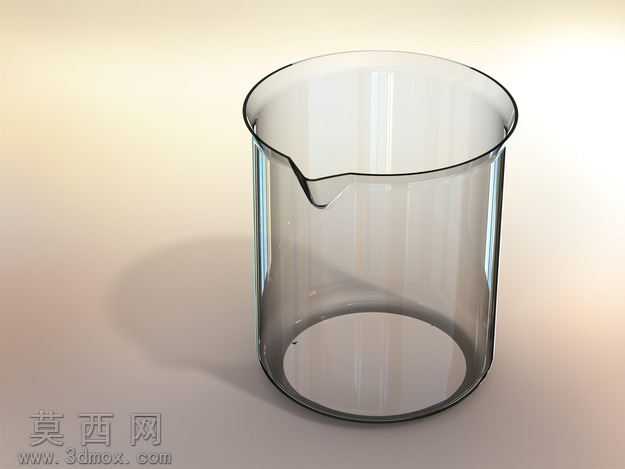

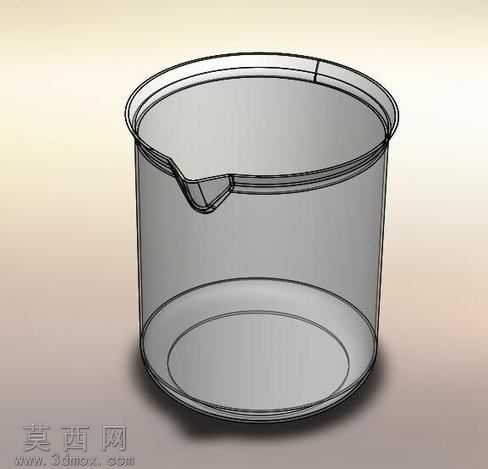

本作品为实验室常用玻璃烧杯的三维曲面建模成果，建模过程依托三维设计软件完成，全程围绕玻璃器皿的真实形态特征展开结构还原。建模初期先梳理烧杯的核心结构特征：直筒型杯身、卷边加固的杯口、单侧导流用的尖嘴流口、平整的圆形杯底，所有尺寸比例参考常规实验室烧杯的真实规格设定，保证模型比例协调符合实物认知。建模阶段采用曲面建模思路搭建整体轮廓，先绘制杯身的截面轮廓线，通过回转特征生成基础的直筒杯身主体，保证杯壁厚度均匀一致，还原真实烧杯薄玻璃的壁厚特征；针对杯口的卷边结构，通过曲面扫掠的方式完成加厚翻边处理，还原杯口圆润的加固结构，避免尖锐棱角不符合实物工艺特征。杯侧的导流尖嘴是建模的重点细节，通过对杯口局部曲面进行裁切、桥接、曲率调整，打造出向内凹陷、向下倾斜的流道结构，保证尖嘴处的曲面过渡顺滑无折痕，还原真实烧杯倾倒液体时不挂壁的结构特性。材质与渲染阶段，针对高硼硅玻璃的材质特性进行参数调试，调整材质的透明度、折射率、反射率参数，还原玻璃通透清亮的质感，同时添加轻微的环境反射与折射效果，让玻璃材质不会显得过于空洞；杯底部分添加轻微的厚度加深处理，还原真实烧杯底部稍厚的工艺特征，同时在模型底部添加柔和的阴影效果，搭配浅素色背景突出玻璃材质的通透感。整体模型结构完整，所有曲面经过曲率检查无破面、无扭曲，细节还原度高，既可以作为实验室场景搭建的素材使用，也可作为曲面建模入门练习的参考案例，帮助学习者掌握薄壁透明容器、局部异形曲面的建模技巧，理解工业玻璃制品的结构设计逻辑与材质表现方法。
