曲面结构牙刷外观结构三维建模

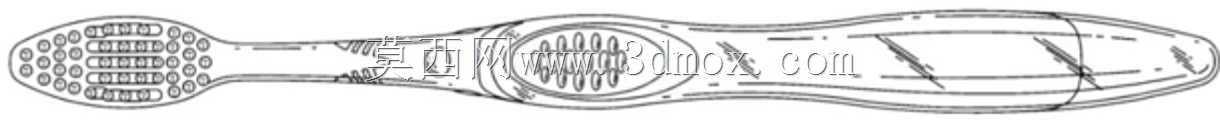

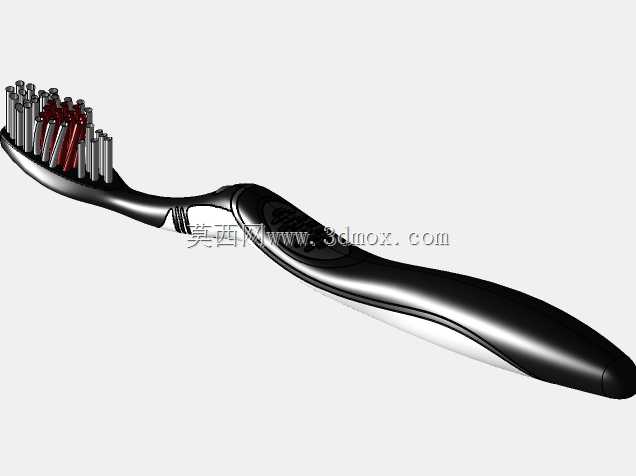

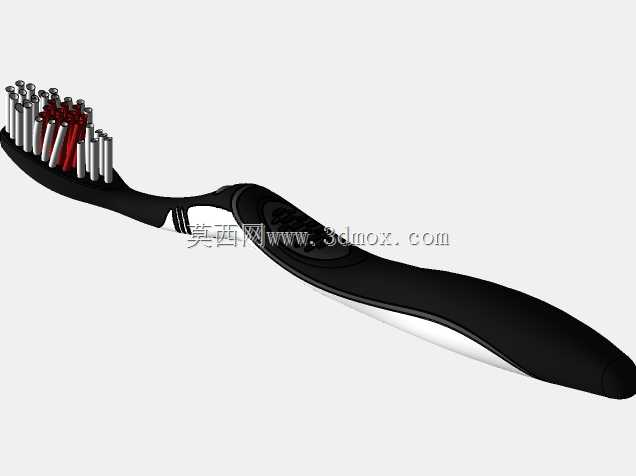

　　日常口腔清洁场景中，手动牙刷是普及率最高的个人护理用品，其结构设计直接影响握持手感、清洁效率与使用舒适度，本次建模围绕牙刷的曲面外观与功能结构展开，完整还原量产级牙刷的曲面过渡与功能分区特征。从实际使用场景出发，牙刷的握持区域需要适配不同手型的抓握姿态，刷柄整体采用符合人体工学的流线型曲面设计，整体长度控制在190mm左右，最大握持截面宽度控制在28mm，厚度控制在12mm，既保证成年用户握持时的贴合度，也避免过粗的柄身造成抓握发力疲劳。刷柄靠近刷头的位置做了收窄过渡，方便刷牙过程中调整刷头角度，适配口腔内不同区域的清洁操作，柄身表面设置的凹凸纹理区域，一方面增加握持时的摩擦力，避免沾水后打滑，

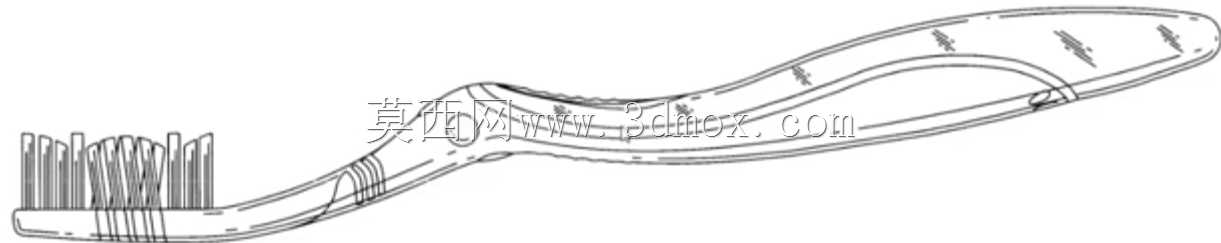

　　另一方面通过曲面凹凸的光影变化提升产品外观辨识度。刷头部分的整体尺寸控制在长32mm、宽12mm的范围内，植毛区域做了微弧曲面处理，贴合牙齿表面的弧形轮廓，每束刷毛的安装孔位按照交错阵列排布，边缘孔位做了向内收的角度调整，保证清洁时刷毛可以贴合牙缝与牙龈沟位置，避免直上直下的植毛角度造成牙龈划伤。建模过程中优先处理整体曲面的顺滑过渡，从刷柄尾部到刷头的主轮廓采用多段样条曲线搭建控制线，通过曲面放样生成基础曲面后，对柄身的握持凹陷区域、防滑纹理区域做曲面分割与偏移处理，所有曲面交接位置都做了不等半径圆角过渡，握持接触区域的圆角半径控制在3-5mm，边缘棱线位置的圆角半径控制在0.8-1.2mm，既避免尖锐棱边造成使用不适感，

　　也保证曲面分型线的流畅性，适配后续注塑模具的分模需求。刷柄尾部的挂孔结构做了一体化曲面处理，挂孔内径控制在6mm，孔位边缘做了全周圆角，方便日常悬挂沥干，避免孔位边缘积留水渍。建模过程中对曲面的连续性做了严格控制，主外观面全部达到G2连续标准，避免曲面出现褶皱、棱边突兀的问题，防滑纹理区域的凹凸结构深度控制在0.5mm，既保证触感辨识度，也不会因为凹陷过深造成注塑生产时的脱模困难，同时减少日常使用时的污渍残留。从结构装配角度来看，整个刷柄为一体化注塑结构，不需要额外的拼接零件，刷头与刷柄的过渡位置做了壁厚均匀化处理，整体壁厚控制在2.2mm，避免注塑过程中出现缩痕、翘曲等成型缺陷，植毛孔的深度控制在3mm，保证刷毛植入后的固定强度，

　　不会在长期使用后出现刷毛脱落的问题。整个模型的曲面构建逻辑完全贴合量产产品的开发流程，从轮廓控制线搭建到局部细节拆分，都兼顾了外观效果与生产可行性，既可以作为日用品曲面建模的练习案例，也可以为同类手持清洁产品的结构设计提供曲面参考，帮助建模人员理解人体工学曲面的搭建逻辑，掌握曲面放样、曲面填充、曲面编织、镜像、圆角分割等常用曲面建模操作在实际产品开发中的应用方式，理解从功能需求到曲面形态的转化逻辑，避免脱离实际使用需求的无效曲面造型。
