往复式发动机连杆组件结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:487508
  • 往复式发动机连杆组件结构设计
  • 往复式发动机连杆组件结构设计
  • 往复式发动机连杆组件结构设计
  • 往复式发动机连杆组件结构设计
  • 往复式发动机连杆组件结构设计

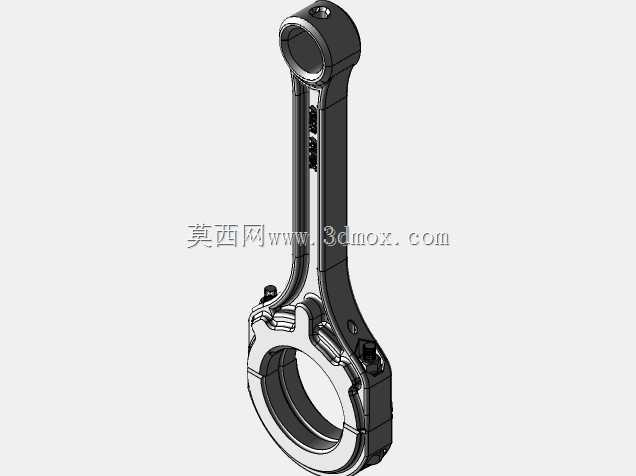

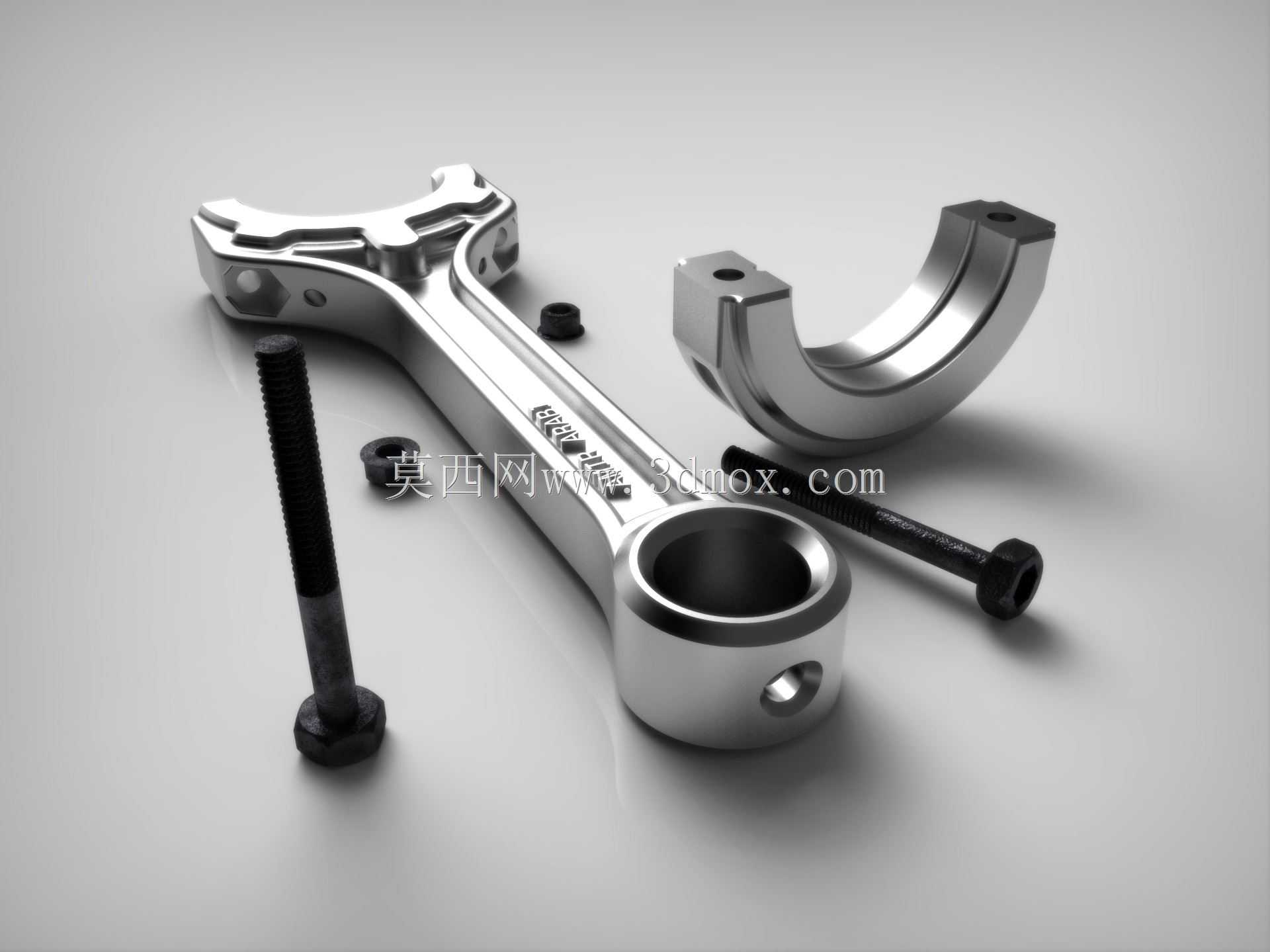

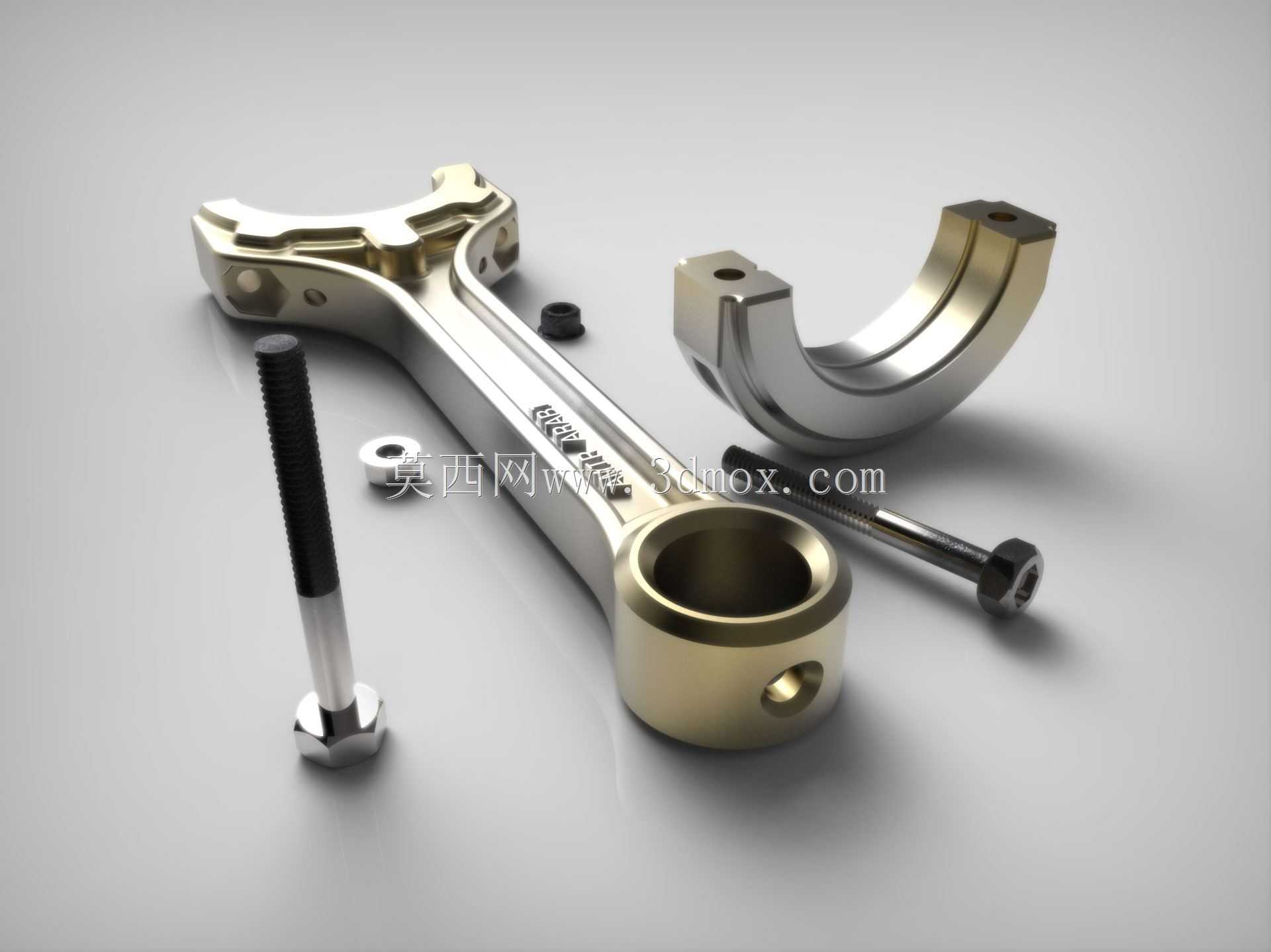

  这套连杆组件的建模完全围绕往复式活塞发动机的实际工况展开,在做结构设计之前,首先要明确它在整机里的安装边界:连杆大端需要包覆曲轴曲柄销,做成分体式的轴瓦盖结构,配套的两个半圆轴瓦直接压装在大端座与轴瓦盖的内圆弧面,通过两根高强度螺栓完成锁紧,锁紧后的大端内孔与曲柄销的配合间隙要控制在0.02-0.05mm区间,既要保证运转时的油膜形成空间,又要避免间隙过大产生的冲击载荷。小端则是整体式的光孔结构,内部压装铜质衬套,与活塞销实现间隙配合,衬套的油槽位置要对准连杆杆身的润滑油道入口,保证压力机油能顺利输送到活塞销的摩擦面。

  从实际应用场景来看,这类连杆主要适配小排量单缸或直列多缸四冲程发动机,覆盖通用汽油机、摩托车发动机、小型农用动力机组等多个使用场景,核心作用是承接活塞顶部燃气爆炸产生的直线推力,通过自身的摆动将往复直线运动转化为曲轴的旋转扭矩输出,整个传动过程中,连杆需要承受交变的拉压载荷、摆动时的惯性力以及高速运转下的振动冲击,所以结构设计时的强度冗余必须留足。

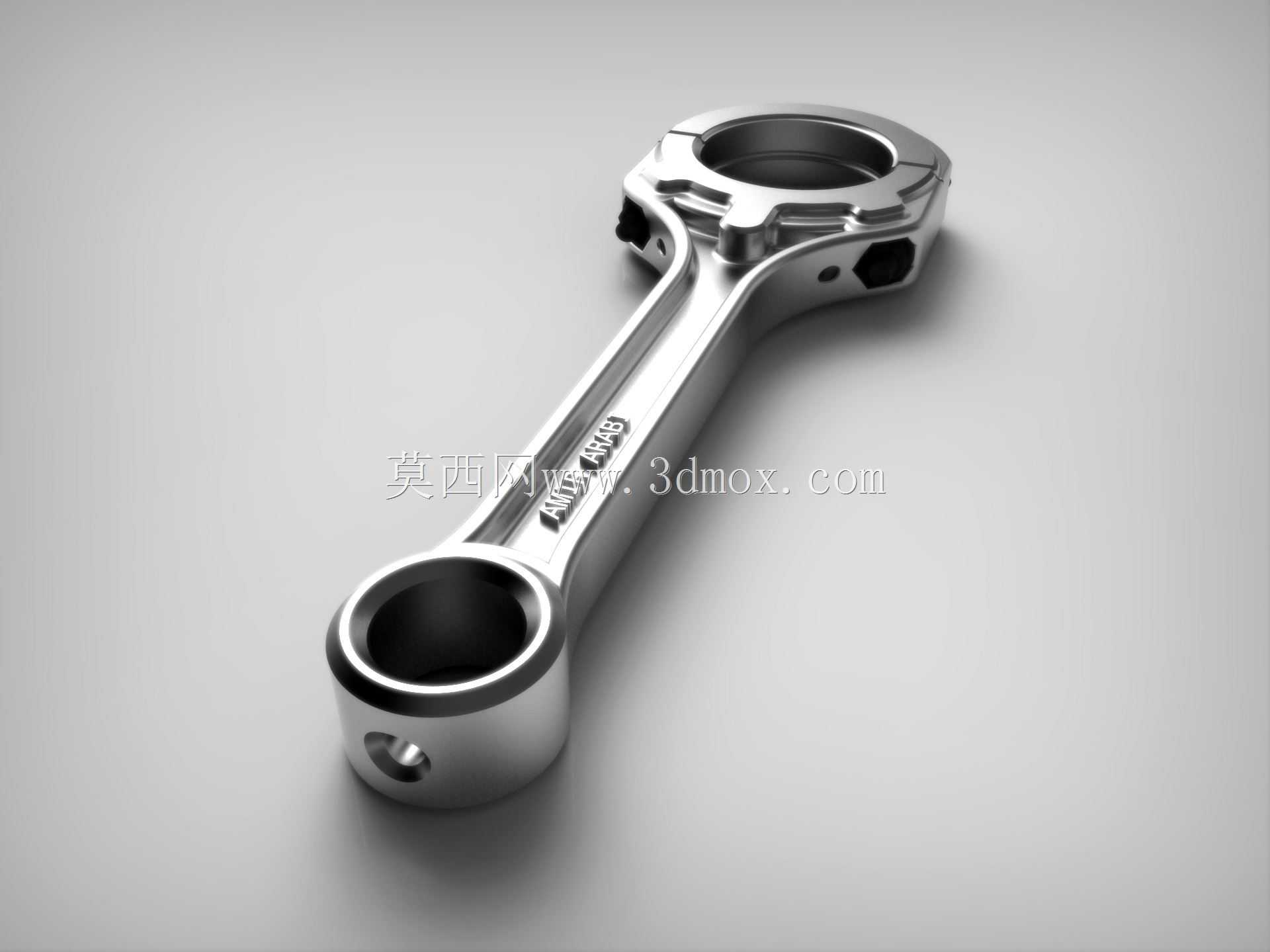

  设计思路上没有采用等截面的直杆结构,而是把杆身做成了工字形截面,这种截面形式在同等重量下的抗弯抗扭刚度远高于矩形或圆形截面,能有效降低连杆自身的往复运动质量,减少曲轴运转时的平衡配重负担。杆身与大、小端的过渡位置全部做了大圆弧过渡处理,避免应力集中导致的疲劳断裂,尤其是大端与轴瓦盖的结合面,采用了止口定位结构,保证装配时的同轴度,不会出现轴瓦错位的问题。配套的连杆螺栓采用了细牙螺纹设计,螺纹根部做了圆角强化处理,拧紧时需要按照对角分步的扭矩要求操作,避免大端孔出现失圆变形。

  外形尺寸方面,这套连杆的中心距(大端孔中心到小端孔中心的距离)是按照发动机的冲程参数匹配设计的,大端孔的内径适配标准直径的曲柄销,小端孔内径适配对应规格的活塞销,大端的最大外圆尺寸不能超出曲轴箱的连杆运动避让空间,避免运转时与曲轴箱内壁发生碰撞;小端的顶部厚度要匹配活塞销座的内侧间距,保证活塞销安装后卡环能正常嵌入槽位,不会出现轴向窜动。轴瓦盖的两个螺栓孔中心距经过反复校核,既保证螺栓的安装空间足够,又不会削弱大端的结构强度,螺栓头部的沉台深度刚好覆盖螺栓头的厚度,不会突出大端表面造成运动干涉。

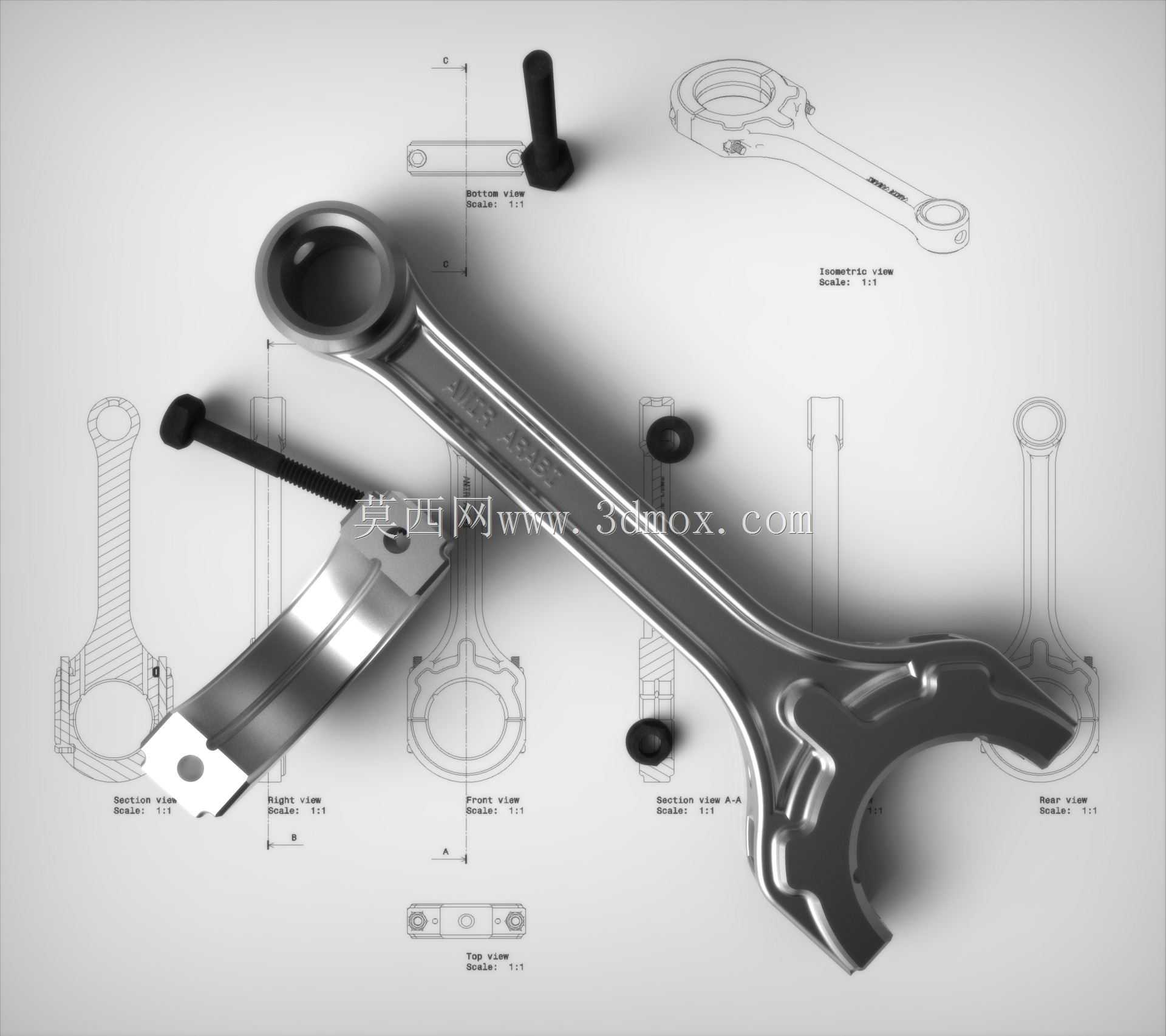

  建模过程中对所有配合面的尺寸公差、形位公差都做了对应标注,比如大端孔与小端孔的平行度要求控制在0.01mm/100mm以内,两孔的圆柱度公差不超过0.008mm,这些精度要求直接决定了发动机运转时的机械噪音、摩擦损耗以及整机使用寿命。另外连杆大端的轴瓦定位槽位置、小端衬套的油孔位置都和实际量产部件完全一致,能直接用于教学演示、结构校核或者改装方案的验证,不需要再做额外的结构调整。
