立式电液伺服材料力学性能试验机结构设计

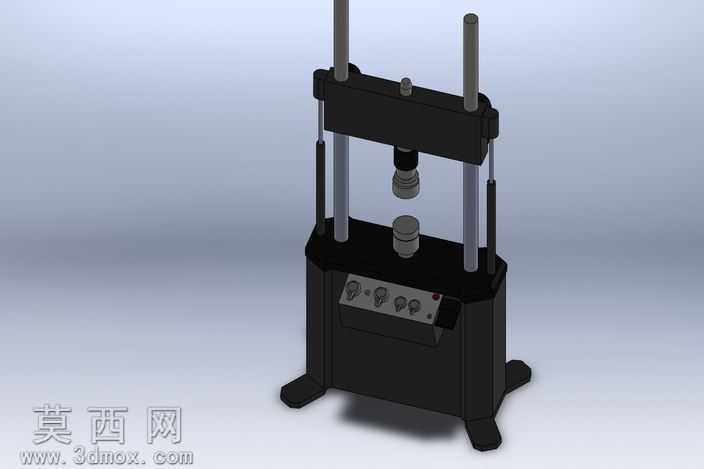

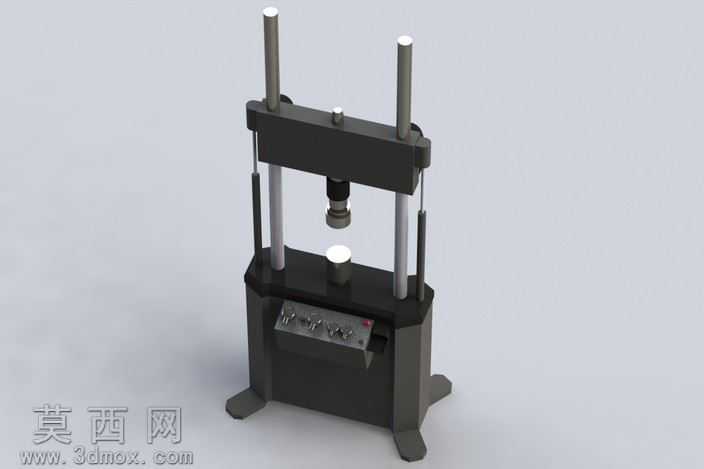

本模型为立式材料力学性能测试试验机，采用SolidWorks完成全参数化三维建模，整体采用立式双柱龙门式框架结构，建模过程中严格遵循力学试验设备的结构刚度设计准则，对各承载部件进行了合理的尺寸规划与结构优化。模型主体由底部主机基座、四根立式导向立柱、上横梁固定组件、中间作动加载机构、下夹具安装平台、前端操控面板六大模块组成，各零部件间的装配关系完全还原真实设备的连接逻辑，导向立柱与横梁、基座间的同轴度配合、加载轴与夹具的对中结构均做了精细化建模处理。材质渲染阶段，针对设备不同部件的真实材质属性做了区分设置：主机基座、横梁等承载结构件采用哑光磨砂黑色金属材质，模拟真实设备的铸铁喷塑外观，还原金属表面细微的颗粒质感与低反光特性；四根立式导向立柱采用抛光镀铬金属材质，添加了轻微的环境反射效果，体现光滑金属表面的高光泽质感；操控面板上的旋钮、按钮分别采用哑光塑料与亮面金属材质区分，按钮表面添加了细微的防滑纹理细节；上下试样夹具采用调质合金钢材质，表面做了发黑处理的质感表现，还原夹具耐磨、高硬度的材质特性。结构设计上，该试验机采用上置式伺服作动器布局，加载活塞杆沿导向立柱做垂直方向的直线运动，配合上下对中的夹具结构可完成金属、非金属材料的拉伸、压缩、弯曲、低周疲劳等多种力学性能测试，前端操控面板集成了电源开关、加载调节旋钮、急停按钮等操控元件，布局符合人机工程学设计要求，底部四个可调式支撑脚可实现设备的水平调平，保证试验过程中的设备稳定性。建模过程中对设备的运动逻辑做了合理的装配约束设置，可直观展示加载横梁的升降运动行程、夹具的装夹动作逻辑，整体模型无多余冗余特征，各零部件结构完整无缺失，可直接用于设备结构展示、教学演示以及后续的工程图导出、有限元分析前处理等工作。
