汽车液压冷冲压压力机结构设计图纸

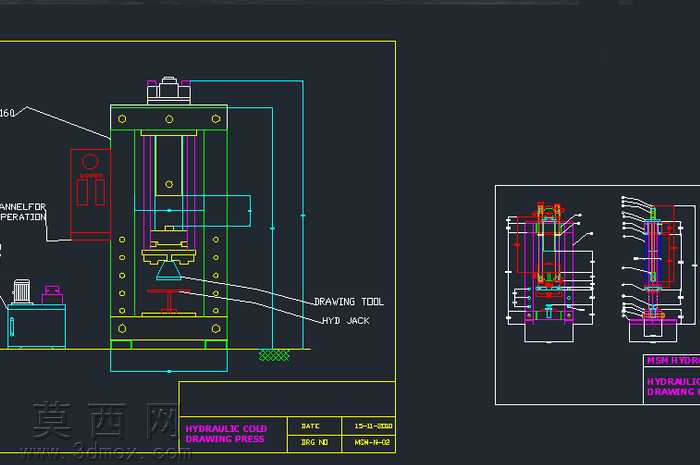

本套设计图纸围绕汽车零部件加工用液压冷冲压压力机展开，采用三维建模结合二维工程图的方式完成全结构表达，建模过程中严格遵循机械设计公差配合规范，对设备的各个组成模块进行了精细化的参数化搭建。从整体结构来看，设备采用立式框架式机身设计，建模时优先保证机身的刚性结构表达，对左右立柱、上下横梁的连接螺栓孔位、定位销位置都做了1:1的尺寸还原，清晰呈现了框架式机身的受力传导路径，确保后续结构力学分析时能够准确获取应力分布数据。设备核心的冲压执行模块，建模时拆分了上模安装座、冲压冲头、下模定位台、液压驱动顶出机构等独立部件，每个部件的装配关系都通过爆炸视图视角的工程图做了明确标注，其中液压千斤顶作为辅助顶出部件，其安装位置、行程范围、连接油路的走向都在图纸中做了清晰的线条表达，方便后续装配调试时快速定位部件位置。在图纸的视图表达上，采用了全剖视、局部剖视、侧视投影等多种工程图表达方法，不同功能的管路、线路采用不同颜色的线条做区分，液压油路、气动控制线路、电气走线分别用对应色彩绘制，避免读图时出现管线混淆的问题。设计思路上，这款压力机主要面向汽车钣金零部件的冷冲压加工工序，因此在结构设计时重点考虑了冲压行程的可调性、模具更换的便捷性，下模工作台预留了通用T型槽结构，能够适配不同规格的汽车冲压模具安装，设备侧边集成的操作面板、电控柜、液压站模块也在图纸中做了布局呈现，保证设备整体的人机操作合理性。建模过程中对所有标准件都采用了参数化调用的方式生成，螺栓、密封件、导向柱等通用部件都符合国标件尺寸规范，同时对设备的安全防护结构，比如侧边的防护栏、操作区的安全光栅安装位也做了预留设计，确保设备满足工业生产的安全规范要求。二维图纸中还标注了设备的核心外形尺寸、安装基础尺寸，能够直接用于设备的生产落地指导，从整体框架到微小的紧固件都做了完整的结构表达，不存在结构缺失或者装配矛盾的问题，能够为液压冷冲压压力机的生产制造、装配调试、后续维护提供完整的图纸参考。
