四十尺平行钢桁架结构三维设计作品

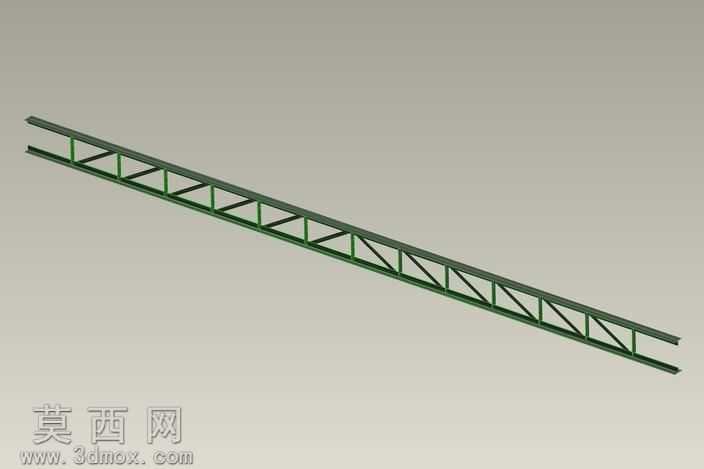

本作品为四十尺规格平行桁架的三维建模成果，建模阶段采用参数化设计思路，先确定桁架的整体跨度、上下弦杆的平行间距基准，再依次排布腹杆的三角支撑单元，确保每一组斜腹杆与竖腹杆的连接节点位置精准，符合平行桁架的受力传力逻辑。建模过程中对杆件的截面尺寸做了统一规范，上下弦杆采用等截面长型材建模，腹杆根据受力路径匹配对应截面规格，所有杆件的交接处做了贴合处理，避免出现模型缝隙、错位的问题，保证结构几何形态的完整性。材质设置上，主体钢结构部分赋予哑光深绿色金属漆材质，模拟工程中钢结构桁架常用的防锈涂装效果，材质参数调整了金属度与粗糙度数值，还原漆面覆盖下钢材的厚重质感，同时对杆件边缘做了细微的倒角处理，避免尖锐棱边带来的不真实渲染效果。渲染阶段采用均匀的漫反射光照环境，从斜上方打主光搭配弱补光，清晰呈现桁架的三角腹杆排布规律、上下弦的平行结构特征，能够直观展示桁架的整体形态与构造细节。设计过程中参考了常规平行桁架的构造要求，当前模型包含四分之一段的完整焊件构造，预留了其余分段的拓展接口，可根据实际使用需求补充剩余段的焊件结构，建模时也考虑了实际工程中桁架的材料适配性，对铁角等不适合鞍钢型材应用的构造做了标注说明，方便后续根据实际应用场景调整构件细节。整体模型结构逻辑清晰，杆件排布规整，既还原了平行桁架的典型构造特征，也兼顾了三维模型的可视化展示效果，可用于钢结构桁架的构造展示、方案沟通等场景。
