MS管接头胶管组件三维结构设计

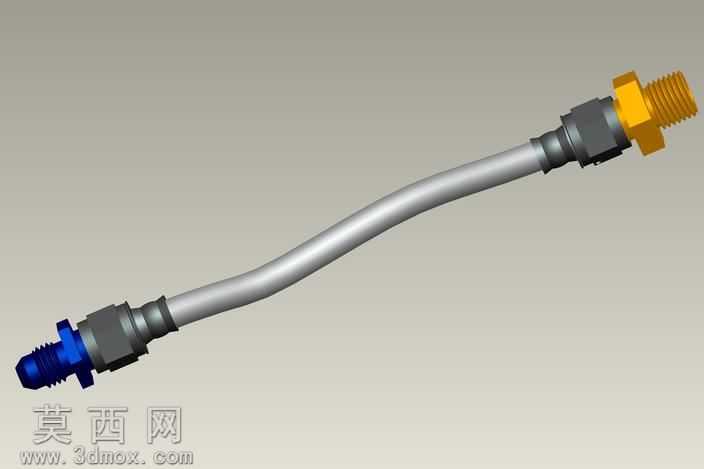

本模型为MS型管接头搭配胶管的组件三维设计成果，建模过程围绕管路连接件的实际装配形态展开，首先梳理两端接头与中间胶管的装配逻辑，区分两端不同规格的外螺纹接头结构：一端为蓝色阳极氧化质感的外螺纹接头，带有六角锁紧段与胶管压接扣合结构，另一端为黄色镀锌质感的外螺纹接头，同样设置了与胶管匹配的压接定位结构，中间胶管部分还原了实际使用中的弯曲形态，模拟管路在设备内部的布设走向。建模时重点还原接头与胶管连接位置的扣压结构，将金属接头插入胶管后的压合变形区域做了特征化处理，清晰展示金属接头与橡胶胶管的装配限位关系，两端接头的螺纹段做了简化示意处理，符合一般装配展示类模型的表达需求，未对螺纹牙型做精细建模，同时胶管部分的弯曲弧度参考实际设备管路的常见布设角度，避免生硬的直角弯折，还原柔性管路的自然弯曲状态。材质渲染阶段，针对不同部件做了区分设置：两端金属接头分别赋予不同的金属材质表现，蓝色接头模拟铝合金阳极氧化后的哑光金属质感，黄色接头模拟碳钢镀锌后的亮面金属质感，中间的压接套环赋予深灰色磷化处理的金属质感，胶管部分赋予橡胶材质的半哑光深灰质感，通过材质差异清晰区分组件的不同组成部分，让整体结构层次分明。设计思路上，本模型侧重展示MS管接头与胶管装配后的整体形态，用于管路布局方案的可视化参考，帮助设计人员快速确认接头规格、胶管走向与周边部件的干涉情况，虽然模型未做精准的螺纹牙型与胶管卷曲细节还原，但完整呈现了该类管路组件的核心装配结构、各部件的相对位置关系与整体外观形态，可用于液压气动系统的管路布局示意、装配教学演示以及方案汇报阶段的可视化展示，能够直观表达编织软管适配器与管接头搭配后的整体装配效果，清晰呈现组件各部分的连接逻辑与外形特征。
