千升立式常压储液罐体结构设计方案

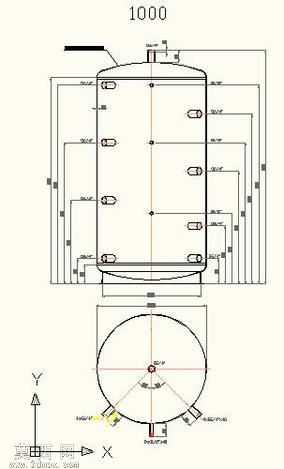

本作品为1000L规格立式储液罐体的三维结构设计，建模过程严格遵循常压容器设计规范，采用参数化建模方式完成整体结构搭建。建模阶段首先以二维工程视图为基准，在三维软件中绘制罐体中截面轮廓，通过旋转凸台命令生成圆柱形筒体主体，同步完成上下标准椭圆封头的结构建模，保证封头与筒体的对接公差符合行业装配要求。针对罐体侧壁的多组接口结构，建模时采用基准面定位方式，逐一确定各接管的轴向高度与周向角度，通过拉伸切除与凸台命令完成不同通径接管的生成，同时为每处接管配置对应的法兰连接结构，法兰的螺栓孔分布、密封面尺寸均参照对应压力等级的标准参数设定，确保接口具备通用互换性。罐体底部的支撑结构采用三支点支腿设计，建模时通过受力模拟确定支腿的分布角度与截面尺寸，在支腿与罐体下封头的连接位置添加加强垫板结构，避免局部应力集中造成的结构变形。材质设定方面，根据储液罐体的常规使用场景，为筒体、封头、接管、支腿主体赋予304不锈钢材质参数，调整材质的粗糙度、反射率参数模拟不锈钢板材的冷轧表面质感，为法兰密封面、螺栓紧固件赋予碳钢镀锌材质，通过材质区分清晰呈现不同部件的功能属性。渲染阶段采用正交视图与透视视图结合的方式，正交视图用于呈现罐体的整体尺寸比例与接口分布，透视视图搭配柔和的工业环境光，展现罐体的立体结构与装配关系。设计过程中充分考虑罐体的制造工艺性，所有焊接位置均预留合理的焊接收缩余量，筒体的壁厚参数根据1000L容积的常压使用要求设定，在保证结构强度的前提下优化材料用量，侧壁的多组接口分别对应进料、出料、液位检测、放空、清洗等不同功能，接口位置的排布兼顾管路连接的操作空间与罐体内部的介质流动特性，避免出现介质滞留死角。整体模型的结构层级清晰，各部件可单独导出用于工程出图、工艺拆解与装配模拟，能够为中小型储液设备的设计、制造与安装提供完整的三维参考依据。
