蓝宝石HD7770独立显卡三维建模作品

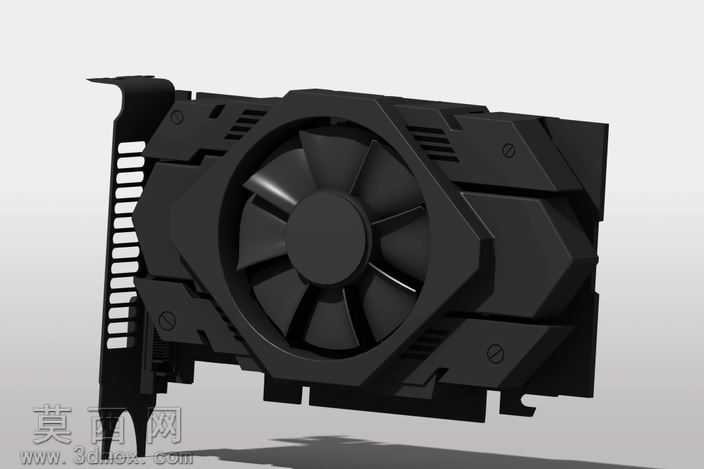

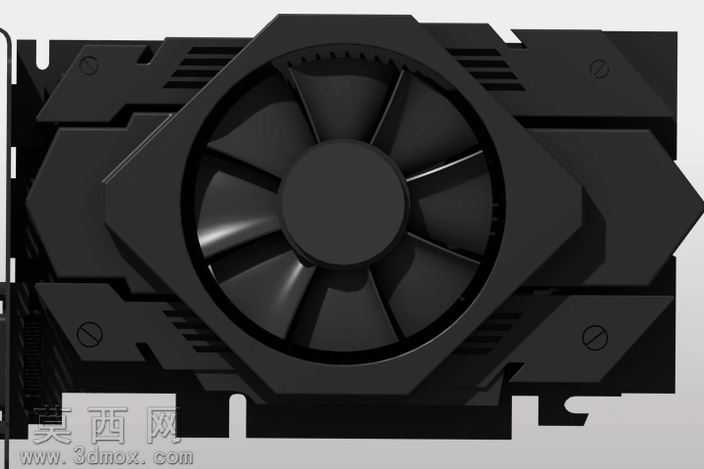

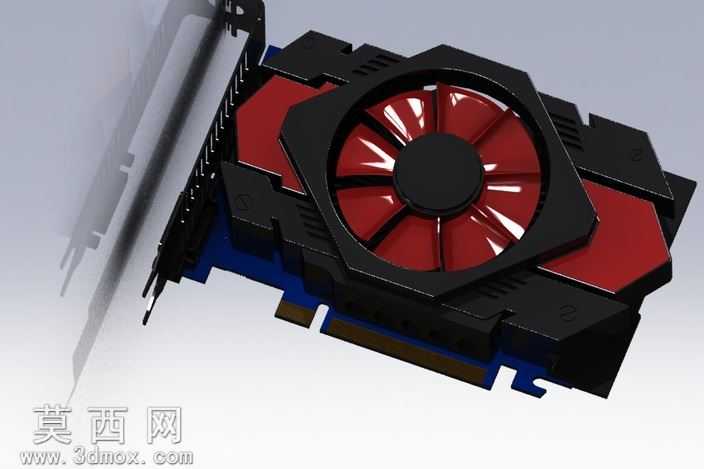

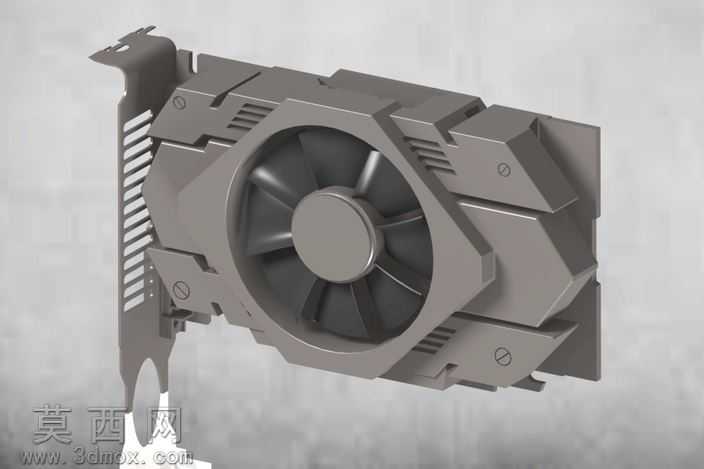

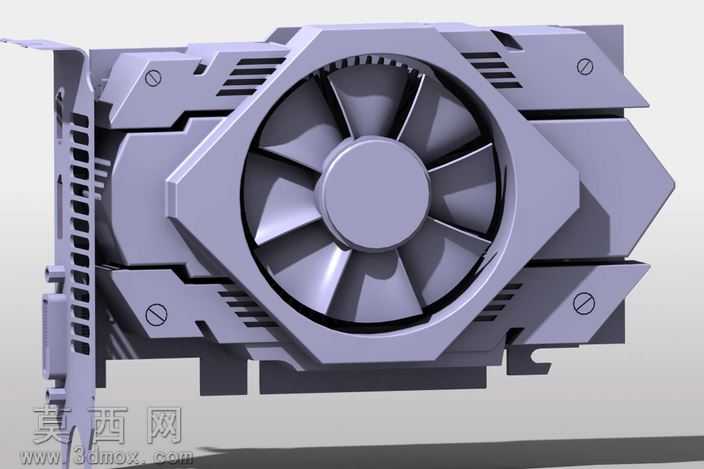

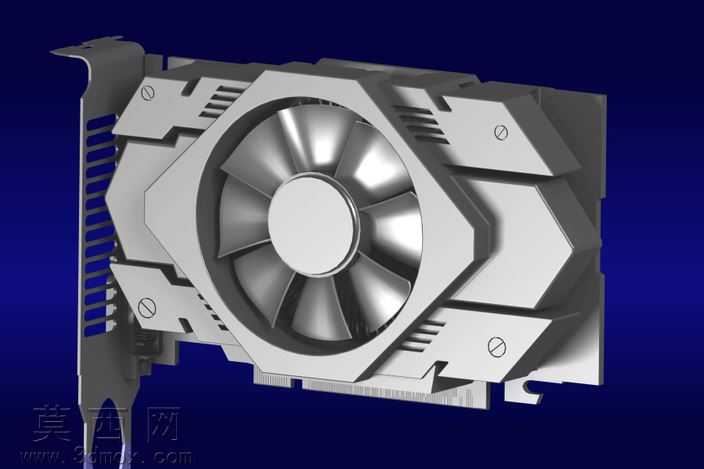

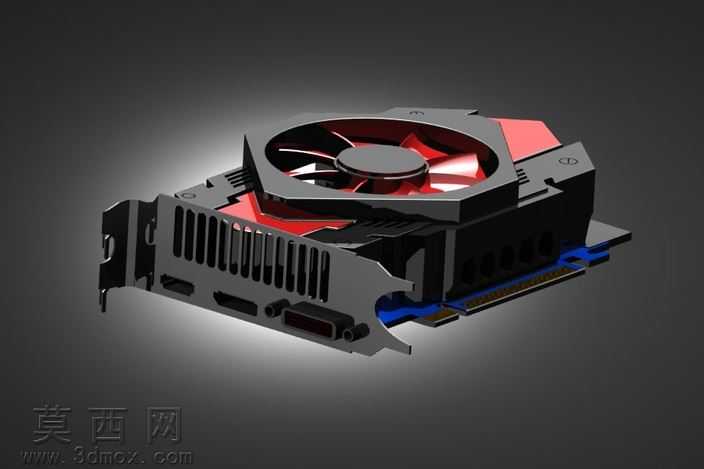

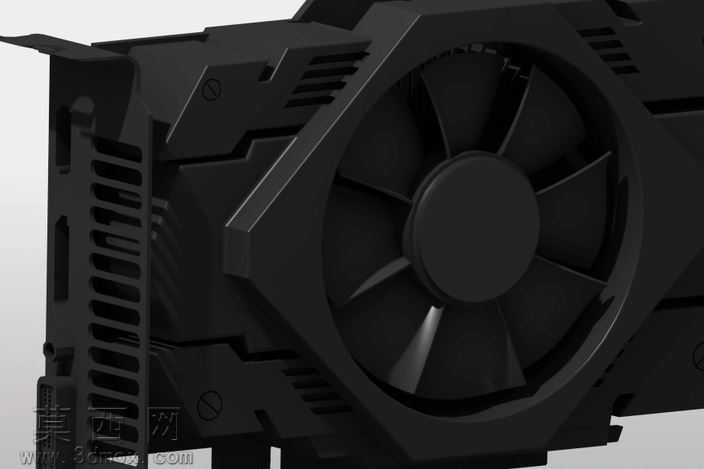

本作品为蓝宝石HD7770独立显卡的高精度三维建模成果，建模过程中严格参照实体显卡的真实尺寸比例进行1:1还原，首先通过对实体产品的外观测绘确定整体轮廓参数，以多段线勾勒出显卡PCB基板、金属挡板、散热外壳的基础轮廓线，通过拉伸、切除等基础建模命令搭建整体框架。散热模块部分是本次建模的重点，针对离心式散热风扇单独进行零件级建模，精准还原扇叶的弧度、倾斜角度以及轮毂的造型结构，扇叶部分采用曲面建模方式保证曲面顺滑无棱角，还原真实风扇的流体力学造型特征；风扇外围的散热外壳采用多边形棱角化设计，建模时通过多基准面绘制草图后进行放样、布尔运算，还原外壳上的散热格栅开槽、固定螺丝位的细节，每一处螺丝凹槽都做了沉头孔的细节处理，外壳表面的加强筋结构也按照实体产品的布局逐一还原，保证结构特征与实物一致。金属挡板部分还原了挡板上的VGA、DVI、HDMI、DisplayPort接口开孔造型，挡板的弯折弧度、固定卡扣的结构都做了精细化处理，还原真实显卡挡板的安装结构特征。PCB基板部分在建模时预留了核心芯片、显存颗粒、电容元件的安装位，对应位置的元件布局参照实物进行简化建模，既保证整体结构的完整性，又避免过多冗余细节影响模型整体的展示效果。材质渲染阶段，为散热外壳赋予哑光磨砂塑料材质，调整材质的粗糙度、反射参数还原塑料外壳的哑光质感；风扇扇叶采用半透明哑光塑料材质，轮毂部分使用深灰色磨砂材质区分；金属挡板赋予镀锌钢板材质，添加轻微的金属划痕纹理提升真实感；PCB板采用典型的绿色阻焊层材质，表面的元件分别赋予黑色塑料、金属引脚等对应材质。渲染时采用三点布光方式，主光源从斜上方打亮显卡主体，补光弱化阴影区域的死黑问题，轮廓光勾勒显卡的边缘轮廓，突出棱角化外壳的造型立体感，整体渲染效果还原了实体显卡的工业质感。建模过程中充分考虑了显卡各部件的装配关系，散热模块与PCB板的贴合位置、挡板与PCB板的固定位置都符合真实产品的装配逻辑，可用于电脑硬件结构展示、数码产品装配教学、产品外观设计参考等场景，模型结构规整，特征清晰，能够直观展现这款经典独立显卡的外观造型与结构布局。
