参数化工业钢制斜爬梯三维设计模型

本模型为参数化可调式工业钢制斜爬梯，建模阶段采用Autodesk Inventor2010版本完成全流程设计，以自顶向下的参数化建模逻辑搭建整体框架，首先建立全局参数控制表，将楼梯总高度、梯段长度、梯段宽度、踏步高度、扶手高度等核心尺寸设为可驱动变量，所有结构特征均与全局参数建立关联约束，修改任意参数时踏步排布、栏杆间距、支撑结构均可自动更新匹配，无需手动调整单个零件尺寸。建模过程中先绘制梯段主梁的草图轮廓，通过拉伸生成两侧钢制主梁，再根据踏步高度参数阵列生成防滑踏步板，每块踏步板与主梁添加焊接约束模拟实际焊接工艺；随后搭建双侧护栏结构，以扶手高度参数为基准绘制扶手路径，扫描生成圆管扶手，再按等距约束阵列竖向栏杆立柱，所有立柱与踏步、扶手均添加绑定约束，还原真实工业爬梯的连接逻辑，同时提供五种不同梯高的规格配置，覆盖从两步检修梯到长距离登高梯的使用场景。

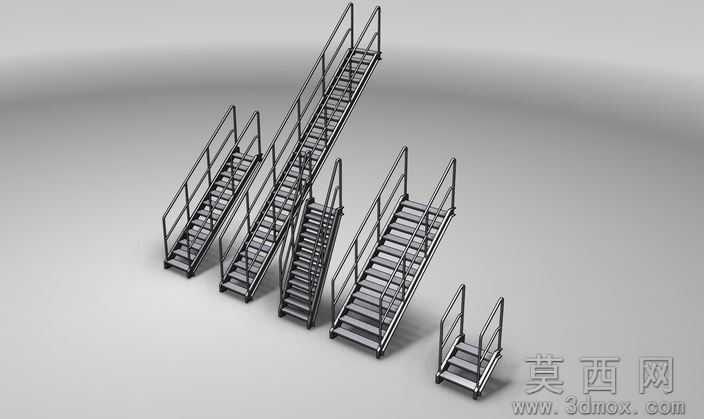

材质渲染阶段，整体模型赋予哑光碳钢材质，表面添加细微的磨砂纹理与金属反光效果，模拟工业钢制构件经喷塑处理后的真实质感，场景采用柔和的影棚布光，多角度展示不同规格爬梯的结构形态，渲染图清晰呈现踏步防滑纹路、栏杆连接节点、主梁折弯结构等细节，无过度夸张的特效处理，保证模型展示的真实性与参考价值。

结构原理上，该系列爬梯采用双侧槽钢主梁作为核心承重结构，踏步采用冲压防滑钢板与主梁满焊连接，双侧设置一体化圆管护栏，护栏高度符合工业登高作业安全规范，整体结构受力均匀，可满足工业场景中设备检修、平台登高的承重需求，参数化的设计逻辑可适配不同安装高度、不同安装空间的使用要求，无需重新建模即可快速生成对应规格的爬梯模型。

软件兼容方面，模型原生为Autodesk Inventor2010格式，同时导出通用STL格式文件，可兼容主流三维建模软件如SolidWorks、UG、Pro/E、CATIA等直接打开编辑，STL格式可直接导入切片软件用于3D打印验证，也可导入渲染软件做进一步的效果处理，不同格式文件均保留完整的装配结构与尺寸约束，无零件缺失、破面等问题。

研发教学应用层面，该模型可作为工业钢结构梯具设计的参考案例，帮助设计人员掌握参数化建模的核心逻辑，理解工业登高设施的安全设计规范，也可用于职业院校机械建模课程的参数化设计教学案例，同时可直接导出工程图用于实际生产加工，为工厂检修平台、仓储登高梯、设备配套爬梯的设计生产提供完整的三维模型参考，缩短产品研发周期，降低设计出错概率。
