7X7结构施工用钢丝绳三维数模

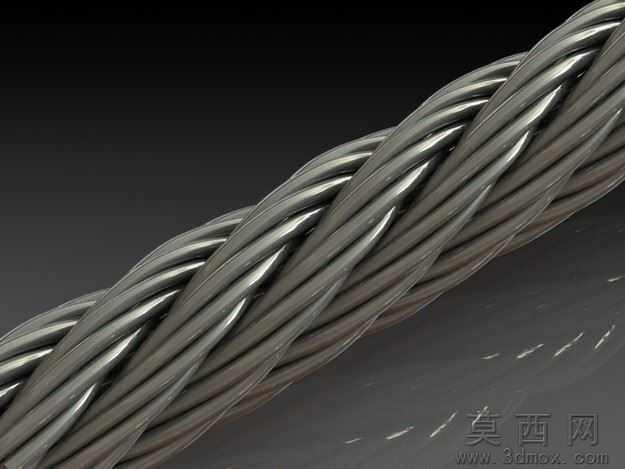

本模型为直径0.78的7×7结构施工用钢丝绳三维数模，建模阶段严格遵循钢丝绳实际捻制工艺逻辑开展设计：首先完成单根钢丝的截面轮廓绘制，通过螺旋线扫描生成单丝基础特征，再按照股绳的捻距、捻向参数，将多根钢丝围绕股芯螺旋阵列组合为单个股绳单元，最后将7个股绳按照绳芯的排布规则，以对应捻向螺旋缠绕组合为完整的钢丝绳主体，建模过程中精准还原了钢丝间的贴合间隙与捻制角度，完全匹配实际7×7钢丝绳的结构比例，避免了模型出现干涉失真的问题。参数设计层面，模型严格参照施工用钢丝绳的通用规范设定参数，明确标注公称直径为0.78，对应7×7结构的股数、单股钢丝数完全符合行业标准，捻距取值匹配起重施工场景的力学性能要求，所有特征参数均保留可编辑接口，使用者可根据实际需求调整钢丝直径、捻距、捻向等核心参数，快速生成不同规格的同结构钢丝绳模型。渲染材质方面，模型为钢丝部分赋予了高还原度的镀锌合金钢材质，调整了金属粗糙度、反射率参数，还原出钢制钢丝特有的冷冽金属光泽与表面细微拉丝质感，背景搭配深灰色渐变环境突出绳体的螺旋纹理结构，渲染效果清晰展现了钢丝绳多股缠绕的立体层次，可直接用于方案展示、产品宣传等可视化场景。结构原理上，模型精准复现了7×7钢丝绳的受力传递逻辑：中心股作为承载核心承担主要轴向拉力，外层6个股通过螺旋捻制的结构与中心股紧密贴合，在受拉时可将外力均匀分散到每一根钢丝上，同时螺旋结构赋予绳体良好的弯曲柔韧性，适配施工场景中滑轮导向、弯折牵引的使用需求，模型可直观展示钢丝、股绳、整绳的层级嵌套关系，清晰呈现钢丝绳“由丝成股、由股成绳”的结构特点。软件兼容层面，模型提供SolidWorks2010、SolidWorks2011两个版本的原生源文件，同时附带STEP、IGES通用中间格式文件，可兼容UG、Pro/E、CATIA等绝大多数主流三维CAD软件，无需额外修复即可直接开展装配、仿真、工程图导出等后续工作，降低了跨平台使用的适配成本。研发教学应用层面，该模型可作为五金索具研发阶段的基础参考模型，辅助设计人员开展钢丝绳受力仿真、配套绳具匹配设计等工作；也可作为机械制图、五金构件设计课程的教学案例，帮助学习者理解螺旋扫描类特征的建模方法、钢丝绳的捻制结构与受力原理，还可用于施工安全培训中，直观展示施工用钢丝绳的结构特点，辅助讲解钢丝绳选型、报废判定等实用知识。
