仿生多足行走运载装置三维结构设计

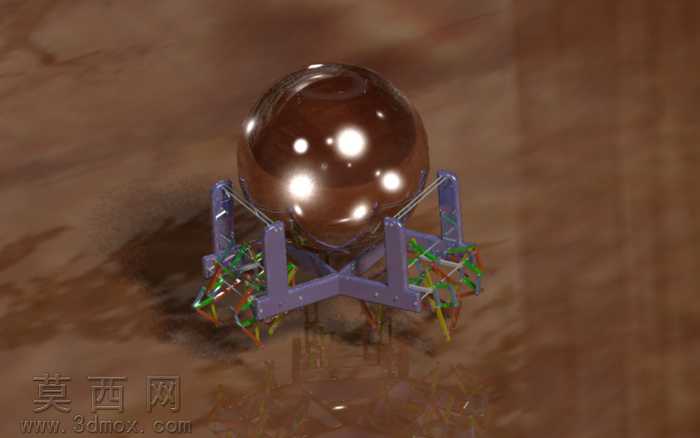

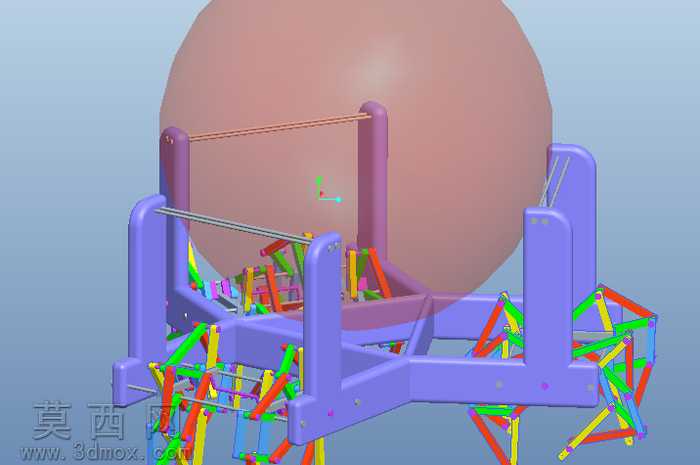

本作品为基于仿生行走原理设计的多足运载装置三维模型，采用Pro/Engineer Wildfire平台完成全参数化建模，整体结构包含承载支架、多组连杆行走腿组、上部载物固定架三大核心模块。建模过程中首先完成主体承载支架的实体构建，采用紫色哑光硬质工程塑料材质设定，支架通过多组横向、纵向加强筋提升结构刚性，预留的轴孔位置严格匹配传动杆的装配公差，保证后续运动仿真过程中无干涉问题。上部载物区域设计为弧形环抱式固定结构，可适配球形载物单元的放置需求，固定架两侧设置张紧调节结构，可根据载物尺寸调整夹持范围，适配不同规格的承载对象。核心的多足行走腿组采用彩色分色建模方式区分不同功能的连杆构件，红、绿、黄、蓝等不同配色分别对应主动传动杆、从动支撑腿、铰接销轴、联动摆杆等部件，清晰展现多连杆联动的传动逻辑，每一组行走腿都通过多组铰接点形成可控的运动轨迹，模拟生物行走时的抬腿、前移、落地支撑动作，多组腿组对称分布在支架两侧，通过横向传动轴实现同步联动，保证行走过程中的整体稳定性。设计过程中针对燃料棒孔径变化带来的参数变动问题，对所有关联传动尺寸做了参数化关联设置，当核心尺寸调整时，所有连杆长度、铰接点位置、支架安装位都会自动匹配更新，无需逐一修改特征，大幅提升模型的可调整性。模型同时整合了经典仿生行走机构的成熟结构逻辑，参考了 strandbeest 仿生行走机构的连杆比例，结合载物需求对支撑腿的受力角度做了优化，保证承载状态下行走机构的受力均匀，避免局部应力集中。材质渲染阶段对不同构件做了区分设置，金属传动杆采用金属拉丝质感，塑料构件采用对应配色的哑光塑料质感，载物球体采用半透明磨砂质感，整体渲染效果清晰区分各部件功能，直观展现机构的装配关系与运动逻辑。模型内部保留了所有构件的装配约束与运动副设置，可直接导入运动仿真模块模拟行走过程，验证不同参数下的行走轨迹与承载性能，后续可通过参数调整进一步优化行走步幅、抬腿高度等核心性能参数，适配不同的应用场景需求。
