医疗设备用标准鲁尔公连接器结构设计

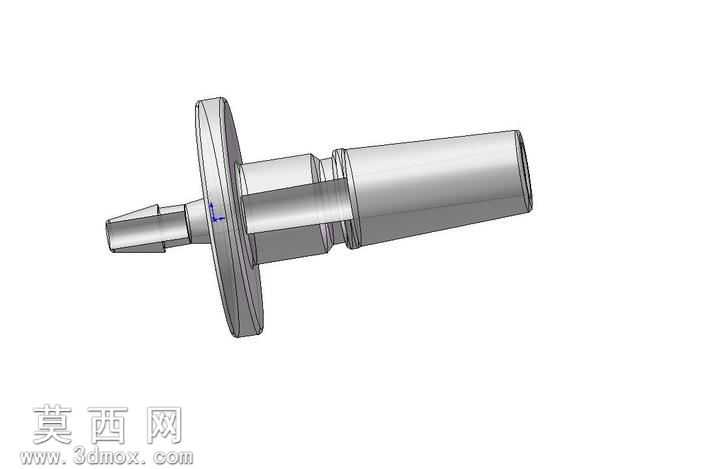

本模型为医疗流体管路配套的标准6%锥度男性鲁尔连接器，建模阶段严格遵循医疗行业鲁尔接头的通用尺寸规范，首先以中心轴线为基准搭建骨架草图，依次绘制接头各段的回转轮廓：最左端为1/16英寸规格的倒钩式宝塔接口，轮廓上设计多道环形凸起倒刺结构，用于卡紧外接柔性管路，避免流体输送过程中管路滑脱漏液；中段设置圆形限位法兰盘，法兰盘面做了微小的倒角过渡处理，既可以作为装配时的轴向定位基准，也能消除锐边避免划伤操作人员或配套管路；向右延伸的主体段为标准6%锥度的鲁尔配合面，锥面的尺寸公差严格匹配通用鲁尔接头的配合要求，保证与对应女性鲁尔接头对接时可以实现可靠的密封卡合，最右端的圆柱段做了壁厚均匀的空心管路设计，内部流道全程做顺滑过渡处理，没有突兀的转角或台阶，避免流体输送时出现湍流、残留的问题，适配医疗场景下药液、冲洗液等介质的输送需求。材质设定为医疗级聚碳酸酯，渲染阶段还原了聚碳酸酯材料半透明带轻微哑光的质感，表面设置细微的磨砂纹理，还原医用塑料配件的真实外观，同时对金属装配定位标识做了高亮金属质感处理，清晰展示装配对位的参考位置。结构设计上充分考虑了注塑加工的工艺可行性，所有转角位置都设置了符合注塑要求的圆角过渡，避免应力集中导致的部件开裂，各段壁厚保持均匀一致，避免注塑成型时出现缩痕、缺料等缺陷，倒钩结构的拔模角度经过合理设置，既保证倒钩的卡紧力足够，也能满足注塑脱模的生产要求。设计过程中优先保证接头的密封可靠性与装配便利性，法兰盘的厚度经过优化，既具备足够的结构强度，在装配受力时不会发生形变，也不会过度增加材料用量，整体结构紧凑小巧，适配医疗设备狭小空间内的管路布局需求，内部流道的直径经过匹配计算，保证流体输送时的流量满足常规医疗管路的使用要求，锥面配合段的长度严格遵循标准规范，保证对接后不会出现松脱、漏液的问题，可直接用于医疗设备管路系统的方案验证、装配模拟以及相关配件的开发参考。
