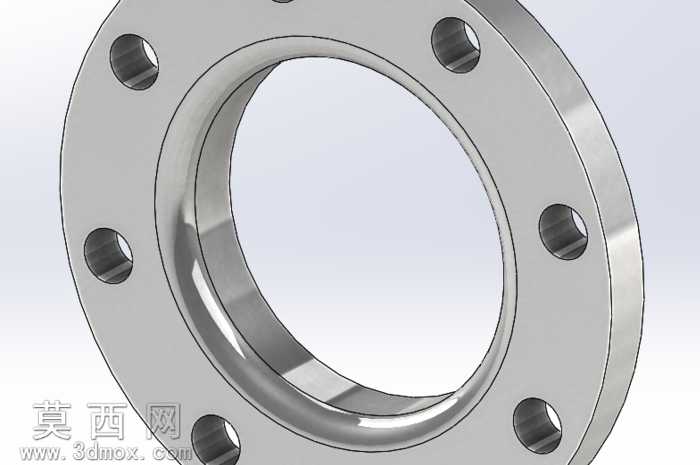

150磅级活套搭接法兰三维设计作品

本作品为150磅级活套搭接法兰的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用全参数化草图驱动的建模逻辑，首先以法兰公称通径、螺栓孔分布圆直径、法兰外径、法兰厚度等核心尺寸为基础参数绘制中心对称的基准草图，通过旋转凸台命令生成法兰的基体环形结构，保证法兰内孔与外圆的同轴度公差符合管路连接件的设计要求。建模过程中对法兰密封面做了精细化处理，针对搭接法兰的密封面结构特征，做了适配活套配合的凸缘结构设计，保证与配套翻边管段搭接时的贴合精度，避免管路输送介质时出现渗漏问题。螺栓孔的创建采用圆周阵列命令完成，以法兰中心轴线为阵列基准，按照150磅级法兰的标准孔位数量均匀分布，每个螺栓孔都做了孔口倒角处理，既去除了机加工后的锐边毛刺，也能在螺栓穿装时起到导向作用，降低现场安装的对位难度。材质渲染阶段选用工业常用的奥氏体不锈钢材质，通过调整材质球的金属度、粗糙度与环境反射参数，还原不锈钢法兰经过机加工后的金属质感，密封面区域适当降低粗糙度数值，模拟精车加工后的光滑表面效果，非加工面则保留适度的粗糙质感，还原真实工业零件的表面状态。结构设计上充分考虑活套法兰的使用特性，法兰内孔直径略大于配套管道外径，使得法兰本体可以在管段上灵活转动，安装时无需转动管段即可快速对齐螺栓孔，大幅降低管路系统尤其是大管径管路、防腐衬里管路的安装难度，同时搭接结构无需将法兰与管道焊接固定，可适配多种不同材质的管道连接场景，在化工管路、给排水管路、低压流体输送系统中都有广泛应用。建模过程中对所有锐边都做了符合机械设计规范的圆角或倒角处理，避免应力集中问题，提升零件的结构强度与使用寿命，整体模型尺寸严格遵循150磅级法兰的行业标准，可直接用于虚拟装配验证、管路系统干涉检查、工程图导出以及3D打印样件验证等场景。
