SOLTO搭接法兰盘精密结构设计

　　这款搭接法兰的结构设计，核心围绕低压流体管路的快速对接场景展开，常见于食品输送管线、普通给排水系统、低压通风管路以及通讯配套的穿线管路转接工位，区别于高压对焊法兰的厚重结构，搭接形式的法兰不需要和管道直接焊接固定，可先将法兰盘松套在管道端部的翻边接头上，对位锁紧时不会带动管道同步扭转，现场安装时哪怕管道预制存在小幅角度偏差，也能通过转动法兰盘对齐螺栓孔，大幅降低现场配装的对位难度。

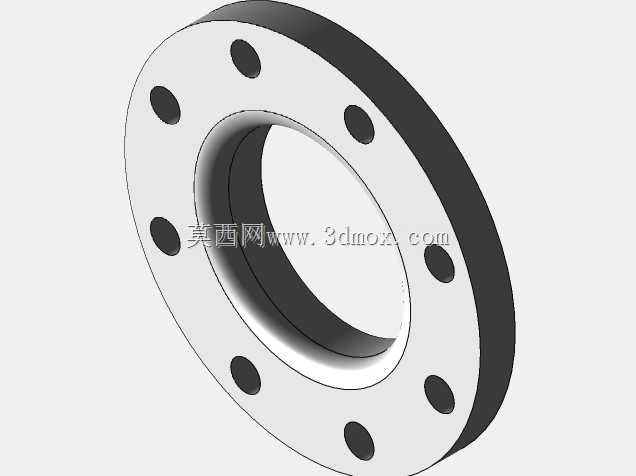

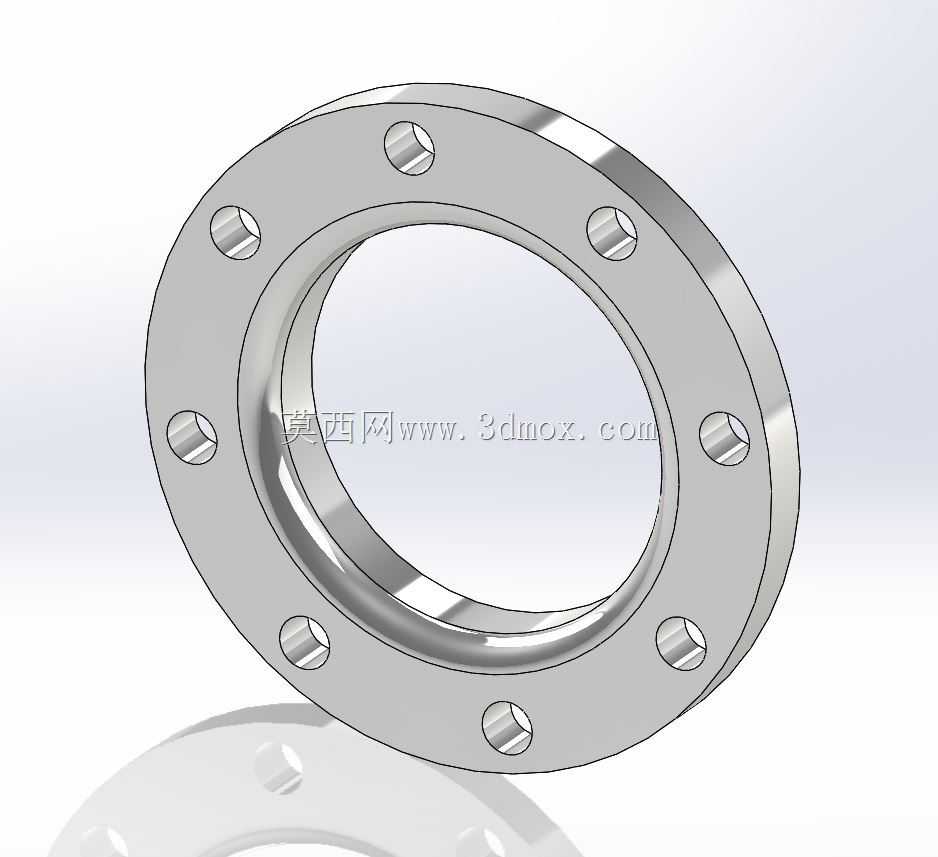

　　从结构细节来看，法兰盘整体为环形回转体，盘体沿圆周均匀布设十个贯通螺栓孔，孔位做了沉孔倒角处理，内六角螺栓锁紧后端头可完全沉入沉孔内，不会突出法兰端面，既避免外接部件剐蹭螺栓端头，也能保证法兰对接面完全贴合密封。法兰中心的大直径通孔适配对应通径的管道，内侧搭接位预留了和翻边接头匹配的限位台阶，松套状态下法兰盘可沿管道轴向小范围滑动，对接时两个法兰盘夹紧中间的密封垫片与两侧管道翻边，依靠螺栓预紧力压实密封面，实现管路的密封连通。

　　设计阶段首先要锁定安装边界：法兰的外圆直径决定了管路排布时所需的径向操作空间，螺栓孔的中心圆直径、孔位数量、单孔孔径都要和配套的螺栓规格、配对法兰参数完全匹配，法兰盘的整体厚度需要匹配对应压力等级的预紧力要求，既不能过薄导致锁紧时盘体翘曲变形、密封面压合不均出现渗漏，也不必过度加厚造成材料浪费、整体重量冗余。搭接位的内径公差需要严格控制，间隙过大会导致法兰盘晃动量超标，对接时同轴度偏差过大；间隙过小则会出现法兰盘卡滞，无法灵活转动调整孔位。

　　实际选型应用中，这类搭接法兰尤其适合需要频繁拆解维护的管路段，因为法兰本身不与管道焊合，管道出现腐蚀损坏时可单独更换管段，法兰盘能够重复复用；在有防腐需求的工况下，还可以给管道做衬塑、喷涂防腐层，法兰盘单独做普通防锈处理即可，兼顾防腐性能与制造成本。建模过程中回转主体通过旋转特征生成，圆周螺栓孔采用环形阵列完成，沉孔、端面倒角、内侧过渡圆角逐一细化，过渡圆角位置可避免应力集中，长期受管路振动、螺栓预紧力作用时不会出现根部开裂问题，端面的密封接触面预留足够的平面度加工余量，保障后期机加工后密封面的贴合效果。
