电厂蒸汽喷射疏散系统装置

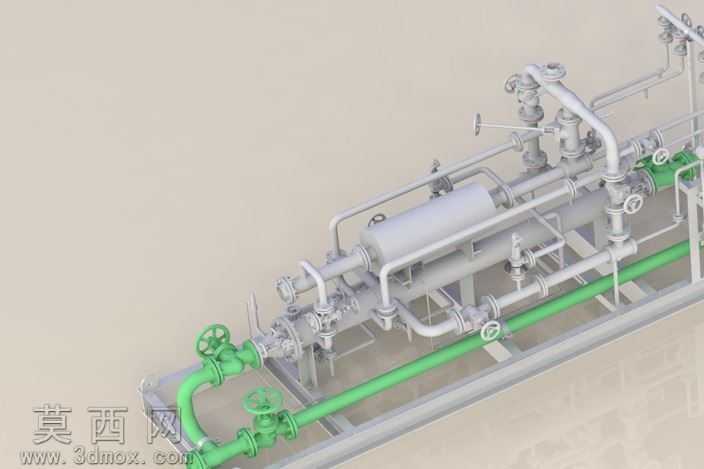

本套蒸汽喷射疏散装置三维模型，针对电厂凝汽器、消声冷却器的配套作业需求设计，完整还原了工业现场蒸汽疏排、喷射引流的整套管路与阀组结构。建模阶段严格遵循工业管路设计规范，对整套装置的撬装底座、主工艺管道、分支管路、手动截止阀、止回阀、压力表接口、卧式罐体等核心部件进行了1:1比例的参数化建模，所有法兰连接位、阀门手轮操作空间、管道弯折弧度都贴合实际工程安装要求，可直接用于方案展示、管路布局校核与教学演示。模型在材质与渲染表现上做了区分处理，主工艺介质管道采用醒目的绿色涂装还原工业现场的色标规范，承压罐体、银灰色工艺管道采用金属哑光材质模拟碳钢镀锌的真实质感，阀门手轮、操作件做了深绿色漆面质感处理，底座框架采用浅灰色工业防锈漆质感，整体渲染效果清晰区分不同功能部件，管路走向、部件连接关系一目了然。结构设计上，整套装置采用集成撬装式布局，将蒸汽喷射泵、两级冷凝管路、疏水阀组、控制阀组、检测仪表接口全部集成在统一的焊接底座上，既保证了现场安装的便捷性，也预留了充足的操作与检修空间；管道排布采用分层布局，上层布置高压蒸汽主管道与控制阀组，中层布置喷射混合罐体与冷凝管路，下层布置疏水输出管路与排污接口，各支路通过弯头、三通、法兰实现可靠连接，关键操作阀门全部布置在人员易触及的外侧位置，符合工业设备的人机工程设计要求。设计过程中充分考虑了蒸汽疏散作业的工况需求，配套设置了双路冗余的冷凝管路结构，可实现100%双层次冷凝与200%表面冷凝管的换热需求，能够适配电厂启停阶段、变负荷运行阶段的蒸汽疏水、排气降噪需求，有效避免蒸汽带水、管道水击、排汽噪声超标等常见问题，模型完整呈现了整套系统的工作流路径，从蒸汽接入、喷射增压、混合冷凝到疏水排出的全流程部件无遗漏，可帮助设计人员快速理解蒸汽喷射疏散系统的工作原理，也可作为同类热力系统设计的参考模板，用于方案汇报、施工交底、职业院校热力设备相关课程的教学演示素材。
