高压离心鼓风机三维结构设计模型

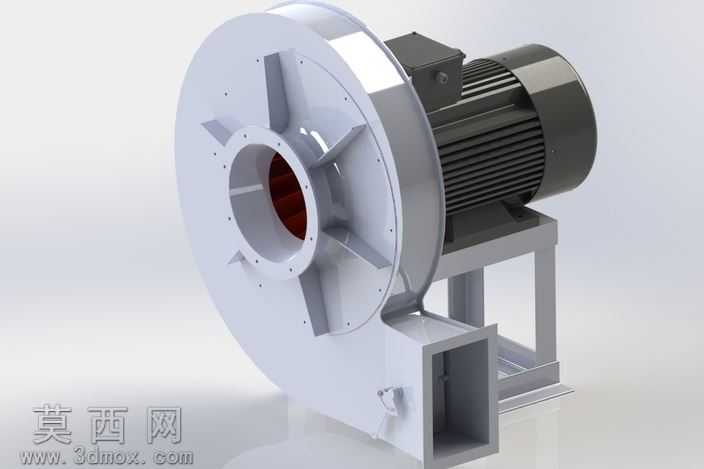

本模型为高压离心式鼓风机的完整三维设计成果，建模过程严格遵循离心风机的气动设计规范与机械装配逻辑，完整还原了设备的全部核心结构。建模阶段首先依据高压风机的风压参数要求，确定叶轮的直径、叶片数量与蜗壳的型线参数，叶轮部分采用后向式叶片设计，建模时精准绘制叶片的曲面弧度，保证叶片与轮盘、轮盖的装配贴合度，避免出现结构干涉；蜗壳部分采用螺旋线型放样建模，精准匹配叶轮出口的气流流向，同时预留出方形出风口的法兰连接结构，保证后续管路对接的安装精度。驱动端采用标准工业异步电机结构，建模时还原了电机的散热筋、接线盒、端盖等细节结构，电机与风机蜗壳之间采用直联传动结构，省去皮带传动的冗余部件，提升整体结构的紧凑性，底部设计一体式焊接支架，支架的支撑腿采用方管结构建模，预留电机与蜗壳的安装定位孔，保证设备运行时的结构稳定性。材质渲染阶段，风机蜗壳与叶轮采用金属银灰色漆面材质，模拟工业铸铝或钢板喷涂的表面质感，电机部分采用黑色哑光散热漆材质，支架采用深灰色金属喷漆材质，出风口法兰处做金属切削面的高亮质感处理，整体渲染效果贴近真实工业设备的外观表现。结构设计上充分考虑高压风机的运行特性，叶轮与蜗壳之间预留合理的运转间隙，避免高速运转时出现摩擦，进风口采用法兰式圆筒结构，可对接进风管路或过滤装置，电机与蜗壳的连接部位设计密封结构，减少风压泄漏。整个模型的各零部件均按实际装配关系完成约束，可实现整机的装配拆解演示，清晰展示风机内部的气流通道结构与动力传递路径，能够直观呈现高压鼓风机从进风、叶轮加压到蜗壳导流增压出风的完整工作原理，可用于风机结构教学、产品方案展示以及后续的工程图纸转化参考。
