可倾斜绘图工作台三维设计作品

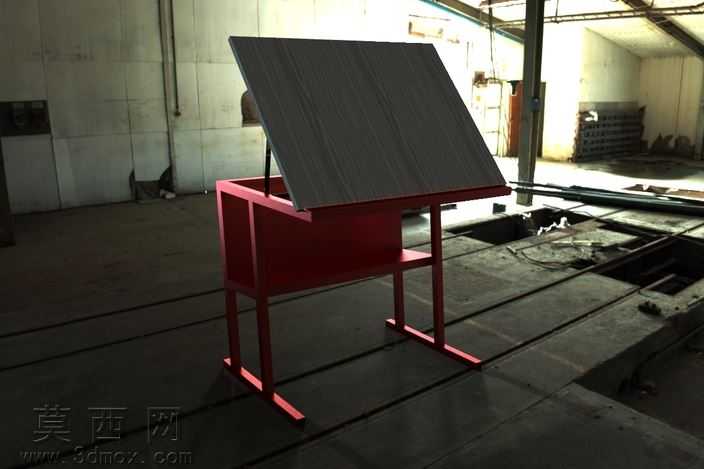

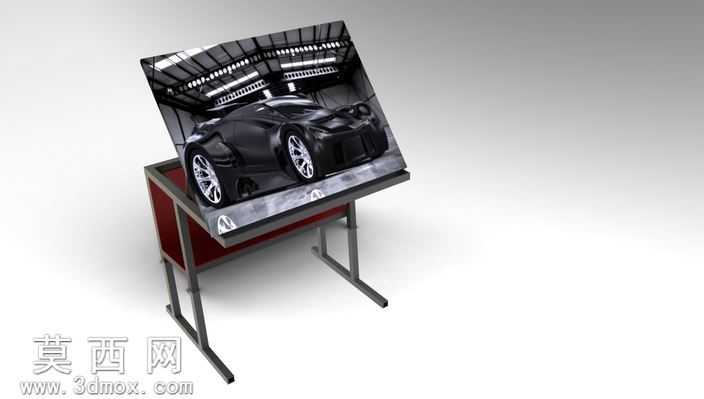

本作品为可倾斜式绘图工作台的三维建模设计成果，建模过程依托三维设计软件完成全参数化构建，从整体框架到细小支撑结构均按照实际使用比例进行1:1还原，确保模型尺寸符合人体工程学使用需求。模型主体分为下部支撑框架与上部可调节桌板两大核心部分，下部支撑框架采用方管型材拼接的结构形式，建模时通过拉伸、切除、阵列等基础特征完成框架杆件的构建，对杆件衔接处做了贴合实际加工工艺的圆角处理，避免尖锐棱角的设计既符合生产安全要求，也提升了模型的真实质感。上部桌板为大尺寸平板结构，建模时重点还原了桌板与支撑框架之间的铰接连接结构，通过添加角度调节支撑构件，实现桌板倾斜角度的可调功能，能够适配不同绘图场景下的视角需求，支撑构件与桌板、框架之间的连接点位均做了装配约束还原，可直观展示角度调节的运动逻辑。材质渲染阶段，为下部金属支撑框架赋予了哑光红色金属漆材质，调整材质的粗糙度、反射率参数模拟真实金属漆面的质感，还原金属框架稳重扎实的视觉感受；为上部桌板赋予了深灰色哑光木质板材材质，调整纹理映射方向与比例，模拟绘图专用桌板的耐磨哑光表面，避免渲染时出现过强反光影响绘图使用的视觉效果。场景渲染时将模型放置于工业风车间环境中，添加柔和的环境漫反射光照与定向主光源，投射出自然柔和的阴影，清晰展现模型的结构层次与材质细节，同时通过景深效果突出工作台主体，弱化背景环境的视觉干扰。设计思路上围绕专业绘图场景的使用需求展开，在框架侧面预留了储物搁板的结构空间，可放置绘图工具、图纸等常用物品，底部支撑脚采用外伸式结构设计，提升工作台整体的稳定性，避免桌板倾斜放置重物时出现倾翻风险，整体结构简洁实用，无多余冗余设计，既满足绘图工作的功能需求，也兼顾了结构的易加工性，可直接作为实物生产的结构参考，也可用于办公场景、设计工作室相关的三维场景搭建素材。
