带齿轮传动结构的滑轮传动轴组件设计

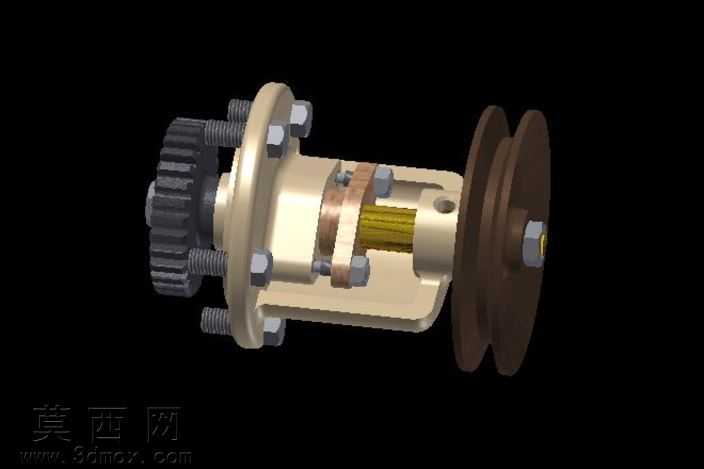

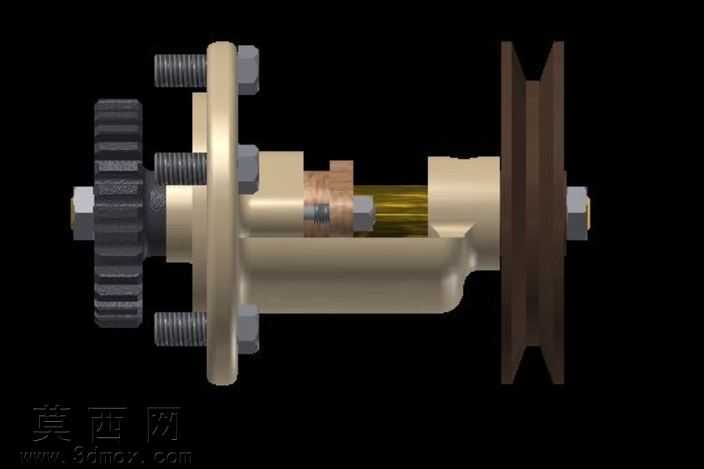

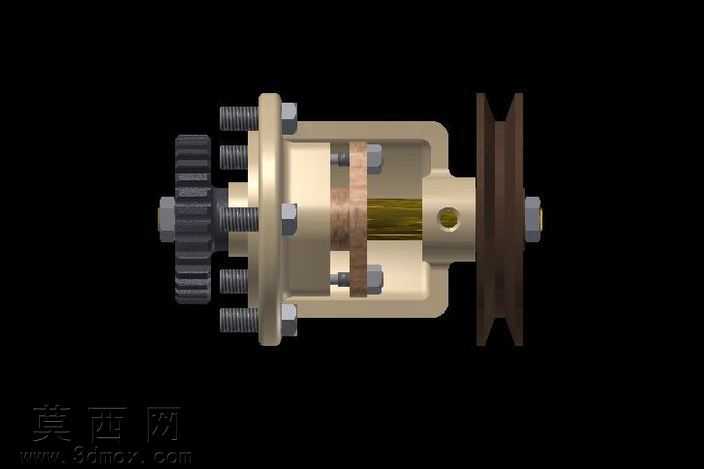

本作品为轮轴传动类机械组件的三维建模成果，采用Autodesk Inventor完成全参数化建模与装配设计，建模过程严格遵循机械设计公差配合规范，对每一个零件的尺寸参数、装配约束关系都进行了精准定义，确保模型可直接用于后续的工程图导出、运动仿真验证以及结构力学分析环节。模型整体采用剖视展示结构，清晰呈现内部传动逻辑：输入端设置直齿圆柱齿轮组，通过多组六角螺栓与端盖实现壳体的紧固密封，传动轴穿接于壳体内部的铜质滑动轴承衬套中，轴肩与衬套端面配合实现轴向定位，避免传动过程中出现轴系窜动问题；输出端集成V型槽滑轮，通过轴端锁紧螺母实现滑轮与传动轴的周向、轴向固定，保障动力传递过程中滑轮无松脱风险。材质渲染阶段针对不同零件的实际应用场景匹配了对应材质属性：壳体与端盖采用铸钢材质，渲染时还原了铸钢件哑光金属质感与细微的铸造肌理；传动齿轮、传动轴、紧固螺栓采用调质合金钢材质，表面呈现精加工后的亮泽金属质感，齿轮齿面做了细微的磨削纹理处理以还原真实加工特征；滑动轴承衬套采用锡青铜材质，渲染出铜合金特有的暖调金属光泽与耐磨件的细腻表面质感；V型滑轮采用铸铁材质，表面做了发黑处理的哑光深灰质感，还原工业滑轮的真实外观。设计过程中优先考虑组件的传动稳定性与装拆便捷性：壳体采用剖分式结构设计，通过周向均布的螺栓实现上下壳体的锁紧，便于后期内部轴承、轴件的检修更换；齿轮与轴之间采用平键连接实现周向固定，兼顾扭矩传递能力与装配便利性；轴承衬套与壳体采用过盈配合安装，与传动轴采用间隙配合，既保证衬套安装牢固不发生转动，又能让传动轴顺畅转动降低摩擦损耗。整体模型完整还原了滑轮传动轴总成的全部结构细节，小到螺栓的螺纹牙型、轴上的退刀槽、齿轮的齿根圆角、滑轮的V型槽角度，大到壳体的型腔结构、端盖的密封槽位都做了精细化建模，无结构缺失、无干涉错配，可作为传动系统设计的参考模型，也可用于机械原理教学演示场景，帮助学习者直观理解轮轴组件的动力传递路径与装配逻辑。
