腕表表壳壳体结构三维造型设计

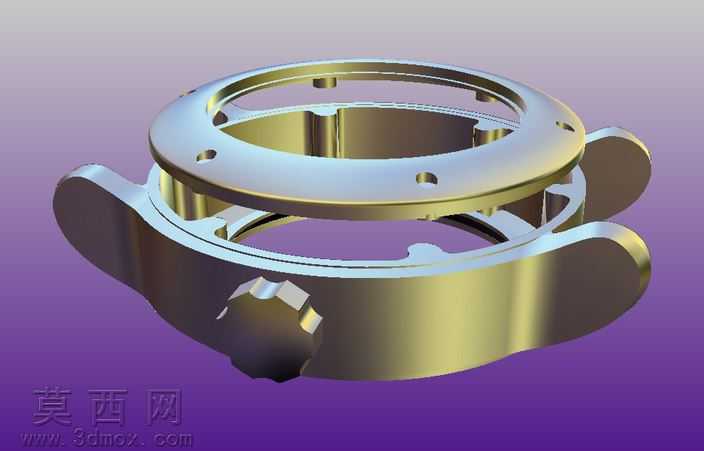

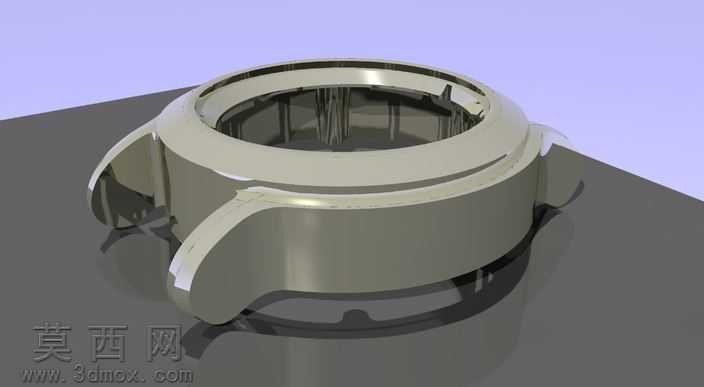

本作品为腕表核心承载构件表壳的三维建模设计，采用犀牛3d软件完成全参数化建模流程，建模初期先梳理腕表壳体的功能逻辑：作为腕表的核心承载基座，该构件需要同时实现机芯容纳、表镜装配、表冠衔接、表带连接、底盖固定五大核心功能，因此建模阶段先以旋转曲面构建主体环形基座轮廓，精准控制壳体的内外径尺寸、侧壁厚度参数，保证内部预留足够的机芯安装空间，同时匹配常规腕表的尺寸比例，兼顾佩戴舒适度与结构强度。建模过程中对壳体外侧的四个表带连接耳位做了重点处理，每个耳位都做了顺滑的曲面过渡，从主体侧壁自然延伸出带弧度的连接结构，耳位末端预留了生耳安装的槽位结构，保证表带可以顺畅安装且转动无干涉，耳位与主体衔接处做了圆角渐变处理，避免出现尖锐棱角，既提升佩戴时的贴合度，也优化了外观的流畅质感。壳体上部设计了阶梯式的表镜安装槽，槽位的台阶高度与宽度严格匹配常规平面表镜的装配公差，保证表镜安装后与壳体上表面齐平，同时预留防水胶圈的安装间隙；壳体下部则设计了底盖旋合的螺纹衔接结构，内侧做了环形的防水胶圈限位槽，满足日常防水的结构需求。材质渲染阶段采用哑光金属材质模拟不锈钢表壳的质感，调整材质的反射参数与粗糙度，还原精钢材质细腻的金属光泽，同时在耳位的边缘做了轻微的高光倒角效果，模拟金属抛光后的精致质感；场景渲染采用柔和的漫反射光源，搭配浅紫色渐变背景与深色承载台面，通过光影变化凸显壳体曲面的流畅弧度与结构层次，清晰展现各个衔接部位的细节处理。整个建模过程严格遵循腕表构件的工业设计规范，所有曲面都经过连续性检查，保证曲面之间达到G2连续，无破面、无扭曲变形，结构上充分考虑后续生产加工的可行性，壁厚均匀无突变，所有转角位置都做了合理的圆角处理，避免应力集中问题，既满足外观的精致审美需求，也符合精密机械构件的结构设计要求，可用于腕表产品的外观验证、结构打样等场景。
