罐式20英尺货运卡车三维设计模型

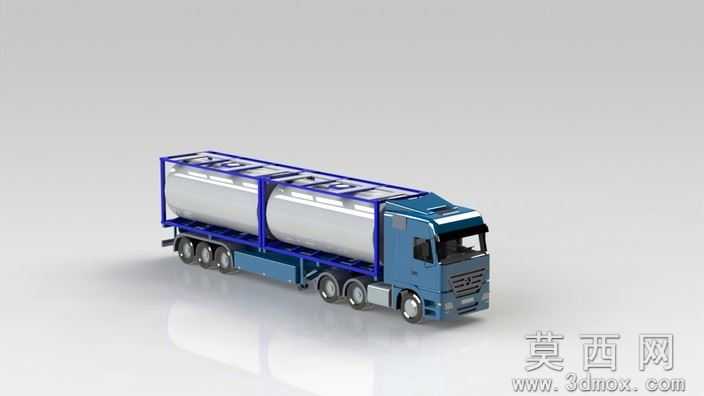

本模型为罐式20英尺货运卡车的完整三维设计成果，建模阶段以真实商用罐式卡车的尺寸参数为基准，在SolidWorks2011软件环境中完成全流程搭建：首先通过草图绘制勾勒出卡车驾驶室、底盘车架、罐体承载框架、卧式储料罐体的轮廓基准，随后通过拉伸、凸台、放样、阵列等特征操作逐步生成各部件的实体结构，对驾驶室的前脸格栅、车灯、车门轮廓，底盘的多组车桥、轮胎、悬挂连接件，罐体外部的蓝色防护框架、顶部人孔与管路接口等细节均做了精细化还原，严格遵循20英尺载货单元的尺寸规范，保证各部件装配间隙符合真实车辆的工程公差要求。参数设计层面，模型对整车轴距、轮距、罐体容积、车架承载梁截面尺寸、轮胎规格等核心参数均做了参数化关联，可通过修改全局参数快速调整车辆规格，适配不同的罐式货运场景改装需求，所有零部件的配合关系均采用同轴、重合、距离等标准装配约束，不存在干涉错位问题，可直接生成工程图纸用于生产参考。渲染材质环节，模型为不同部件匹配了贴近真实车辆的材质属性：驾驶室主体采用哑光金属蓝漆面材质，搭配黑色的保险杠、窗框与后视镜塑料材质，罐体采用银白色哑光金属材质模拟不锈钢储料罐质感，承载框架采用亮蓝色金属漆材质，轮胎采用黑色耐磨橡胶材质搭配银色金属轮毂，玻璃部件采用半透明带反光的玻璃材质，最终渲染效果还原了商用卡车的真实视觉质感，可直接用于方案展示。结构原理上，模型完整还原了罐式卡车的承载逻辑：底盘车架作为核心承载结构，前部连接驾驶室与动力转向系统，后部通过多组车桥分散载荷，罐体通过底部支座与外部防护框架固定在车架上，框架同时起到防护罐体碰撞、搭载顶部操作附件的作用，多轴布局适配了20英尺罐式载货单元的总重量承载需求，符合重载货运车辆的结构设计逻辑。软件兼容方面，模型除原生SolidWorks2011格式外，还提供STEP、IGES等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，无需担心版本兼容问题，不同软件导入后均可保留完整的装配结构与实体特征，方便不同使用习惯的设计师二次修改。研发教学应用层面，该模型可用于商用车设计领域的教学演示，帮助学习者掌握重型货运车辆的底盘布局、罐体承载结构设计要点，也可作为物流装备研发的参考原型，用于罐式运输车辆的方案验证、改装设计，还可用于物流场景的三维可视化搭建、货运相关的科普动画制作，为交通运输类专业的课程设计、商用车企的前期方案研发提供可靠的三维数字参考。
