卡车后轮驱动桥总成三维设计模型

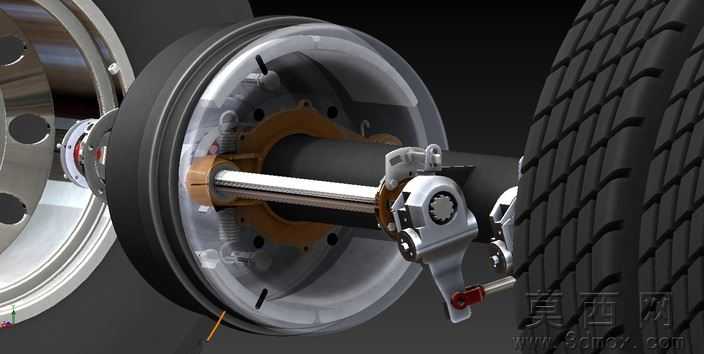

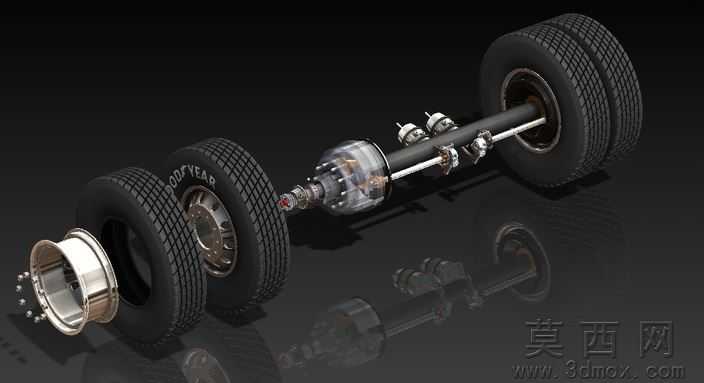

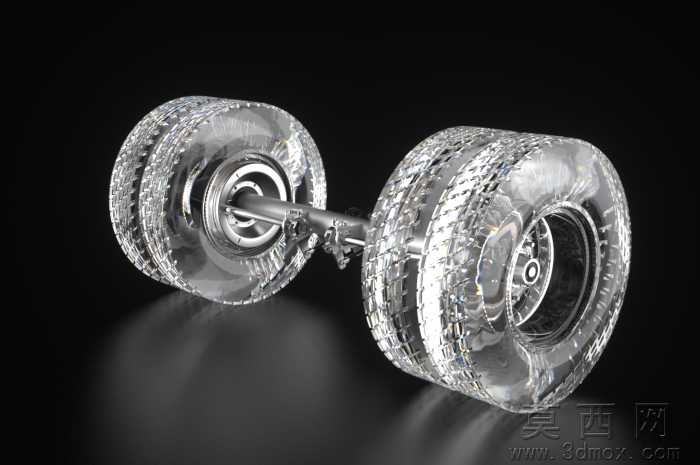

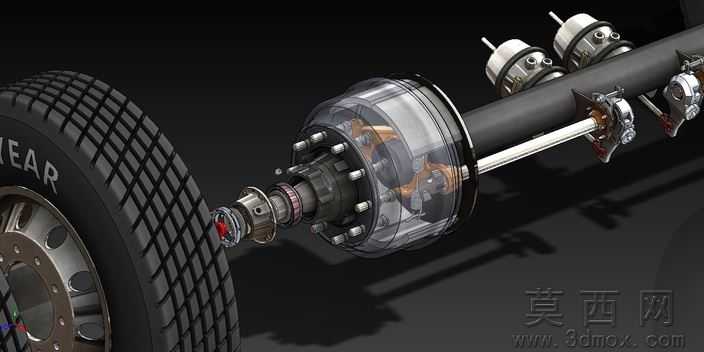

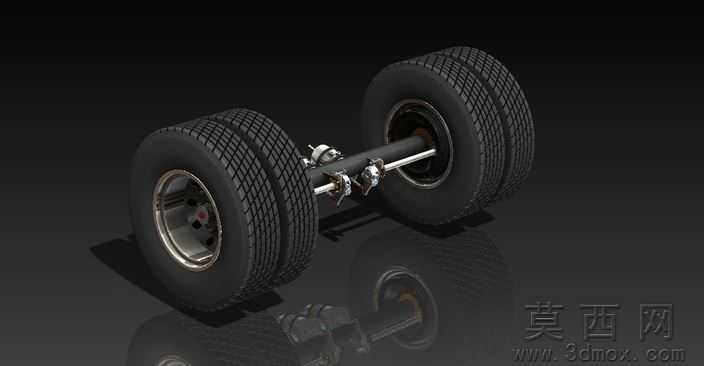

本模型为卡车后轮驱动桥总成三维设计成果，建模阶段采用自底向上的装配设计流程，首先完成轮胎、轮毂、制动鼓、半轴、桥壳、差速器壳体、行星齿轮、半轴齿轮、制动气室、凸轮轴等单个零部件的参数化建模，严格按照商用车后轮驱动桥的实际尺寸比例设定各零件参数，轮胎花纹、轮毂螺栓孔位、制动蹄摩擦片厚度、差速器齿轮模数等细节均做1:1还原，再通过同轴、面重合、齿轮啮合、运动副约束完成总装配，确保各部件装配关系无干涉。参数设计环节充分考虑重载卡车的承载需求，桥壳壁厚、半轴直径、齿轮承载强度均匹配10吨级挂车的载荷标准，制动气室的推杆行程、凸轮轴转角参数符合商用车制动系统的设计规范，轮胎规格匹配重载货运车型的常用尺寸，所有可运动部件均预留合理的运动间隙，避免仿真运行时出现卡滞问题。渲染材质环节针对不同零部件做了差异化材质设置，轮胎采用哑光黑色橡胶材质并添加细微的颗粒纹理模拟真实橡胶质感，轮毂与制动鼓采用银灰色金属材质并做轻微的磨损做旧效果，桥壳采用深灰色铸钢材质，差速器透明端盖采用高透亚克力材质以直观展示内部齿轮结构，制动气室采用黑色工程塑料搭配金属接头材质，场景采用深色哑光地面配合柔和打光，突出模型的结构层次感与金属质感。结构原理上，该模型完整还原了后轮驱动桥的动力传递与制动逻辑，动力从传动轴输入至差速器总成，经行星齿轮与半轴齿轮的差速调节后通过半轴传递至两侧轮毂，带动车轮转动；制动时制动气室推杆推动凸轮轴转动，撑开制动蹄摩擦片贴合制动鼓内壁，通过摩擦力实现车轮减速，透明端盖设计可清晰观察差速器在车辆转弯时的差速运作过程，完整呈现驱动桥的核心工作原理。软件兼容方面，模型提供SolidWorks2012及以上版本的原生源文件，同时导出STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，STL格式可直接导入切片软件用于3D打印验证，不同格式文件均保留完整的装配结构与零件命名，方便用户根据需求编辑修改。研发教学应用层面，该模型可用于商用车底盘系统的研发阶段结构验证，帮助工程师校核驱动桥与车架、悬架的装配匹配性，也可作为汽车类专业的教学教具，用于讲解汽车底盘构造、差速器工作原理、气压制动系统结构等核心知识点，还可用于汽修培训的结构演示，帮助学员直观理解后轮驱动桥的拆装逻辑与故障排查要点，同时也能为三维建模爱好者提供商用车零部件的建模参考范例。
