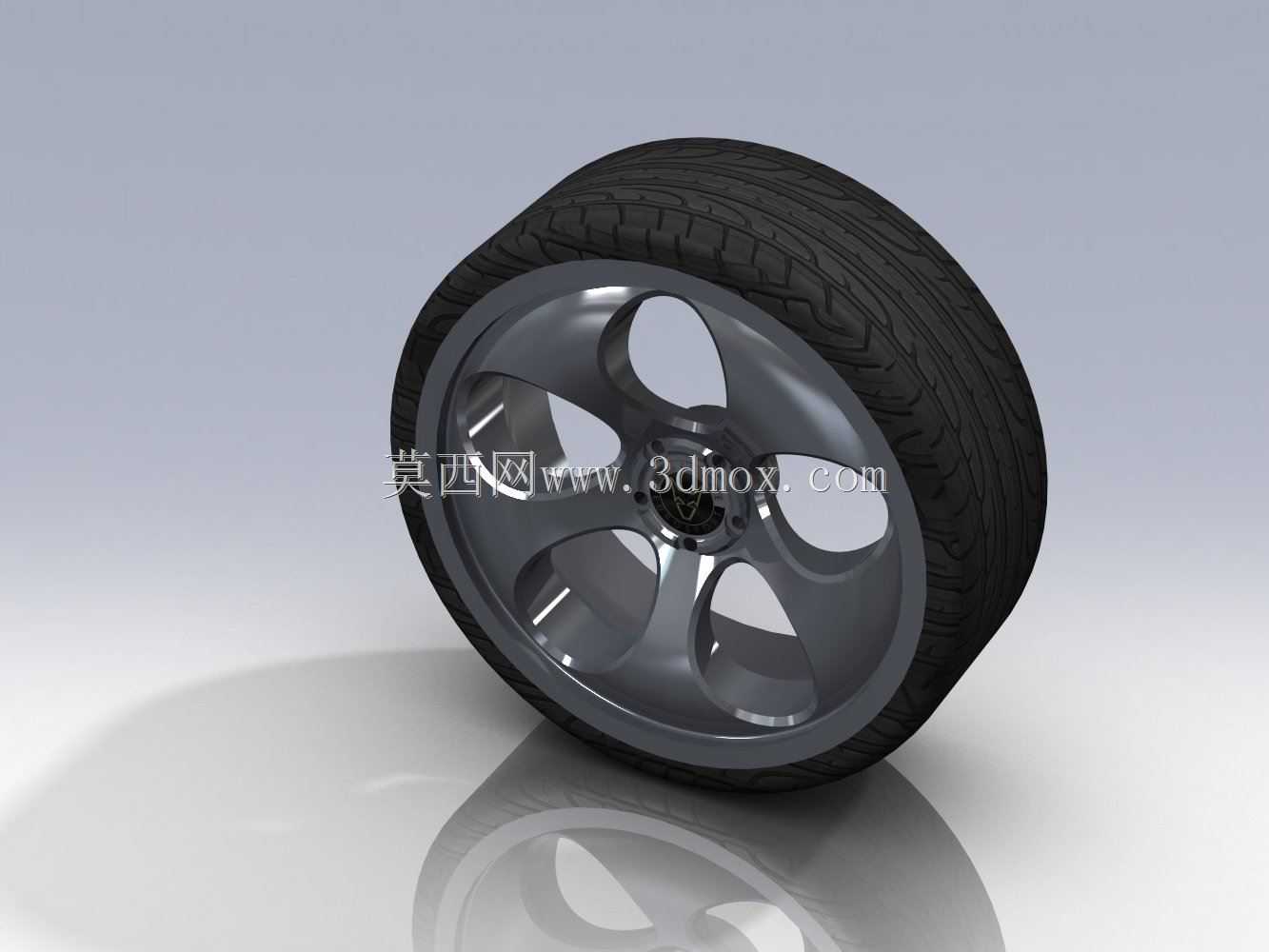

五螺栓安装式乘用车合金车轮结构

　　日常做乘用车底盘行走系统的结构匹配时，车轮总成是直接关联行驶安全性、操控稳定性与整车视觉质感的核心部件，这套五螺栓布局的合金车轮结构，是面向民用乘用车型开发的行走部件，适配多数紧凑型、中型家用轿车的安装接口，在整车装配、售后改装、底盘教学演示等场景都有实际应用价值。从安装边界来看，这套车轮采用行业内应用广泛的五螺栓均布固定形式，螺栓孔分布圆直径匹配主流家用车型的轮毂轴承座安装尺寸，中心定位孔的公差设计严格遵循过盈配合要求，装配时可与车桥轴头精准贴合，避免高速行驶时出现轮辋跳动、螺栓受剪不均的问题；轮辋的宽度、直径参数适配常规民用子午线轮胎，胎圈座的轮廓尺寸完全符合轮胎安装的国标要求，轮胎装配后可保证胎唇与轮辋紧密贴合，

　　不会出现慢漏气、高速脱圈的风险。设计思路上，轮辐采用五辐大开口的流线型结构，并非单纯追求视觉效果，大尺寸的辐条间隙可以为制动系统留出充足的通风散热空间，车辆连续制动时，行驶过程中产生的气流可以顺着辐条间隙直接冲刷制动盘与制动卡钳，快速带走制动摩擦产生的热量，避免制动系统出现热衰退，保障长下坡、频繁制动工况下的制动效能；同时五辐结构的力学分布均匀，每条辐条对应一个安装螺栓，车辆行驶过程中承受的垂直载荷、转向侧向力、起步制动的扭矩都可以通过辐条直接传递到固定螺栓上，应力传递路径短，没有多余的结构拐点，可有效降低应力集中风险，在保证结构强度的前提下，通过对辐条背面做等强度减薄处理，尽可能降低轮辋的非簧载质量，提升悬架的响应速度，

　　改善整车的操控质感。实际使用场景中，这类合金车轮相比传统钢制车轮，尺寸精度更高，动平衡余量更小，高速行驶时的方向盘抖动概率更低，合金材料本身的导热性能也优于钢制轮辋，可辅助制动系统散热；轮辋的边缘设计有标准的轮缘保护结构，轮胎安装后轮缘略高于轮胎侧壁，低速刮蹭路沿时可优先接触轮辋金属部分，避免轮胎侧壁被直接割伤。建模过程中严格还原了车轮的所有装配特征，螺栓孔的倒角、中心孔的定位台阶、轮辋内部的气门嘴安装位、辐条表面的曲面过渡都做了精准复刻，既可以用于整车装配的干涉检查，验证车轮与悬架摆臂、制动卡钳、翼子板内衬的安全间隙，也可以用于改装场景下的 offset 匹配计算，确认车轮装车后不会出现蹭翼子板、蹭卡钳的问题；在教学场景中，

　　这套模型可以直观展示车轮总成的结构组成，帮助初学者理解轮辋与轮胎的配合关系、螺栓固定的受力逻辑、轮辐结构对散热与强度的影响。细节处理上，辐条与轮辋的连接位置做了大圆弧过渡，避免冲压、铸造过程中出现应力开裂，轮辋的胎圈座位置做了表面粗糙度的对应设计，保证轮胎安装后的密封性，气门嘴孔的位置设置在两辐条之间，既方便充气操作，也避免气门嘴被辐条遮挡、或是在行驶中被异物磕碰损坏。
