本田GX系列发动机高置排气消声装置

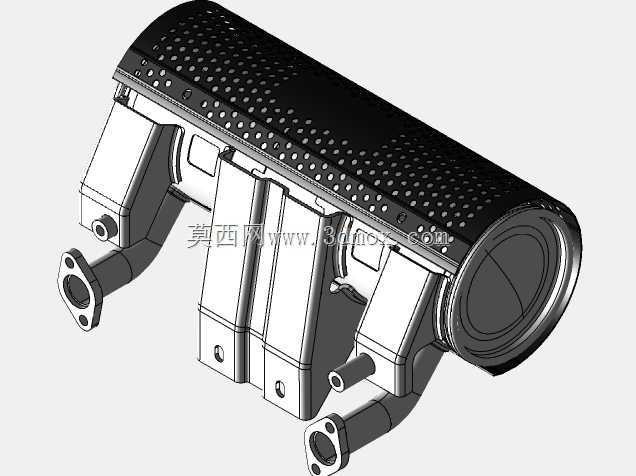

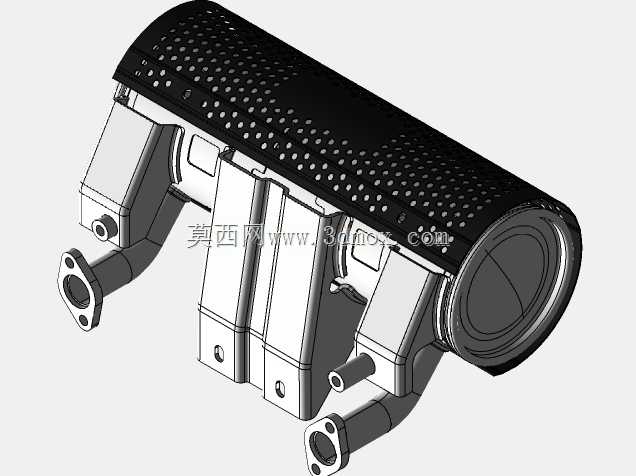

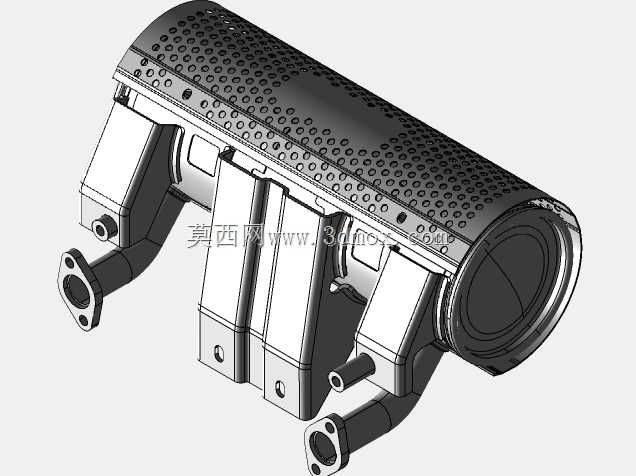

　　这款适配本田GX630、GX690系列发动机的高置消声装置，主要面向非道路移动机械、小型工程机械、特种作业车辆的动力配套场景，这类动力单元常被搭载在小型发电机组、园林作业机械、小型工程作业设备上，高置的排气布局能有效避免设备在涉水作业、泥泞场地作业时，排气口被积水、淤泥封堵导致的发动机熄火、排气倒灌问题，同时也能减少地面扬尘被排气气流卷吸，降低周边作业区域的扬尘污染。从功能实现逻辑来看，消声单元采用多腔阻抗复合结构，外部带密集冲孔的防护壳体一方面承担隔热作用，避免作业人员误触高温排气部件造成烫伤，另一方面冲孔结构可以打散表层的声辐射，降低高频段的排气噪声向外传递，内部的多腔分隔结构通过截面突变、气流折返的路径设计，

　　逐步消耗排气脉冲的能量，将发动机排气过程中产生的中低频脉动噪声、高频气流噪声控制在合理区间，满足户外作业设备的噪声限值要求。设计过程中首先考虑的是安装边界的适配性，三个带法兰的进气接口分别对应发动机不同缸体的排气出口，法兰面的安装孔位完全匹配原厂排气歧管的对接尺寸，安装时无需对原有发动机的排气接口做二次改装，直接通过螺栓紧固即可完成对接，接口处的密封面采用平面加工工艺，配合密封垫片可以保证高温高压排气不会出现泄漏问题。整体安装位处于发动机缸盖上方的高位区域，不会占用发动机侧面的附属部件安装空间，预留出的间隙可以满足点火线圈、燃油管路、线束的布置需求，不会和周边的保养操作空间产生干涉，日常更换火花塞、检查机油液位时无需拆卸消声器总成，

　　降低后期维护的操作难度。消声器尾部的排气出口采用侧向布置的结构，排气气流朝向设备侧方排出，不会直吹地面造成扬尘，也不会直吹设备本体的塑料、橡胶部件，避免高温排气加速非金属部件的老化。外部的冲孔护罩和内部消声芯体采用分体式装配结构，通过侧边的固定螺栓连接，长期使用后如果出现护罩磕碰变形、内部芯体积碳堵塞的情况，可以单独拆解更换对应部件，不需要整体更换消声器总成，降低后期的使用维护成本。在结构强度设计上，安装支脚和消声器本体采用一体化焊接结构，支脚的安装位置对应发动机缸体的强化安装点位，可以承受设备作业过程中产生的持续振动，不会出现长期振动导致的焊缝开裂、固定螺栓松脱问题。气流路径设计上，

　　发动机排出的高温废气从三个进气接口进入消声器内部的扩张腔，经过第一次扩容减速后，通过带孔的分流隔板进入中间的吸声腔，气流在腔体内折返流动，和腔体内壁的吸声结构充分接触，消耗掉大部分声能和气流动能，最后经过尾部的收缩腔从排气出口平稳排出，整个气流路径没有出现急剧的截面变化，不会产生额外的气流再生噪声，同时排气背压被控制在发动机允许的合理区间内，不会因为背压过高导致发动机动力输出下降、油耗上升的问题。从安装尺寸来看，消声器整体的横向宽度不超过发动机缸体的总宽度，纵向高度不会高出发动机油箱的上平面，不会额外增加动力单元的整体外形尺寸，方便设备厂家做整机的外罩设计，不需要为了适配消声器额外加大整机的外壳尺寸。高置的布局也让消声器远离地面的积水、杂物，在浅滩、泥泞场地作业时，飞溅的泥水不会直接打在高温的消声器壳体上，避免壳体因为骤冷出现变形、漆面脱落的问题，同时也能减少杂物附着在消声器表面，降低因为杂物堆积导致的散热不良问题。
