扭绞式钢丝缆索紧固环结构设计

　　这款扭绞结构的钢丝缆索环，最初是针对户外重型绑扎场景做的结构优化，早年在货运码头做索具配套时，常遇到传统钢丝环绑扎后受振动松脱、局部应力集中断丝的问题，常规的卡扣式固定在反复受交变载荷时，卡扣边缘会对钢丝表层造成硬切割，很多现场反馈的索具失效案例，都是卡扣压合位置先出现断丝，再逐步扩展到整根缆索断裂。做这个结构设计的时候，首先放弃了额外附加卡扣的思路，直接利用多股钢丝自身扭绞形成闭环，环体本身由多股高强度钢丝沿环向螺旋扭绞成型，每股钢丝的捻距经过反复校核，既保证环体整体的抗拉伸强度，又能让环体在受径向挤压时具备一定的形变缓冲能力，不会像刚性钢环那样受冲击载荷直接出现应力开裂。

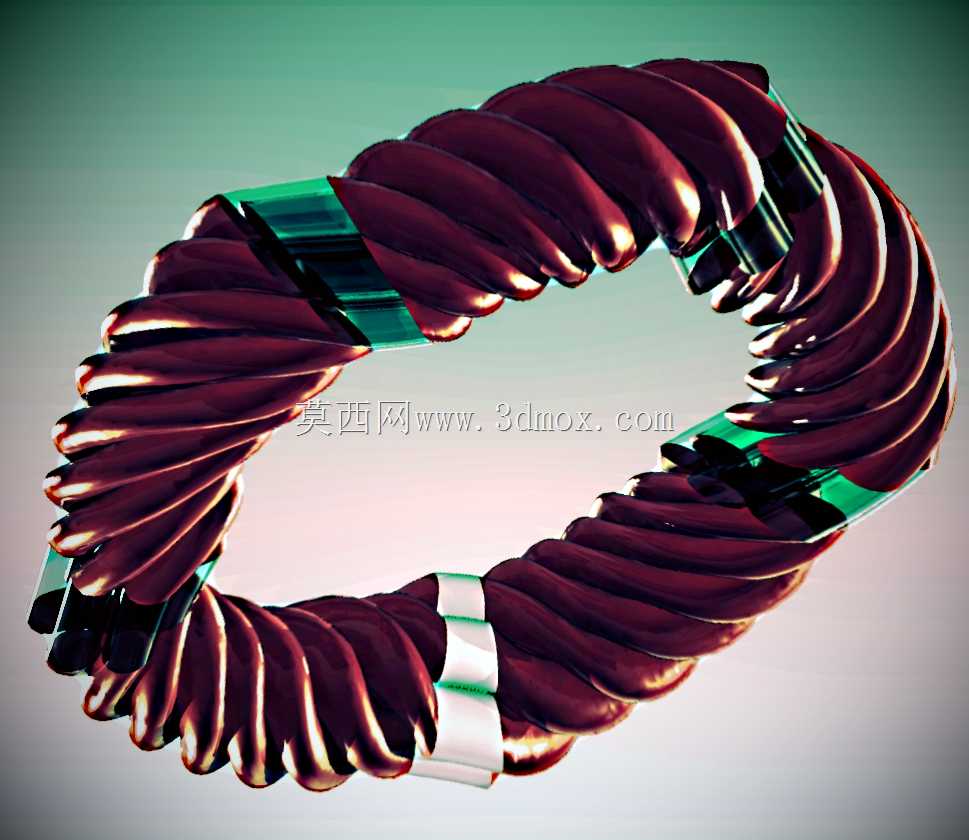

　　从实际应用场景来看，这类索环适配的工况覆盖了重型货物海运绑扎、户外索道临时固定、起重作业的辅助吊点连接、甚至山地户外的安全绳索配套，不同场景下对环体的载荷要求差异很大，所以设计时特意把环体的截面做了渐变处理，扭绞形成的螺旋凸起在环体受拉时，能和配套的挂钩、卸扣表面形成多点咬合，不会出现传统光滑钢环受拉后滑脱的问题。环体上的紧固箍带做了两种材质的区分，绿色箍带是高分子复合材质，主要用在需要绝缘、防腐蚀的场景，比如电力施工的临时拉线固定，白色箍带是冲压不锈钢材质，用在重载起重、货运绑扎这类对箍带强度要求更高的场景，两种箍带都是压合在钢丝扭绞的缝隙里，和钢丝环形成整体结构，不会因为反复拉扯出现箍带移位。

　　外形尺寸上，这款环体的公称内径适配市面上主流的2吨到5吨级卸扣，环体的截面直径控制在常规索具的穿绳孔径范围内，不需要对现有配套的挂钩、卸扣做额外改型就能直接替换使用，安装边界上要注意，环体和被连接件的接触角度不能小于120度，避免环体局部受集中载荷导致扭绞结构错位，实际安装时不需要额外的工具，只要把配套缆索穿过环体后折回，利用环体自身扭绞形成的摩擦力就能实现初步固定，再压上对应位置的箍带就能达到额定载荷要求。

　　设计过程中做过多次载荷测试，传统带卡扣的钢丝环在达到额定载荷1.2倍时，卡扣位置的钢丝断丝率超过15%，而这款扭绞结构的环体在1.5倍额定载荷下，仅在扭绞的应力过渡位置出现极少量的表层钢丝形变，没有出现断丝问题，因为扭绞结构让每一根钢丝的受力都均匀分散到整个环体上，不存在局部硬压合的应力集中点。另外环体表面做了磷化处理，在户外高盐雾、高湿度的环境下，防锈能力比普通镀锌钢丝环提升40%以上，适合海运、户外施工这类长期暴露在恶劣环境下的使用场景。

　　很多现场施工人员反馈，传统钢丝环在低温环境下会因为材质冷脆，受冲击容易断裂，这款结构在选材时特意选用了低温韧性更好的高碳钢丝，在零下20度的环境下做冲击测试，环体的抗冲击性能保留率能达到常温状态的85%以上，满足北方冬季户外施工、高海拔地区作业的使用要求。另外环体的扭绞结构自带一定的阻尼特性，在受振动载荷时，钢丝之间的微小摩擦能消耗一部分振动能量，不会像刚性钢环那样把振动直接传递到连接的缆索上，能有效降低缆索因为长期共振出现的疲劳断丝问题，在长途货运、索道运行这类长期受振动的场景下，使用寿命比传统结构提升两倍以上。

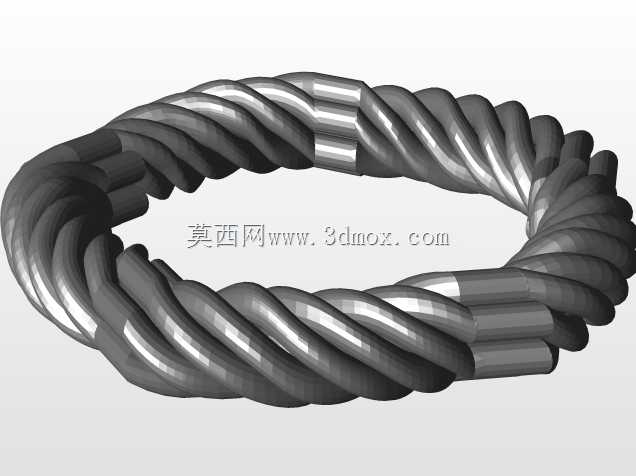

　　做三维建模的时候，特意把每一股钢丝的扭绞路径都做了参数化关联，调整钢丝股数、捻距、环体内径的时候，整个模型能自动更新，不需要重新绘制每一根钢丝的路径，方便后续针对不同载荷等级做衍生型号的设计，箍带的位置也做了参数化定位，可以根据不同的使用要求调整箍带的数量和安装位置，比如在轻载场景下可以只装两个箍带，重载场景下可以增加到四个箍带，不需要改动环体的主体结构就能适配不同的工况需求。
