霍尼韦尔航空发动机剖面结构三维模型

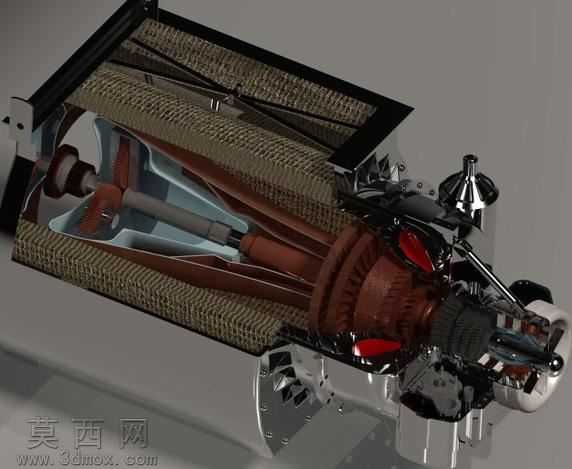

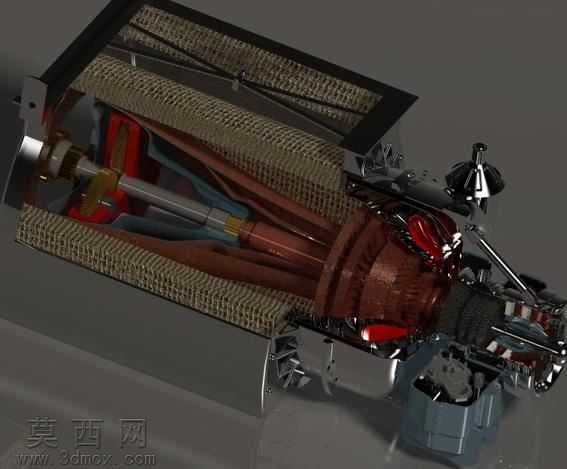

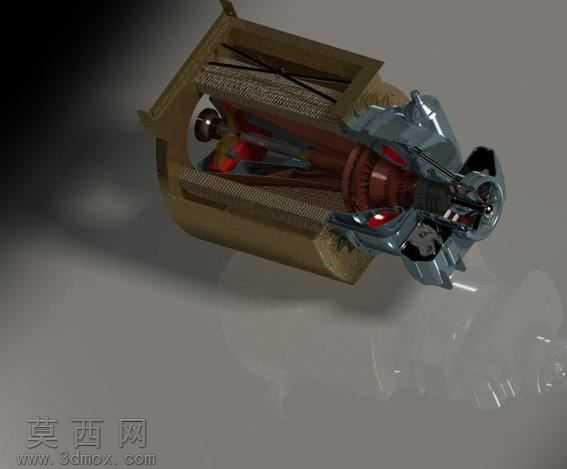

本模型为霍尼韦尔航空发动机的剖面展示三维建模作品，采用SolidWorks完成全参数化结构建模，通过剖面剖切的呈现方式，完整还原航空发动机内部核心组件的装配关系与布局逻辑。建模过程中严格遵循航空发动机的真实结构比例，从前端进气道的整流结构开始，依次完成压气机叶片组、燃烧室隔热衬套、涡轮转子组件、尾喷管调节结构的独立建模，每一处叶片的翼型曲面、燃烧室的散热纹理、管路的走线布局都经过精细化调整，确保各部件的装配间隙符合真实工业设计标准。材质渲染阶段针对不同部件的物理属性做了差异化处理：进气道与机匣部分采用哑光航空铝合金材质，还原金属冷加工后的细腻磨砂质感；压气机与涡轮叶片采用高温合金材质，添加轻微的金属反光与高温灼烧后的色泽渐变，体现部件的工作环境特性；燃烧室内部的隔热衬套采用编织耐高温复合材料材质，通过纹理贴图还原纤维编织的凹凸质感，同时调整材质的粗糙度参数，避免过度反光影响内部结构展示；传动轴承与连接管路采用抛光金属材质，与周边哑光部件形成视觉层次区分，让剖面结构的层级关系更加清晰。设计思路上以结构展示为核心目标，采用半剖视角将发动机的核心工作路径完整呈现：气流从进气道进入后经过多级压气机压缩的路径、燃烧室燃油混合燃烧的腔体结构、高温燃气推动涡轮转动的动力传递路径、最终从尾喷口排出的流向逻辑都通过模型结构直观展现，无需额外标注即可清晰识别各功能段的分界与作用。建模过程中对细小结构做了兼顾展示性与合理性的优化，比如燃油喷嘴的细小管路、涡轮盘的冷却孔、机匣的连接螺栓都做了适度简化但保留结构特征，既避免模型面数过高影响浏览流畅度，又能完整传递航空发动机的精密结构特点，整体模型装配关系严谨，各部件可独立拆分查看，能够直观展现霍尼韦尔这款航空发动机的内部构造与设计逻辑，对于理解航空发动机的工作原理、结构组成有较好的参考价值。
