还原经典结构的平衡梁式引擎三维建模作品

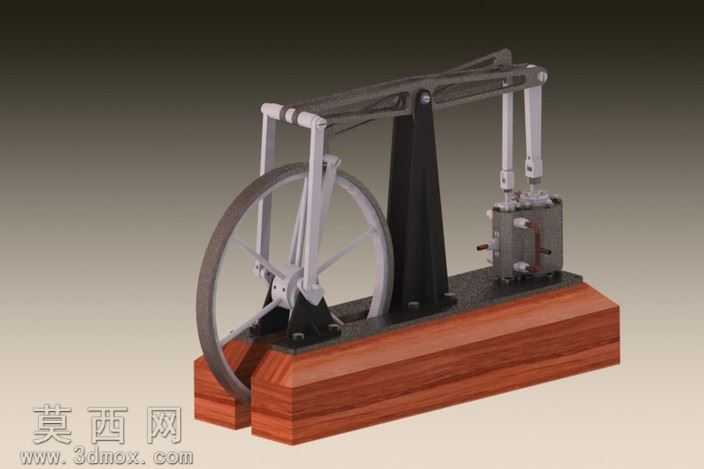

本作品为基于真实经典平衡梁引擎进行1:1尺寸还原的三维建模成果，建模过程严格遵循原型机械的设计逻辑与尺寸参数，完整复现了这一早期动力机械的全部结构细节。建模阶段首先梳理平衡梁引擎的核心传动逻辑：以立式气缸的活塞往复运动作为动力输入，通过铰接的立式连杆将动力传递至上方的摆动平衡梁，平衡梁以中部立柱顶端的铰接点为支点做往复摆动，再通过另一侧的连杆将摆动转化为大直径飞轮的旋转运动，整套传动链路的运动副约束全部在三维软件中完成精准设置，可实现无干涉的运动仿真演示。材质与渲染环节针对不同部件的物理属性做了区分化处理：底部基座采用红棕色实木纹理材质，还原了原型木质机座的温润质感，添加了自然的木纹走向与轻微的使用磨损痕迹；立式支撑立柱、平衡梁主体、气缸壳体、飞轮轮辐等金属结构件，采用铸铁与抛光钢结合的材质表现，铸铁部件做了哑光深灰处理，添加细微的铸造颗粒质感，运动铰接部位的销轴、连杆表面做了金属抛光效果，还原金属部件的光泽质感；飞轮轮缘部分做了深色做旧处理，模拟早期铸铁飞轮的厚重质感。结构设计上完整还原了原型的所有细节：气缸侧面的气门控制组件、连杆与平衡梁的铰接销轴、飞轮的辐条支撑结构、基座上的部件固定螺栓都做了等比例建模，没有省略任何功能性结构，各部件的装配关系完全符合真实机械的装配逻辑，平衡梁的支点位置、连杆长度比例、飞轮直径都经过反复校核，确保运动过程中各部件的行程与真实引擎完全一致。渲染阶段采用柔和的侧上方打光方案，既突出金属部件的光影层次，也清晰展现木质基座的纹理细节，背景采用渐变中性色，将视觉焦点集中在引擎本体上，整体效果既具备工业机械的严谨质感，也还原了复古动力机械的历史厚重感，可用于机械原理教学演示、复古机械科普展示、动力机械结构研究等场景。
