管道海上安装专用焊接夹具结构设计

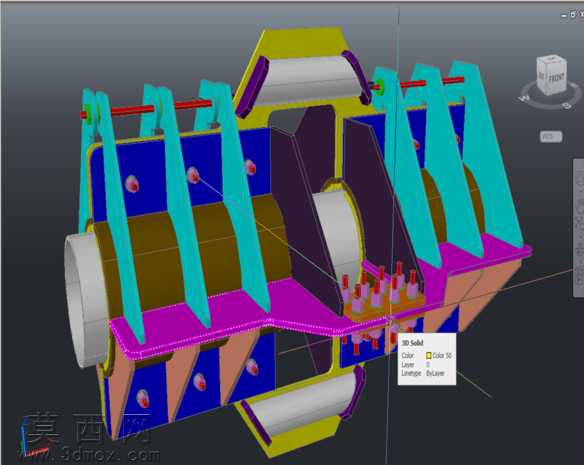

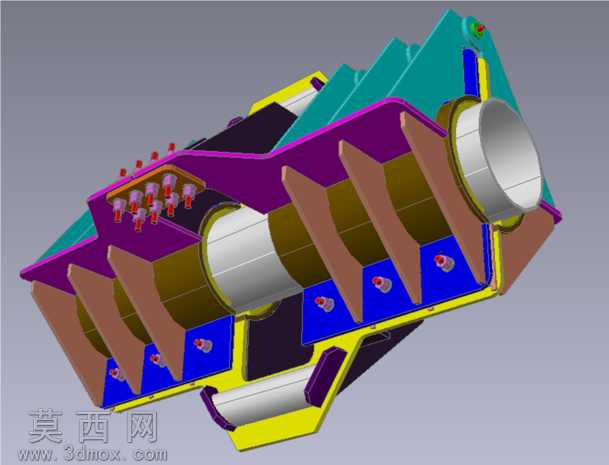

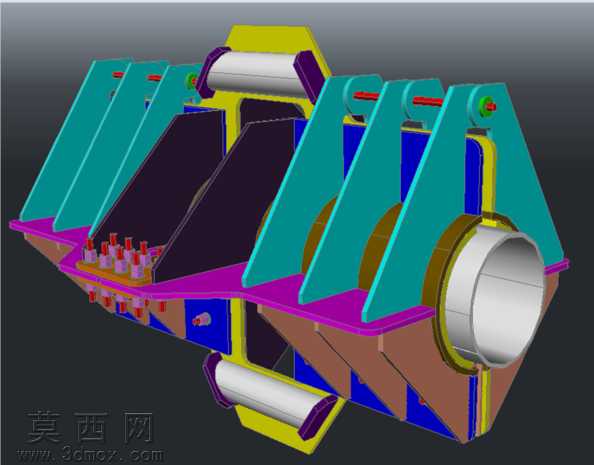

本焊接夹具为适配海上管道焊接作业场景设计，采用三维建模软件完成全参数化结构搭建，建模过程中针对海上作业高稳定性、强定位精度的需求，对各功能部件进行了分层级的特征构建。首先完成核心定位基准的建模，以适配不同管径管道的同轴定位套筒为基础，套筒内壁做贴合管道外壁的圆弧面处理，建模时预留了防滑衬垫的安装槽位，保证管道装夹后不会出现周向转动或轴向窜动。夹紧组件采用多组对称分布的悬臂式压块结构，建模时对压块的施力角度做了反复校核，确保夹紧力均匀分布在管道圆周方向，避免局部应力集中导致管道变形，压块与支撑框架之间采用铰接连接结构，预留了调节行程空间，可适配一定范围内的管径偏差。支撑框架部分采用箱型与筋板组合的结构形式，建模时通过有限元辅助分析优化筋板排布，在保证整体结构刚性的同时尽可能降低夹具自重，方便海上作业时的吊装与转运，框架表面做了防腐涂层的材质赋予，模拟海上高盐雾环境下的防护处理效果。定位销与快速锁紧结构的建模严格遵循工装设计的快换需求，锁紧部件采用可视化的颜色区分，方便作业人员快速识别操作位置，模型渲染阶段对不同功能部件赋予差异化材质：金属结构件赋予哑光合金钢材质，操作手柄赋予防滑橡胶材质，定位基准面赋予高亮标识材质，整体渲染效果清晰展现各部件的装配关系与功能分区。设计过程中充分考虑海上作业的操作便利性，所有锁紧操作位置均设置在夹具外侧，作业人员无需探身到管道下方即可完成装夹操作，同时在夹具上预留了焊接枪头的避让空间，保证焊接作业时焊枪可沿焊缝圆周方向顺畅移动，不会与夹具结构发生干涉，各活动部件的建模均添加了运动副约束，可在三维环境中模拟装夹动作，验证开合行程与夹紧行程是否满足设计要求，整体结构兼顾刚性、便携性与操作便捷性，完全适配海上管道安装的焊接作业工况。
