空气质量流量校准装置结构设计

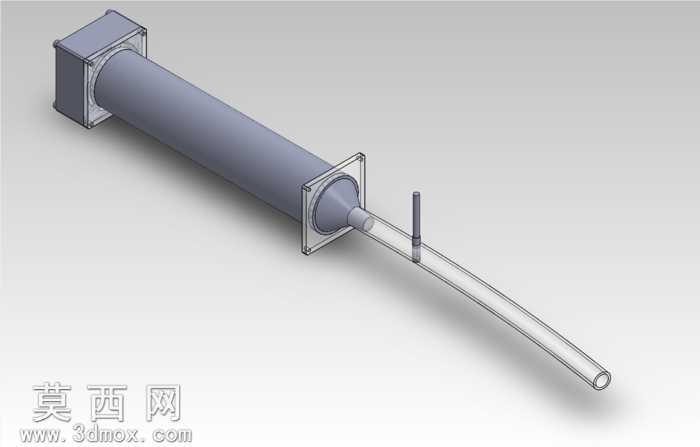

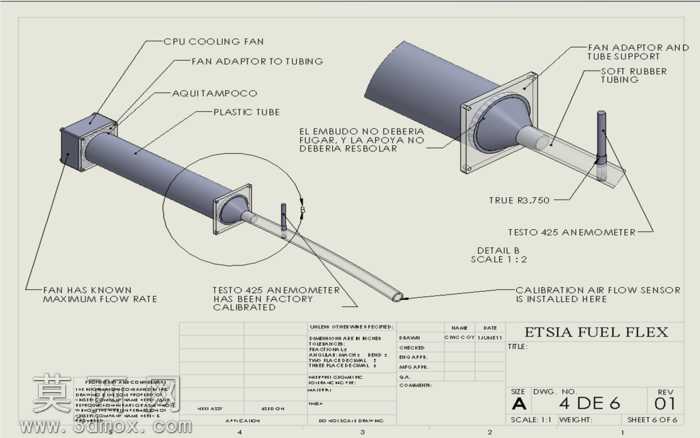

本作品为空气质量流量校准系统的三维结构设计，整体采用模块化布局思路，核心由驱动端主体、整流筒体、连接法兰、取样管路、出气导管几部分构成。建模阶段优先梳理气路流通的同轴度要求，将驱动端的方形安装座与长直整流筒体做同轴配合约束，保证气流在筒体内形成稳定的层流状态，避免紊流对校准精度造成干扰。筒体两端采用方形法兰做定位连接，法兰上预留均匀分布的安装孔位，既保证筒体与端盖的密封贴合，也方便后期拆装更换内部整流元件。取样支路采用细径金属管垂直插入主出气导管的中心位置，插入深度经过参数化调整，确保取样点处于主气流的稳定流速区域，避免管壁附面层效应影响取样检测的准确性。材质渲染阶段，对驱动端外壳做哑光深灰金属质感处理，还原铝合金机加工件的表面质感；整流筒体赋予半哑光浅灰材质，模拟硬质阳极氧化铝合金的外观特性；法兰结构做亮面金属倒角处理，突出机加工棱角的精度感；透明出气导管采用高透亚克力材质，添加轻微的折射与反射效果，清晰展现管路内部的气流通道走向；取样细管做亮面不锈钢质感，与主导管形成明确的材质区分。结构设计上充分考虑校准作业的实用性，驱动端预留足够的内部空间用于安装流量发生组件，长直筒体的长度经过比例优化，既保证气流充分整流，也控制整体装置的占地面积；主出气导管采用渐缩过渡结构与筒体连接，平缓改变气流通径避免流速突变；底部的方形安装支架与筒体做一体化约束，保证装置放置时的稳定性，支架上预留安装孔可将整个校准系统固定在实验台面上。整个建模过程严格遵循气动计量设备的设计规范，所有配合面均设置合理的公差预留，装配关系完全符合实际加工装配的逻辑，可直接用于后续的工程图导出与实物加工参考，能够为空气质量流量传感器的精度校准提供可靠的硬件结构支撑。
