Locost钢管赛车车架结构三维设计

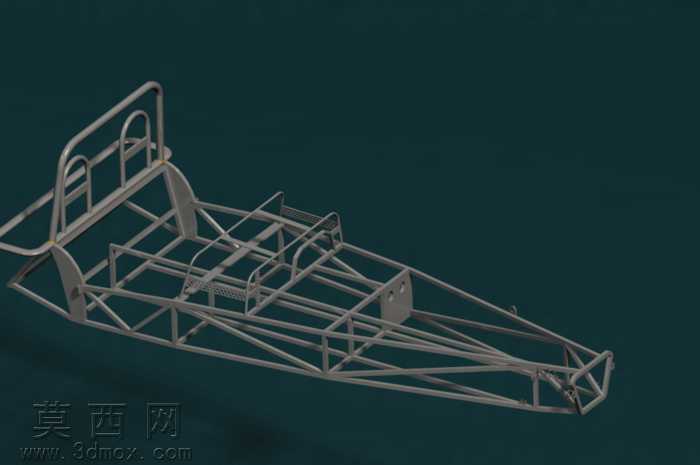

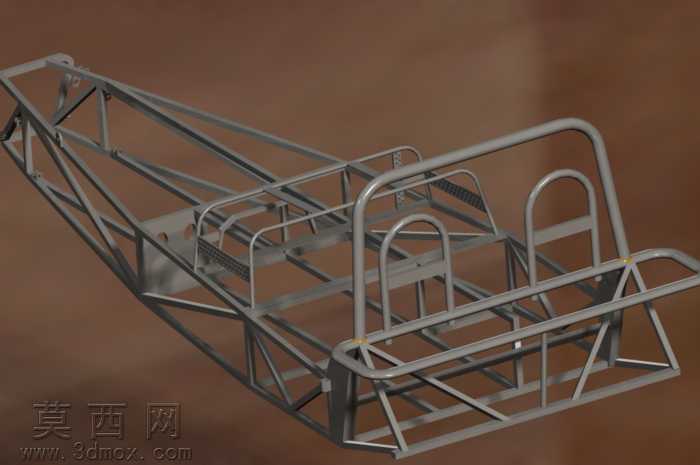

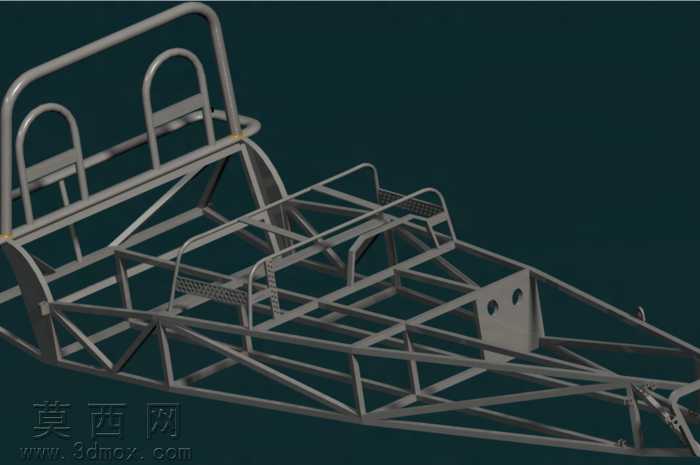

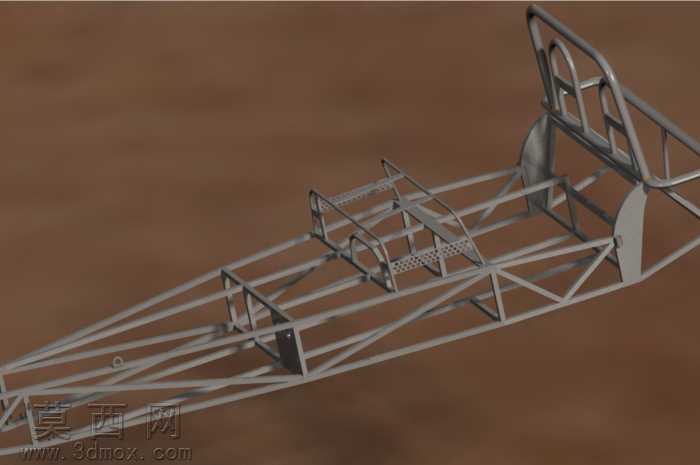

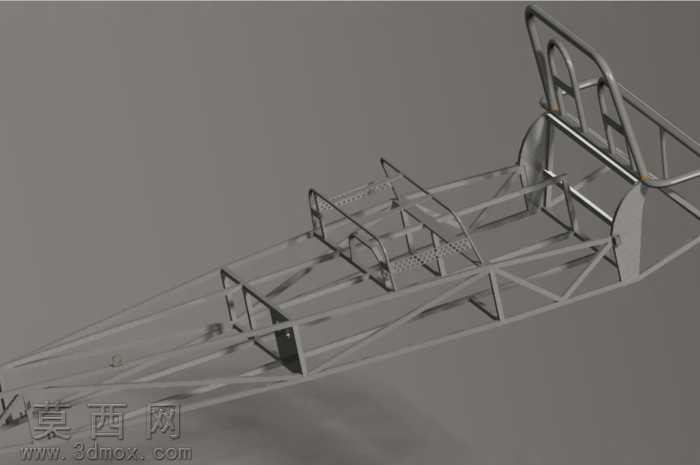

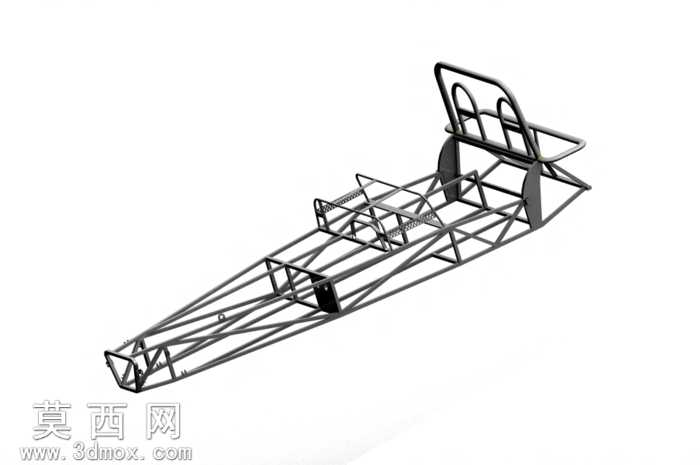

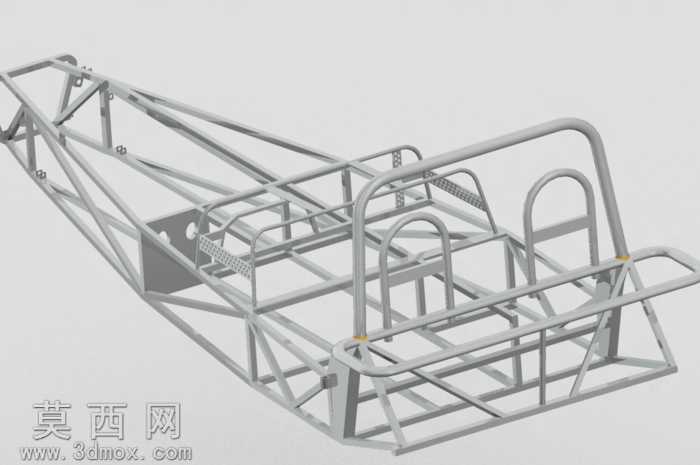

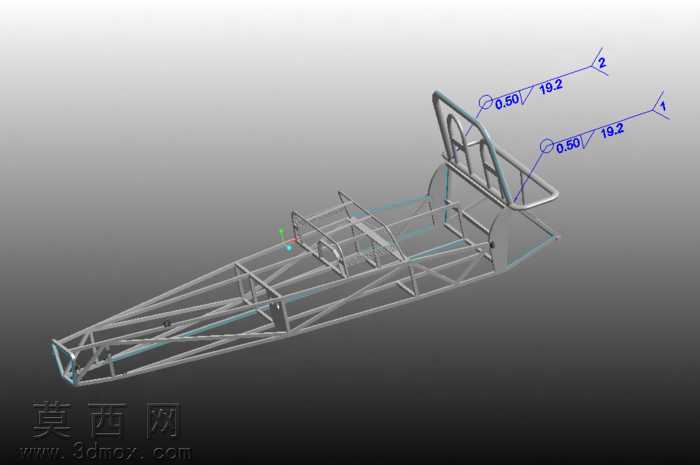

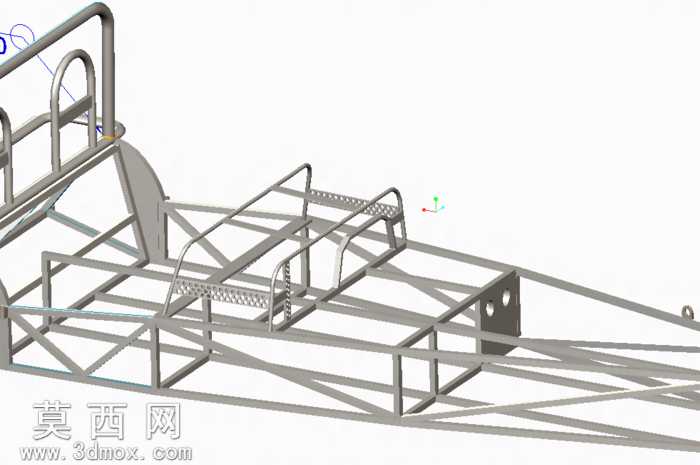

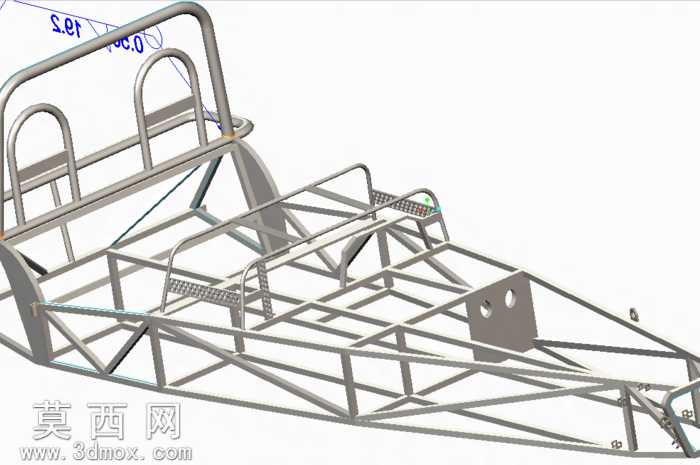

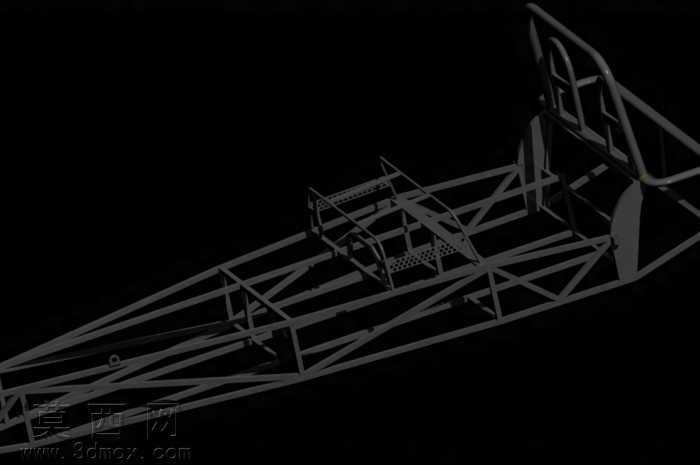

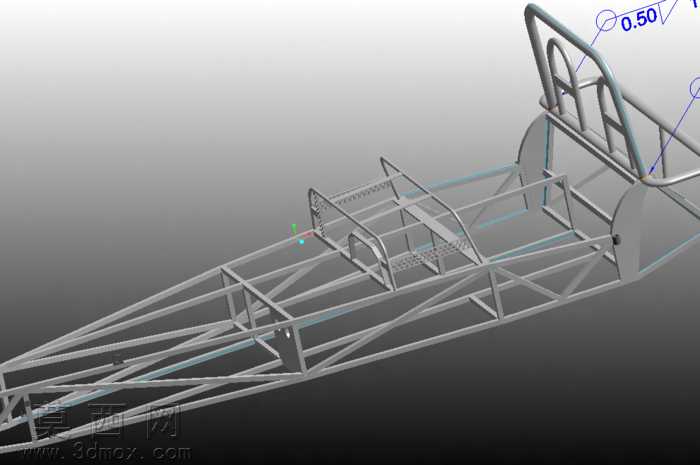

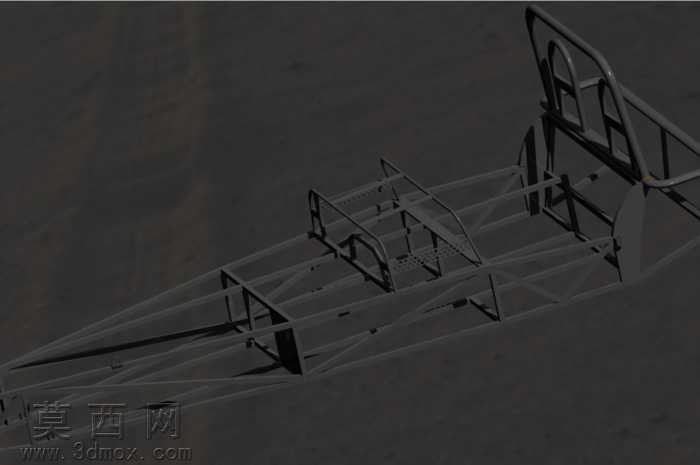

本作品为Locost风格轻量化钢管赛车车架的三维结构设计，采用Creo 2.0完成全参数化建模，完整还原了经典自制跑车的管式空间桁架结构特征。建模过程中以钢管空间桁架的力学传递逻辑为核心，先通过基准点、基准轴搭建空间定位骨架，精准确定每根钢管的空间走向与连接节点位置，所有管件均采用圆形截面管材特征生成，严格控制管件之间的相贯线贴合精度，保证后续焊接工艺的可实现性，避免出现结构干涉或虚接的问题。结构设计上遵循赛车车架的载荷传递路径，前部设置了碰撞吸能区的锥形桁架结构，中部为环绕驾驶舱的高强度防滚笼结构，包含主防滚环、前防滚环、侧边防撞杆以及斜向加强撑杆，后部为动力总成安装的承载框架，各部分通过斜向支撑管件形成稳定的三角形桁架结构，最大化提升车架的抗扭刚度与抗弯强度，同时尽可能降低整体结构重量。渲染阶段采用金属哑光材质模拟钢管的焊接毛坯质感，对关键连接节点做了细节强化展示，通过半透明辅助标注呈现关键位置的尺寸公差要求，比如管件对接的角度偏差、安装基准面的平面度要求等，直观体现结构的装配合理性。设计思路上参考了经典Locost Seven的车架布局逻辑，同时优化了部分管件的排布角度，减少不必要的结构冗余，在保证结构强度满足赛道行驶载荷要求的前提下，进一步压缩车架自重，预留出发动机、悬挂、转向系统以及驾驶舱部件的安装定位接口，所有安装位均做了贴合对应部件安装尺寸的结构设计，确保后续整车装配时各系统能够精准对位，为自制轻量化跑车的底盘制作提供精准的三维结构参考。
