木质书架组装粘合定位工装夹具

　　在定制木质家具的小批量生产、木工爱好者自制柜体构件的场景中，框架类组件的粘合工序一直是影响成品精度的关键环节——尤其是多格层的书架结构，横向隔板、纵向侧撑、外围边框的拼接需要同时保证多个接合面的压力均匀、邻接构件的垂直度与平行度符合要求，单纯依靠手工扶持、F夹零散固定的方式，很容易出现粘接偏移、构件错位、胶层压力不均导致的开缝问题，最终影响书架的整体装配精度与结构强度。这款书架装配夹具正是针对这类格构式木质框架的粘合需求设计，核心用途是在书架组件涂胶拼接后的固化周期内，为所有拼接构件提供稳定的周向定位与均匀的压紧力，避免固化过程中构件移位，同时大幅降低粘接工序的操作难度，减少单人操作时的扶持校准工作量。从功能特性来看，

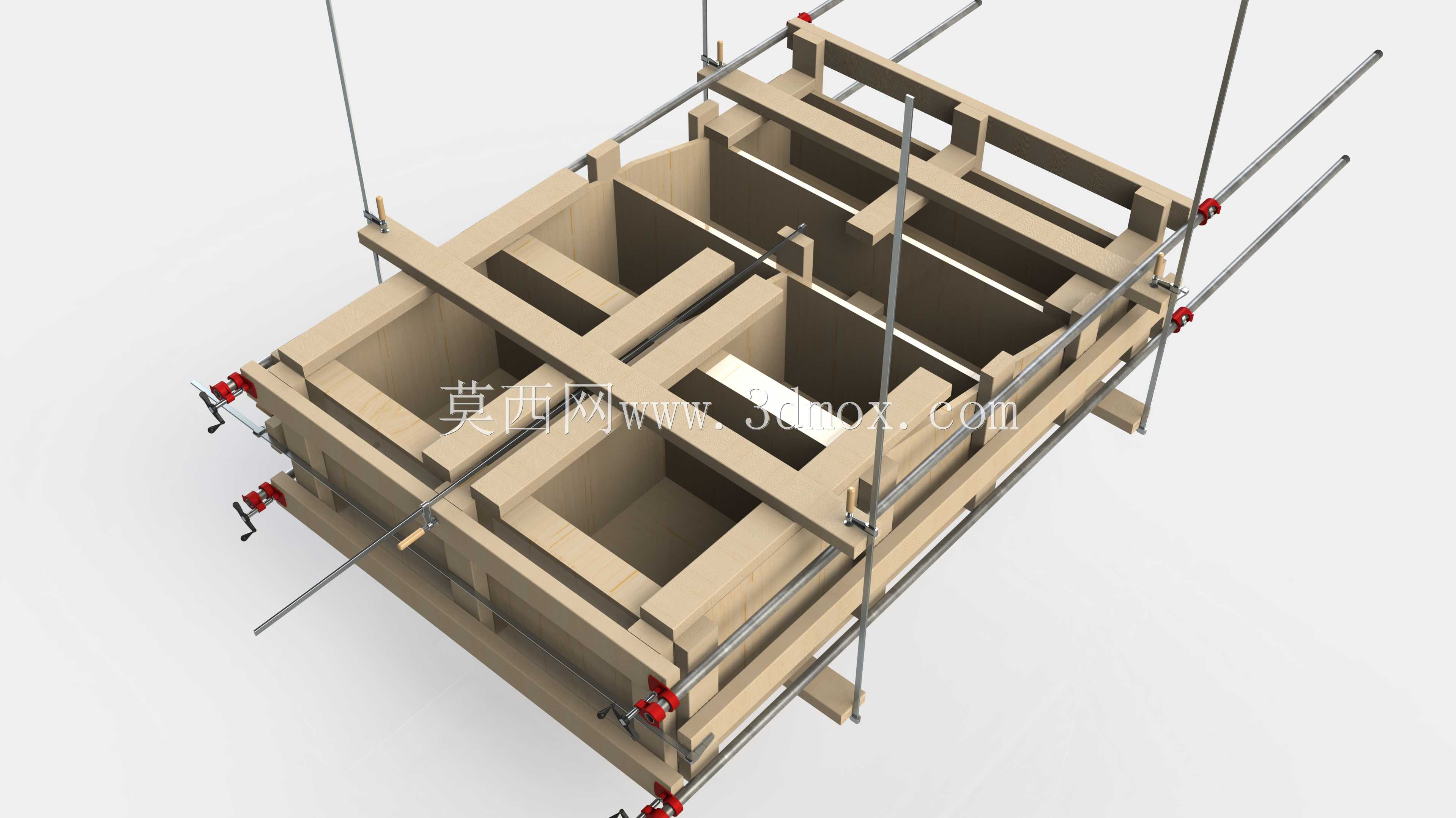

　　这套夹具采用模块化的组合结构，主体支撑部分采用标准2x4规格的木质型材作为压梁与定位挡边，这类型材是木工场景中极易获取的通用材料，出现磨损后可以快速替换，不需要定制特殊加工的配件；周向的拉紧结构采用通长的金属螺杆配合快速锁紧夹，螺杆的长度可以根据待组装书架的整体外形尺寸灵活调整，不需要针对单一规格的书架做专属定制，能够适配一定尺寸范围内不同长宽高的格构式书架粘接作业。设计过程中优先考虑了操作的便捷性，没有采用复杂的联动压紧结构，所有的压紧点都可以独立调整：针对书架的横向隔板位置，配套的横向压梁可以对应隔板的分布位置灵活挪动，保证每道隔板与侧撑的接合面都能获得垂直于拼接缝的正向压力，避免斜向压力导致的隔板滑移；

　　纵向的拉紧螺杆沿夹具的周向均匀分布，锁紧时可以按照对角顺序逐步加压，避免单侧压力过大导致的框架整体变形，不需要额外的直角靠尺反复校准垂直度，夹具本身的定位挡边就可以为书架的外围边框提供垂直定位基准。关于安装边界与适配尺寸，这套夹具的有效夹持范围完全由螺杆的可用长度决定，常规配置下可以满足长度1200mm、深度400mm、高度800mm以内的多格书架粘接需求，如果需要加工更大尺寸的书架，只需要更换更长规格的通丝螺杆即可，不需要改动其余的木质压梁结构；夹具的整体放置不需要特殊的安装基础，只要放置在水平的工作台面上就可以开展作业，所有的锁紧部件都位于夹具的外侧，操作时不会与待粘接的书架构件产生干涉，

　　涂胶完成后可以直接将预拼接的书架框架整体放入夹具内，依次调整各压梁位置、锁紧螺杆夹头即可完成装夹，整个装夹过程单人即可完成，不需要额外的辅助人员配合。在实际使用过程中，这套夹具还可以拓展用于其他同类型格构式木质框架的粘接作业，比如小型储物柜、多格收纳盒的框架粘接，只需要根据构件的厚度调整压梁的垫高层就可以适配，不需要对夹具主体做结构性修改；相比市面上销售的整体式木工粘接夹具，这套组合式结构的存储占用空间更小，作业完成后可以将螺杆、压梁全部拆解收纳，不会占用过多的 workshop 存储空间，同时木质压梁与木质构件接触时不会像金属压块那样容易在工件表面留下压痕，必要时只需要在压梁与工件之间垫上薄的防护纸就可以完全避免工件表面损伤。需要注意的是，使用时需要保证工作台面的水平度，避免夹具放置倾斜导致框架粘接后出现整体扭曲，锁紧螺杆时的力矩不需要过大，以胶层均匀挤出少量余胶为合适状态，过大的锁紧力反而可能导致木质构件被压溃变形，尤其是采用松木这类质地较软的木材制作书架时，需要适当控制锁紧力，或者在压梁与工件接触的位置增加加宽的压强分散垫，避免局部压力过大导致的构件凹陷。
