可调式PCB电路板焊接夹持工装

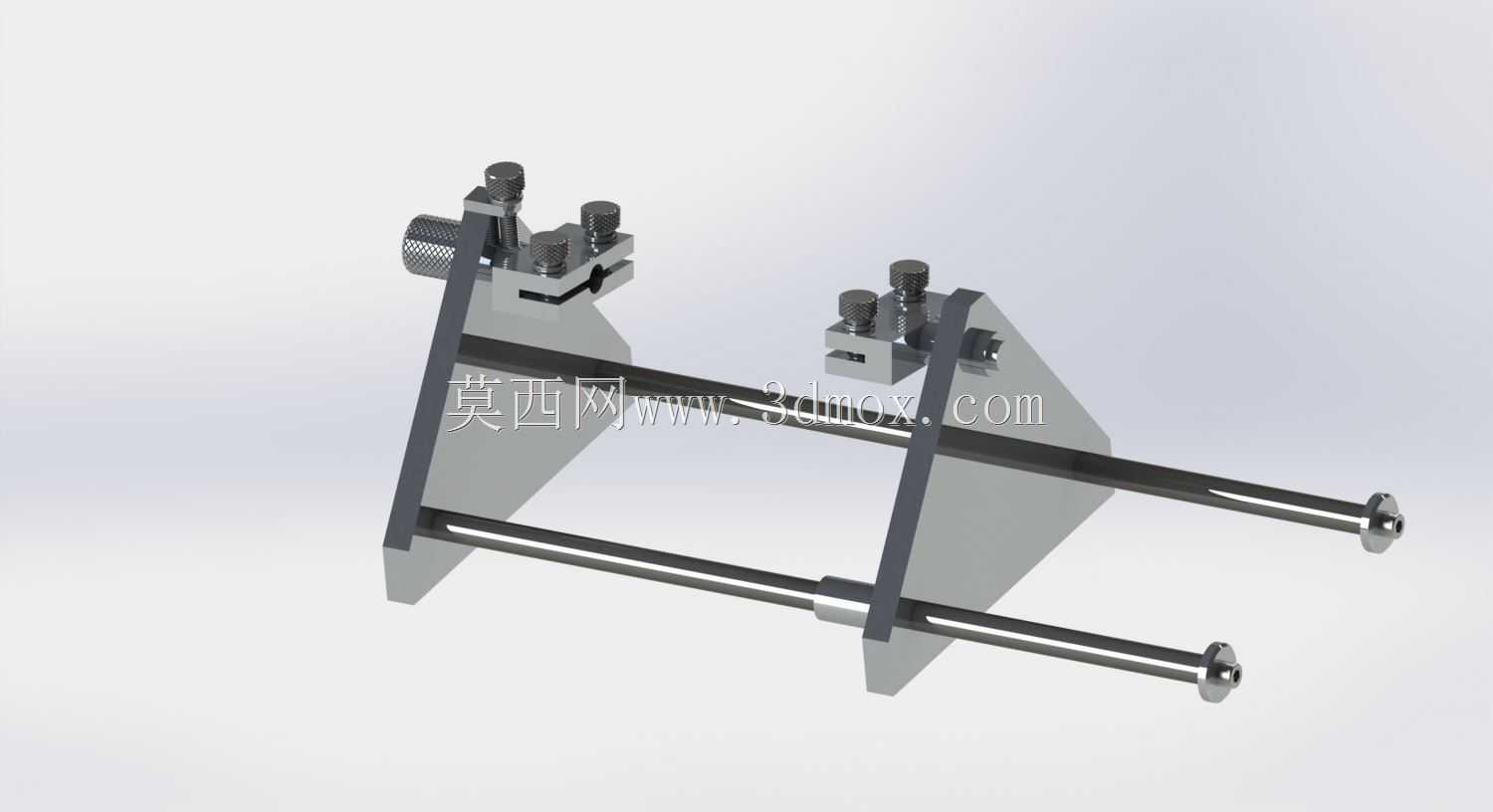

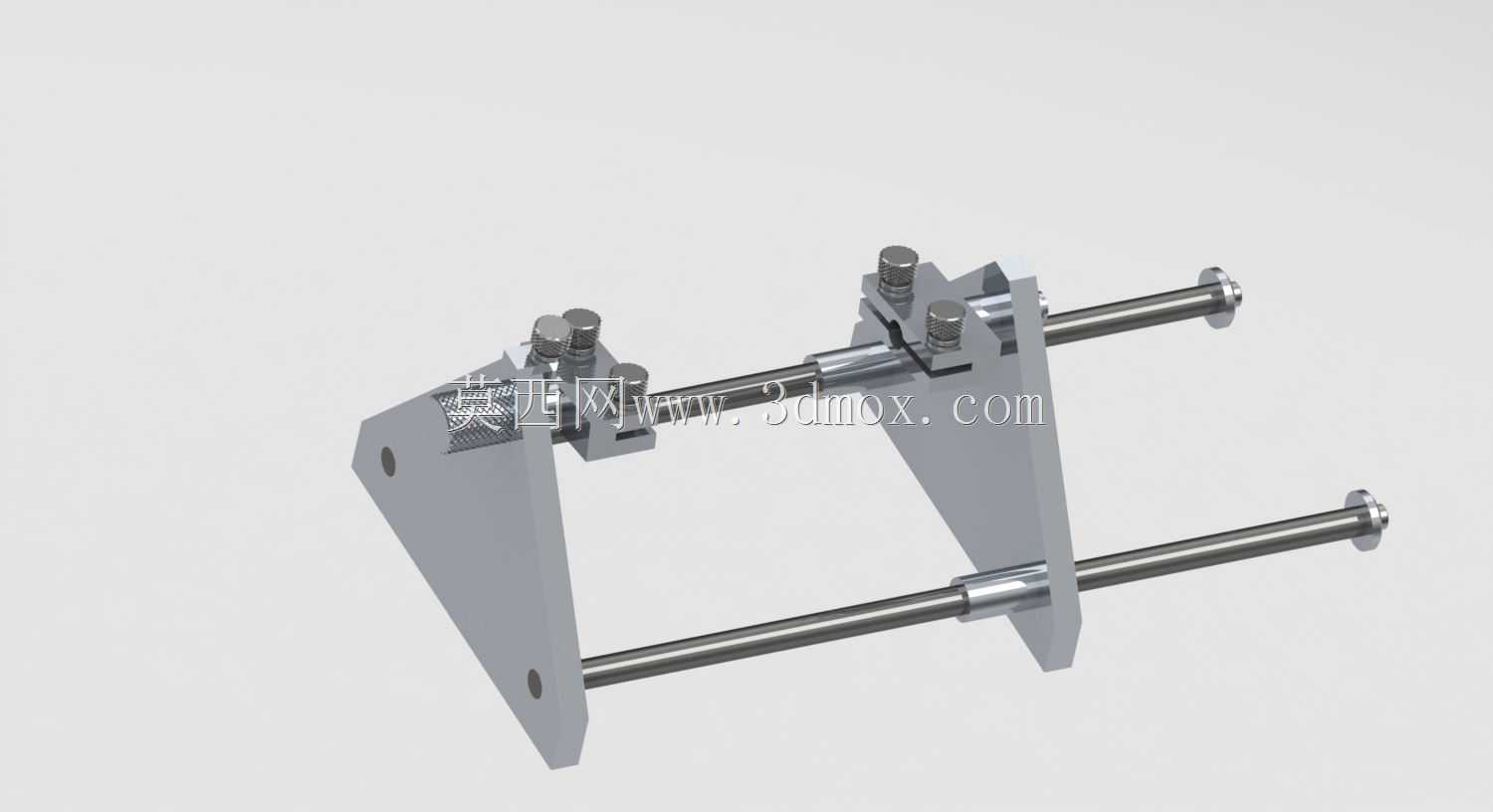

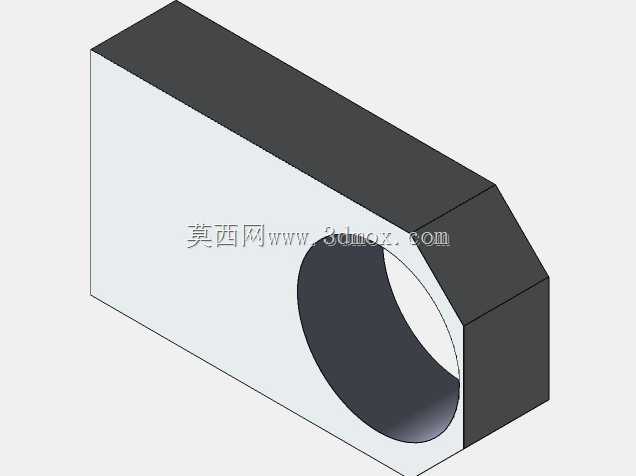

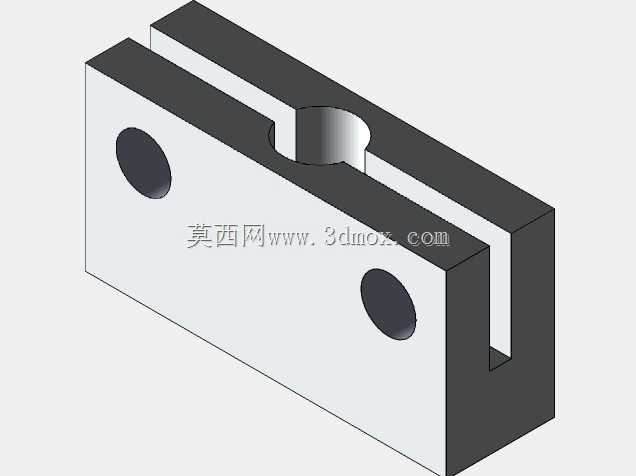

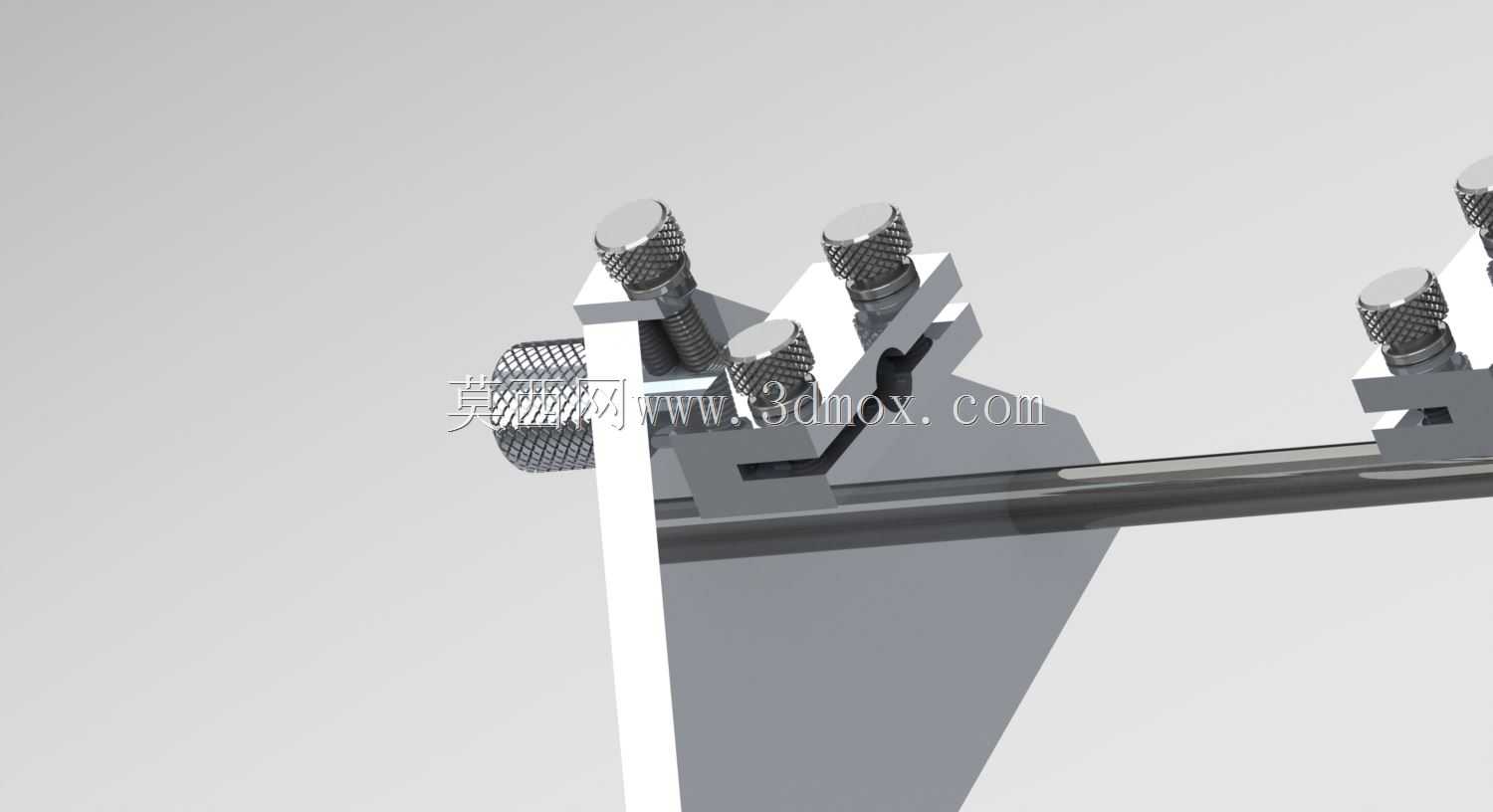

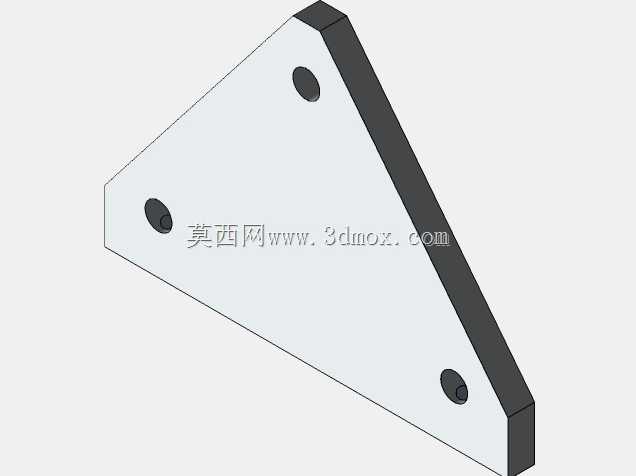

　　在电子制造的小批量样板焊接、实验室电路调试、维修返修场景中，PCB板的固定一直是影响焊接效率与焊点质量的关键细节——手持焊接时板体晃动容易导致焊锡桥连、元件偏移，普通台钳夹持又容易压伤板边、刮花覆铜层，针对这类痛点设计的这款PCB焊接夹持支架，完全围绕焊接作业的实际操作需求做结构适配。整个装置分为静止基座与滑动夹持两个核心模块，静止部分采用三角支撑式立板结构，底部通过两根平行的光轴导轨作为滑动导向基准，光轴两端做了限位挡头设计，避免滑动部件在调整行程时脱出导轨，滑动模块可沿着光轴做轴向平移，以此适配不同长度尺寸的PCB板，调整到位后通过侧部的滚花手拧螺钉锁紧，无需额外工具就能快速完成板件尺寸适配，

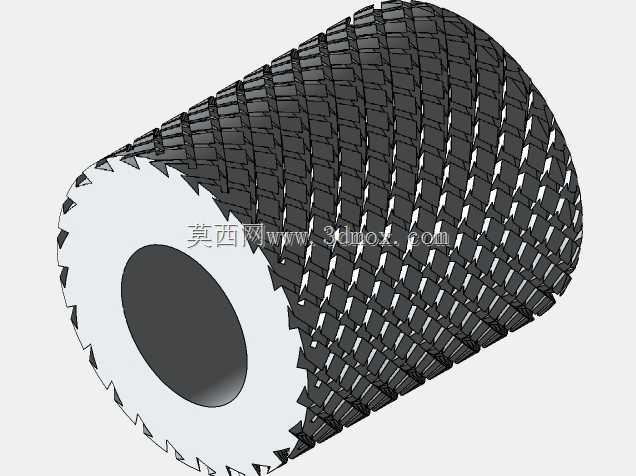

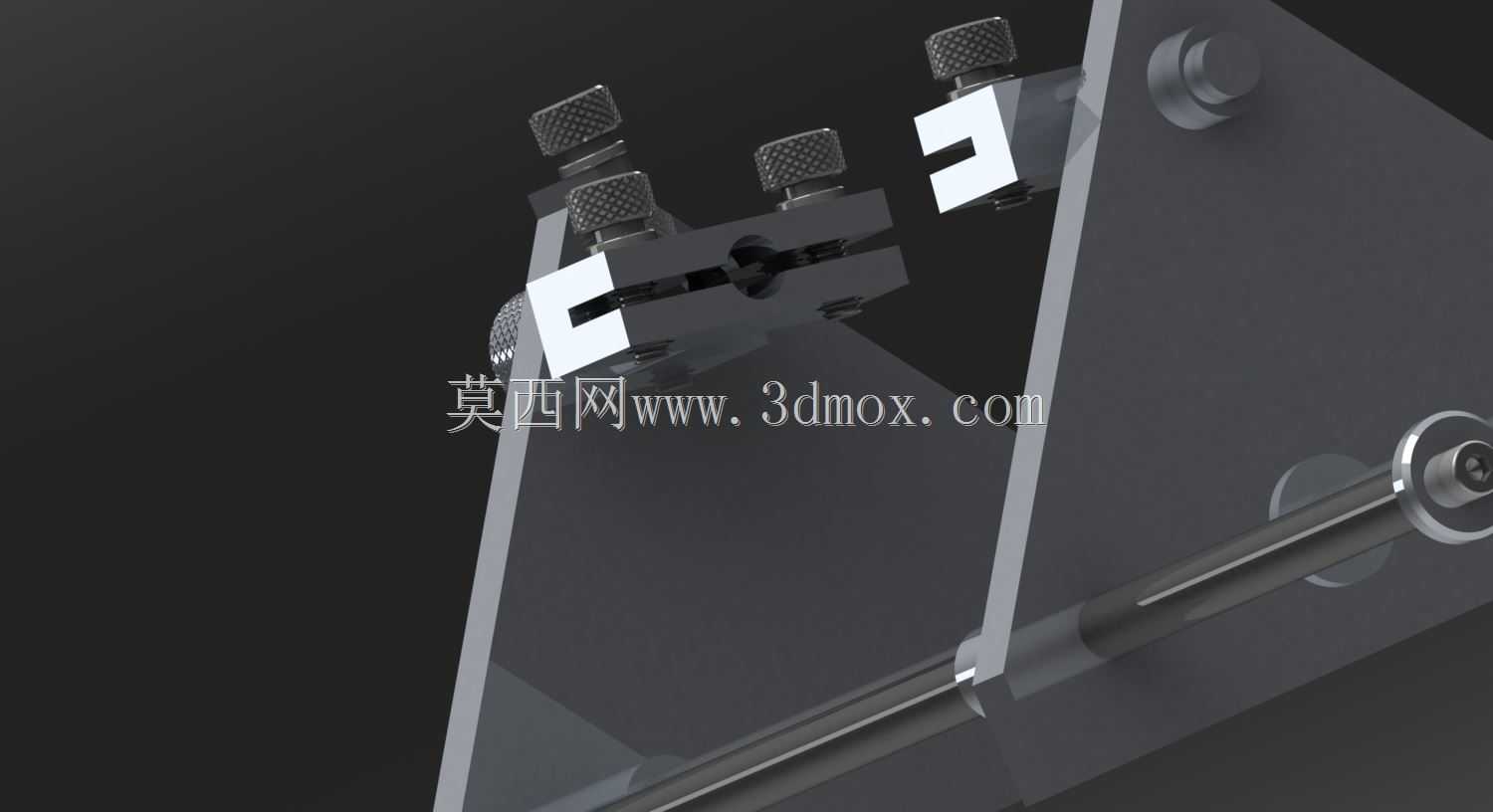

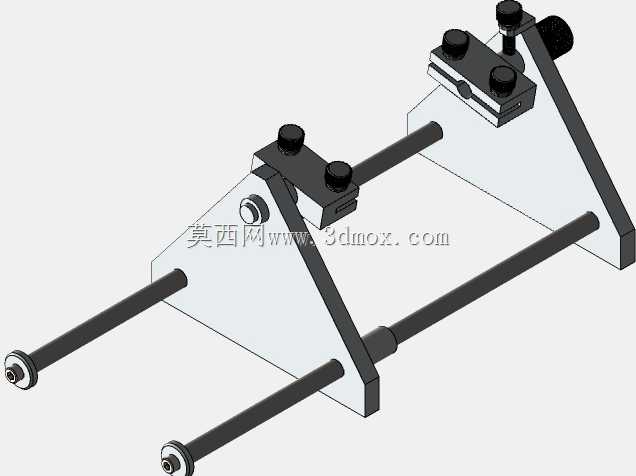

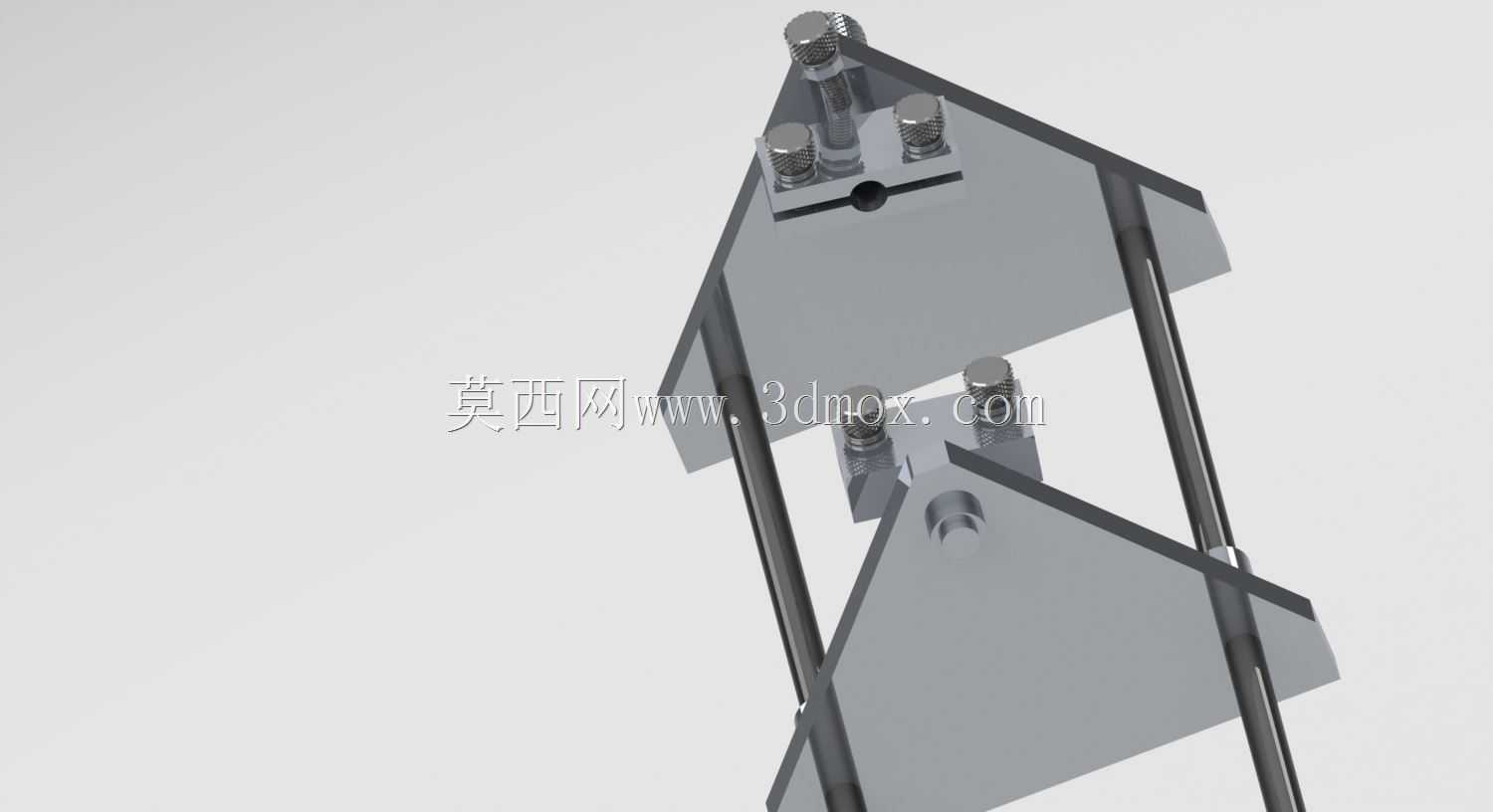

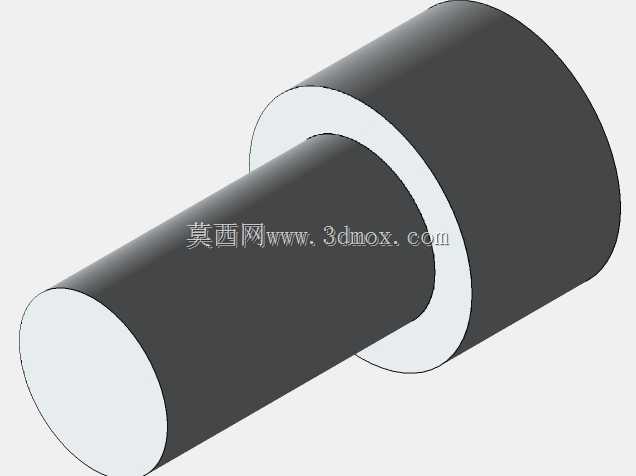

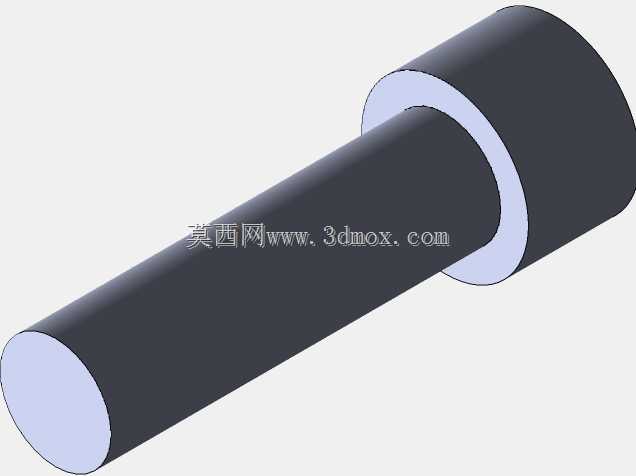

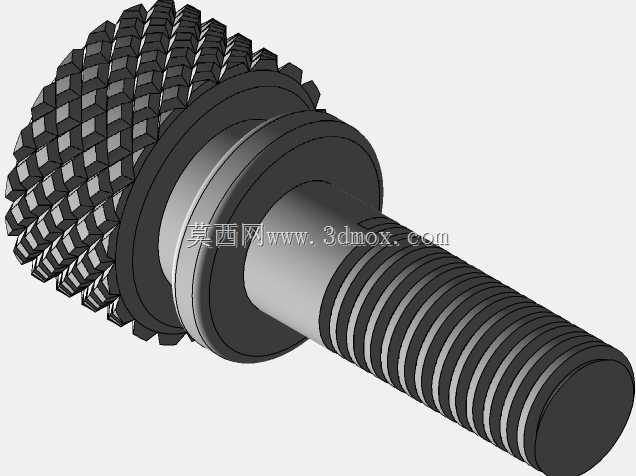

　　适配范围覆盖常规实验用的小尺寸样板到中等规格的功能板，夹持边界可覆盖从指甲盖大小的电源模块板到长度接近光轴有效行程的控制板。夹持端采用压块式锁紧结构，每个立板上配置两组带压头的锁紧螺钉，压头接触PCB板的位置做了平面钝化处理，不会像尖顶螺钉那样压裂板边或者顶伤板上的表贴元件，锁紧时只需要拧紧顶部的螺母就能将PCB板牢牢压在立板的支撑台阶上，支撑台阶预留了足够的避让空间，不会碰到板背面的引脚或者焊点，焊接时可以直接翻转板体做背面焊接，不需要反复拆装板件。从结构设计的选材逻辑来看，主体支撑件采用铝合金材质加工，兼顾轻量化与结构刚性，日常使用中不会因为焊渣掉落产生变形，光轴采用镀铬碳钢材质，滑动顺畅无卡顿，

　　长期使用也不会因为焊锡飞溅附着导致滑动卡滞，所有锁紧螺钉与螺母都采用标准件，后期维护更换不需要定制非标零件。在实际作业场景中，这款支架可以直接放置在焊接工作台面上，三角支撑的底座结构重心靠下，焊接时即使手部施加一定的按压力，支架也不会出现侧翻或者滑移，两个立板之间的镂空区域给电烙铁、焊锡丝的操作留出了充足的操作空间，不会像封闭式焊接夹具那样遮挡操作视线，焊接多引脚接插件、贴片芯片这类需要精准对位的元件时，稳定的夹持状态能有效减少手抖导致的焊接缺陷，对于需要长时间焊接的样板制作场景，这种可解放双手的夹持结构能大幅降低作业疲劳度。设计时特意规避了复杂的传动与调节结构，整个装置没有易损的弹性零件或者复杂的齿轮齿条结构，

　　滑动调整的阻尼感适中，单手就能推动滑动模块调整夹持间距，锁紧后的夹持力足够固定1.6mm标准厚度的FR4板材，即使是焊接时需要轻微用力按压元件引脚，板体也不会出现松动位移，立板的高度经过反复适配，夹持后PCB板的板面距离工作台面有足够的高度，不会因为板体贴紧台面导致背面元件被顶掉，也方便焊接时的烟气散出，不会在板面积攒焊烟残留。
