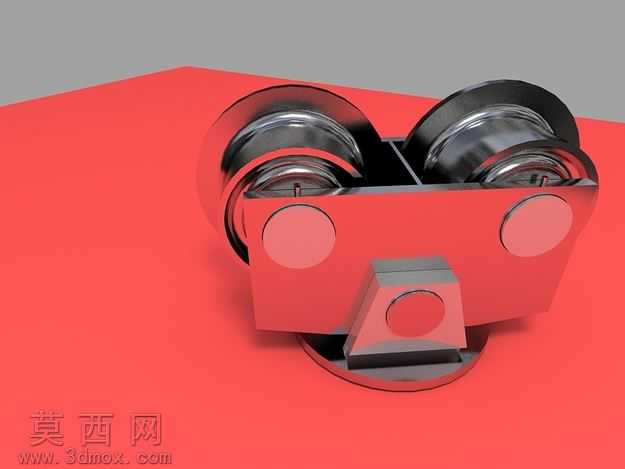

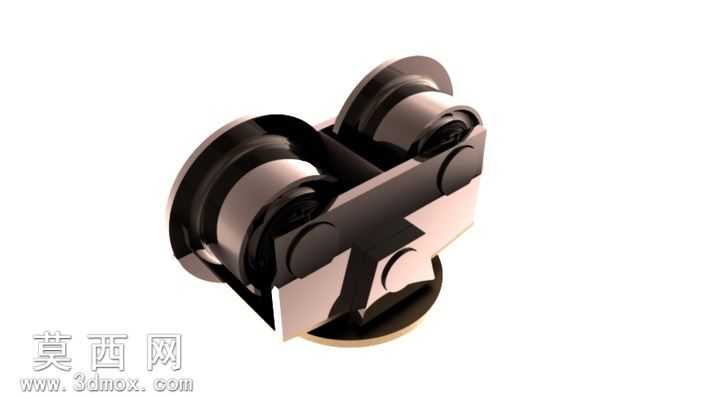

螺杆安装式双滚轮万向脚轮三维设计

本模型为螺杆安装式双滚轮万向脚轮，建模过程严格遵循工业脚轮的实际生产尺寸规范，首先通过草图绘制完成顶部安装螺杆的牙型轮廓，采用螺旋扫描特征生成标准外螺纹结构，保证螺纹参数与通用安装螺孔的适配性，螺杆下方衔接的转向连接座采用回转体特征建模，预留与滚轮支架的转动配合间隙，确保万向转动功能的结构合理性。滚轮支架部分采用双侧包覆式结构设计，通过拉伸、切除特征完成支架的主体造型，对支架与滚轮的连接轴孔位置做同轴度约束，保证双滚轮转动时无卡滞问题。双滚轮采用分体式并排布局，单个滚轮的轮面采用圆弧过渡造型，建模时通过曲面放样完成轮面的弧度设计，既保证轮面与接触面的贴合度，又能降低滚动时的摩擦阻力，滚轮内部预留轴承安装位的结构特征，还原真实脚轮的转动支撑结构。材质渲染阶段，安装螺杆赋予镀锌金属材质，调整金属粗糙度参数还原金属件的哑光镀锌质感，转向座与滚轮支架赋予黑色增强尼龙材质，添加细微的磨砂纹理表现工程塑料的表面质感，双滚轮部分采用黑色聚氨酯材质，调整材质的软质反光属性，还原聚氨酯轮面的弹性视觉特征，所有配合面的边缘均添加符合注塑工艺要求的圆角特征，避免尖锐棱角的设计，符合实际产品的生产工艺要求。设计过程中重点考量万向结构的转动自由度，通过装配约束限制连接座与支架的轴向窜动，同时保留360度水平转动的自由度，双滚轮的独立转动结构可在转向时实现差速滚动，避免转向时的轮面拖拽问题，整体模型的所有结构特征均对应实际脚轮的装配逻辑，无冗余建模特征，各部件的尺寸比例符合轻型家具脚轮的通用规格，可直接用于脚轮产品的结构展示、装配模拟以及相关设备的脚轮配套选型参考。
