弹簧式划线圆规工业级绘图工具结构

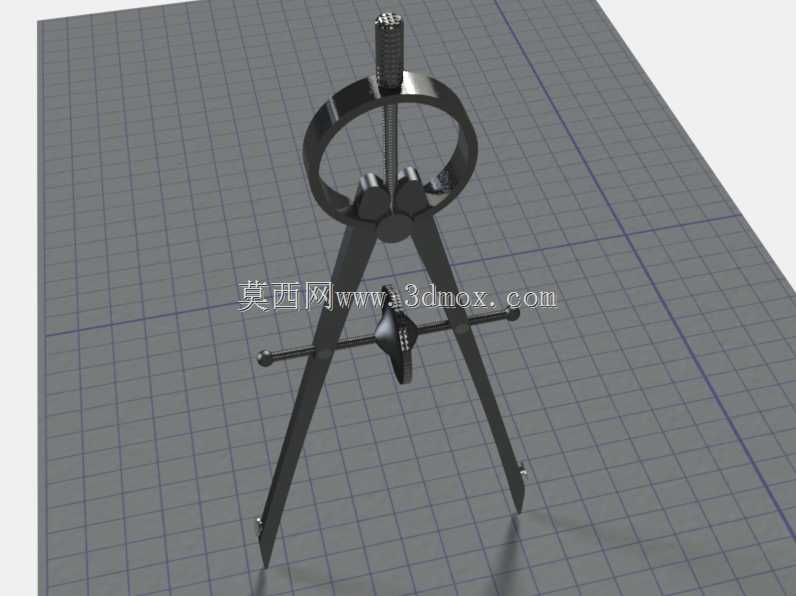

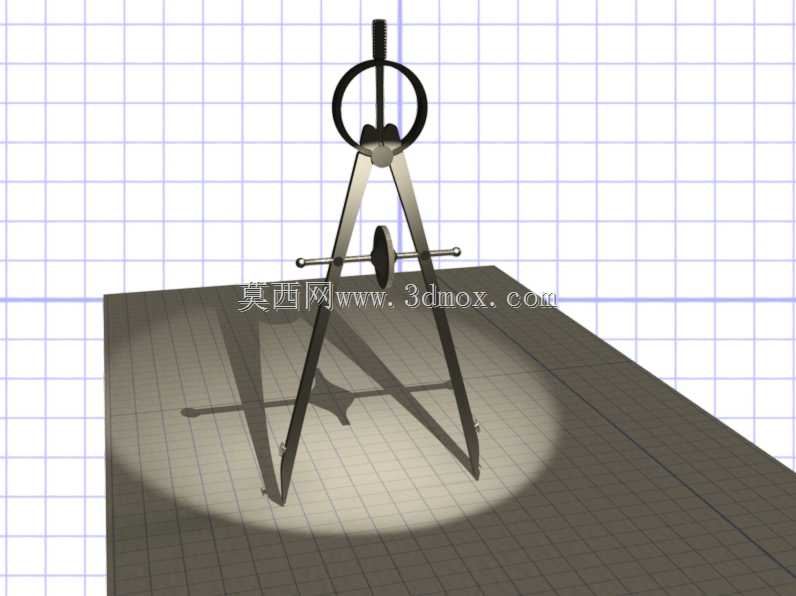

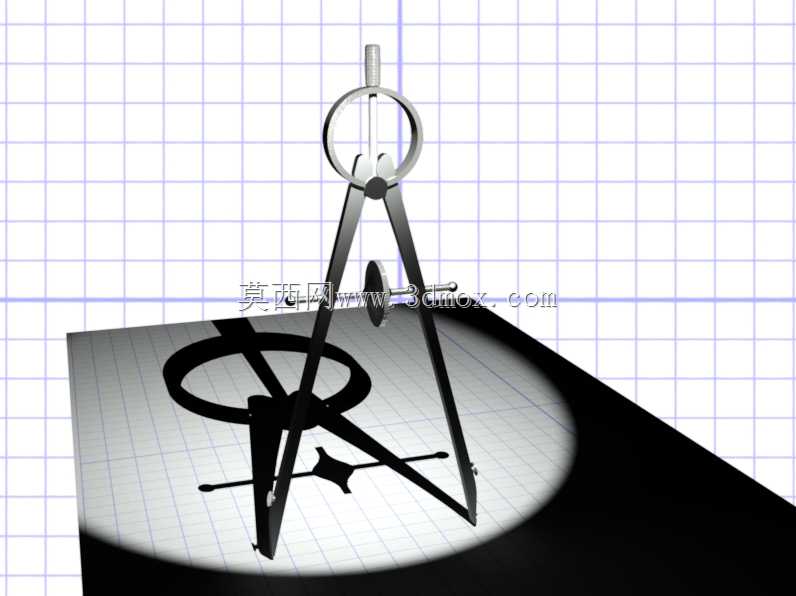

　　在机械加工划线工序、钣金放样作业、工程制图实操场景中，这类弹簧式圆规是一线钳工、放样工、制图人员高频使用的手动作业工具，区别于学生绘图用的简易圆规，工业级弹簧圆规的结构强度、调节精度、作业耐用度都针对工业场景做了针对性强化。从实际作业用途来看，该工具主要用于金属板材、工件表面的圆弧划线、等距分段、圆周等分标记，也可配合高度尺完成工件表面的位置度找正、孔位中心定位，在单件小批量加工、设备维修配做、工装现场调试环节，这类手动划线工具的灵活度是大型数控划线设备无法替代的，不需要提前编程、不需要外接动力，拿取即可作业，适配现场复杂的作业工况。从功能特性来看，这款圆规采用顶部环形弹簧配合中部微调螺杆的结构，

　　顶部的环形弹簧持续提供两个规脚的张开张力，中部的微调螺杆带滚花调节轮，转动调节轮时可以精准控制两个规脚的张开距离，相比普通铰接式圆规，这种结构不会因为手部施力变化导致规脚移位，划线过程中开度稳定性更好，能保证圆弧半径的一致性；两个规脚采用高碳钢材质，尖端做了淬火硬化处理，硬度可达HRC55以上，在钢板、铝板、木质样板表面划线时不会出现尖端卷边、磨损过快的问题，长期作业也能保持尖端的锐利度，保证划线线条清晰无毛刺。从设计思路层面拆解，这款圆规的结构完全围绕工业划线的实际需求搭建：规脚的铰接位置做了加厚处理，避免反复开合出现铰接间隙导致的开度误差；中部微调螺杆的螺距选用0.5mm的细牙螺纹，

　　转动调节轮时每一圈的开度变化量控制在1mm以内，配合滚花轮的阻尼手感，可以实现0.1mm级别的半径微调，满足精密划线的精度要求；规脚的截面采用梯形变截面设计，靠近铰接点的位置厚度更大，向尖端逐步收窄，既保证了规脚整体的抗弯强度，在按压划线时不会出现规脚弯曲变形，又能让尖端位置尽量收窄，减少划线时的视线遮挡，方便作业人员对准基准位置。从外形尺寸与安装边界来看，这款圆规属于中号工业划线规，完全收拢时整体长度约150mm，最大可张开半径约120mm，适配常规工件的划线作业需求，整体重量控制在120g左右，单手握持时重心落在铰接点位置，长时间握持作业不容易出现手部疲劳；规脚尖端的伸出长度可以通过侧面的锁紧旋钮调整，针对不同厚度的工件、

　　不同深度的划线需求，可以灵活调整尖端伸出量，调整完成后旋钮锁紧即可固定伸出长度，避免作业过程中尖端回缩；顶部的环形弹簧采用65Mn弹簧钢制作，经过回火处理，长期反复开合不会出现弹力衰减，保证规脚始终贴紧微调螺杆的端面，消除螺纹间隙带来的回程误差。在实际使用场景中，这类圆规还可以配合划线针、样冲使用，先通过圆规划出圆弧基准线，再用样冲在关键位置打冲眼标记，为后续的钻孔、锯切、铣削工序提供清晰的加工基准；在钣金放样作业中，针对大尺寸板材的圆弧下料，还可以通过加装延长杆的方式扩大划线半径，但这款基础款圆规的开度范围已经覆盖了80%以上的常规现场划线需求，不需要额外加装配件即可完成大部分作业。结构设计上没有多余的冗余部件，所有零件都具备实际功能：铰接轴采用过盈配合加端面铆接的方式固定，不会出现轴销松动脱落的问题；微调螺杆的两端做了限位台，防止调节过度导致螺杆从规脚的螺纹孔中脱出；滚花调节轮的表面做了网纹滚花处理，手上沾有切削液、油污时也能稳定转动调节轮，不会出现打滑的情况。针对车间现场的复杂工况，这款圆规的所有金属部件都做了发黑防锈处理，在潮湿的车间环境中长期存放也不会出现锈蚀，不需要特殊的养护，使用后擦干净表面的铁屑、油污即可放入工具柜存放，维护成本极低。
