偏移量0.25英寸千分表测量尖端结构

　　在精密尺寸检测场景中，这类带固定偏移量的千分表尖端，主要解决常规同轴测头无法触及的台阶面、窄槽侧壁、错位基准面的测量需求，常见于机加工工序间的形位公差检测、工装夹具装夹定位后的位置度复核、小型精密组件装配时的间隙与错位量校验环节。日常在加工中心工位旁的工序巡检、计量室的小零件尺寸抽检、自动化检测工位的接触式测头替换场景里，这类偏移测头的使用频率远高于常规同轴测头，尤其是当被测特征的基准面与测量面存在固定水平错位时，不需要额外搭建偏移支架，直接更换测头就能完成测量，能大幅减少检具调整的辅助时间。

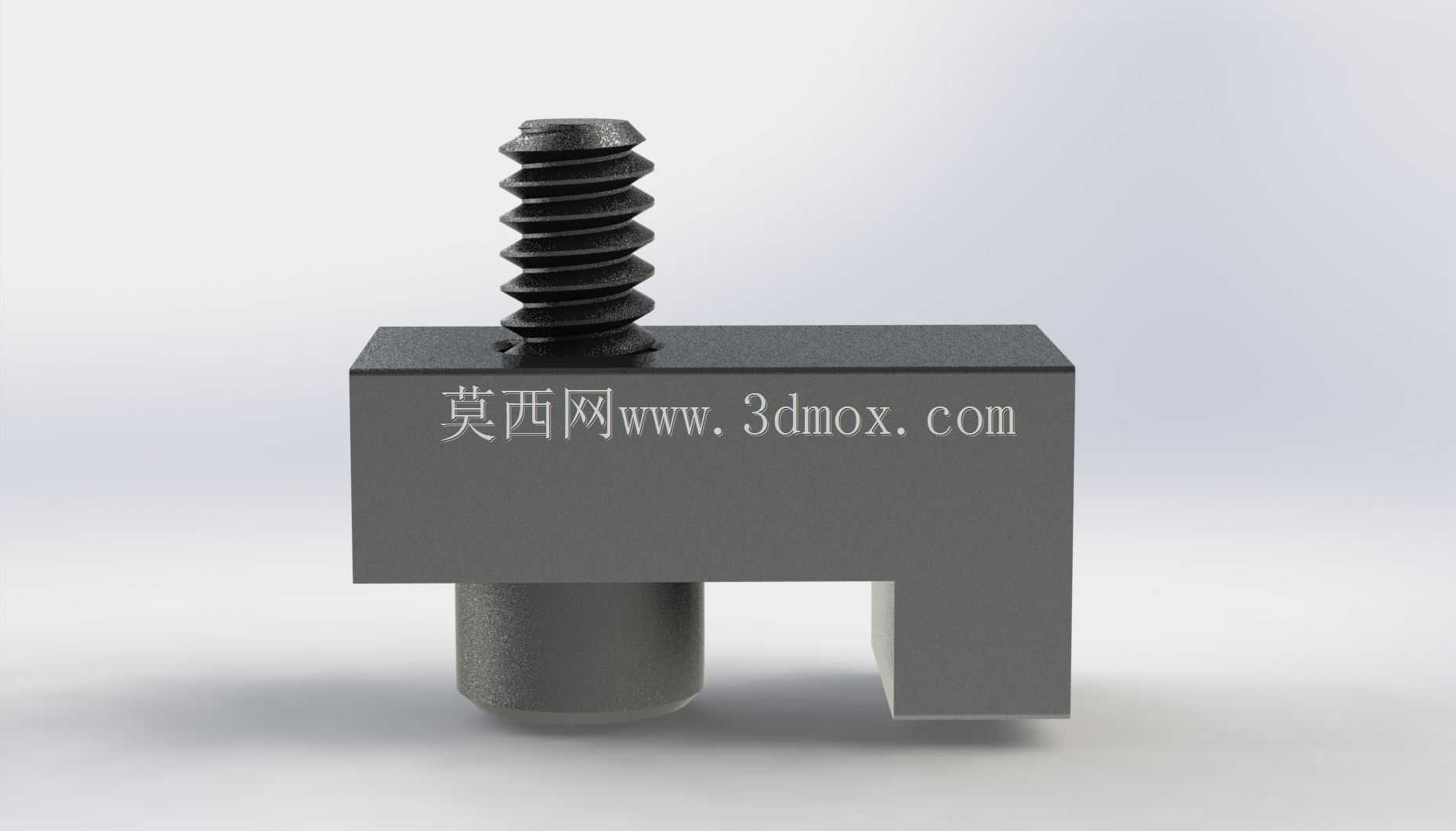

　　从结构设计来看，这个测头采用L型基座搭配顶部螺纹安装柱、底部圆柱测量端的布局，0.25英寸的偏移量是经过行业通用场景验证的常用规格，刚好覆盖多数小型机加工零件的台阶错位、槽边距测量的偏移需求，不需要定制特殊尺寸的测头。顶部的外螺纹采用千分表测头通用的安装螺纹规格，能直接适配市面上绝大多数主流品牌的杠杆千分表、普通百分表及千分表的测杆安装接口，不需要额外加工转换接头，更换时直接旋入锁紧即可完成装夹，安装同轴度由螺纹与基座安装面的垂直度公差保证，安装后测量端的轴线与表体测杆轴线平行，偏移量的公差控制在微米级，避免因测头本身的偏移误差引入测量系统偏差。

　　基座部分采用方块式结构，一方面是为了保证螺纹安装端与底部测量端的位置精度，方块结构在加工时更容易通过一次装夹完成两个垂直面的磨削加工，保证两个安装端的位置度；另一方面方块的侧面可以作为安装时的对齐基准，更换测头时可以用直角尺靠住基座侧面与表体测杆的基准面，快速确认测头安装方向是否正确，避免测头偏转导致测量方向错位。底部的测量端采用圆柱型结构，测量端面为平面，接触被测工件时为面接触，相比球头测头，在测量台阶面的高度差、窄槽的深度时，不会因为球头半径带来的测量误差，尤其是测量带有微小倒角的台阶边缘时，平面测头能直接贴合到台阶的有效测量面上，不会滑入倒角区域造成读数偏小的问题。

　　从安装边界来看，顶部螺纹的旋入深度有明确的设计限制，基座的顶面作为安装限位面，旋入时贴紧表体测杆的安装端面即可，不需要额外控制旋入力矩，常规的手动拧紧就能保证安装牢固，不会在测量过程中出现松动偏移。L型结构的悬空侧厚度经过优化，在保证整体结构刚性的前提下尽可能缩小厚度，能伸入宽度3mm以上的窄槽内部完成测量，不会因为测头本体过宽与槽壁发生干涉。测量端的圆柱伸出长度也经过匹配设计，当测头安装到位后，测量端的有效测量行程能覆盖千分表本身的全量程范围，不会因为测头长度不足导致表体超程，也不会因为长度过长造成测量端刚性不足，在接触工件时发生挠曲变形影响测量读数的准确性。

　　在实际使用中，这类偏移测头的磨损主要集中在底部测量端面，设计时测量端采用与常规测头一致的硬质合金材质，表面硬度达到HRC60以上，长期接触钢制、铝制工件表面也不会出现明显的磨损变形，能长期保持测量端的平面度与位置精度。相比用普通测头加偏移垫片的临时改装方案，这种一体化结构的偏移测头没有装配间隙，测量时的重复定位精度能控制在1微米以内，完全满足精密零件检测的精度要求，不会出现垫片松动、滑移导致的测量数据跳变问题。在自动化检测工位上使用时，这类一体化测头的抗振性能也更好，设备快速移动触发测量的过程中，不会因为装配结构的间隙产生误触发信号，能提升自动检测的运行稳定性。
