长距离多弯道物料输送线结构设计

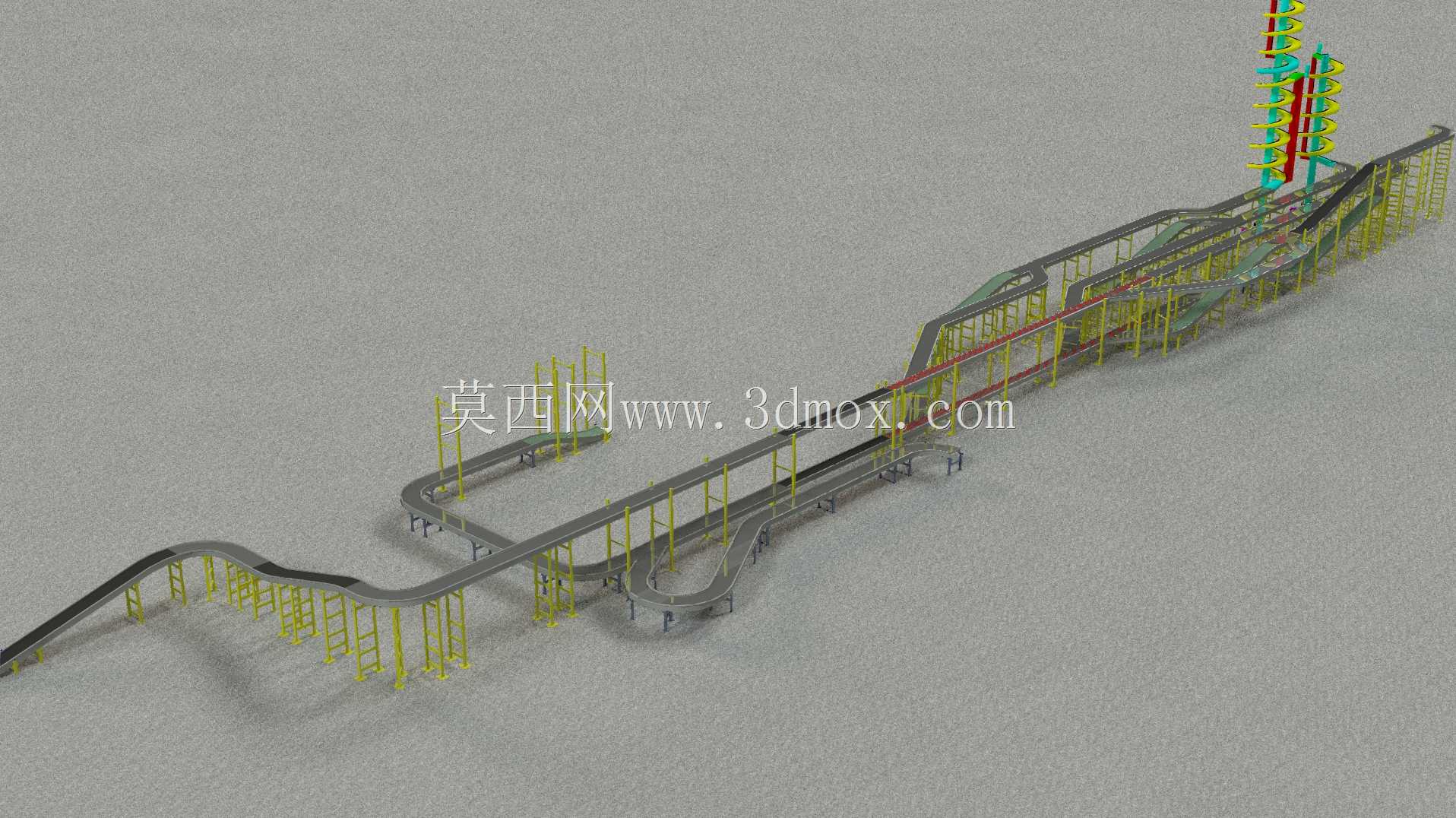

　　这套长距离多弯道输送结构，主要面向厂区内跨工段物料转运场景设计，可适配轻工制造、食品加工、电商仓储分拣等多个领域的散料、箱装件连续输送需求，能在有限的车间平面空间内，通过多段弯道衔接完成不同作业区之间的物料流转，避免直线输送对厂房空间的过度占用，同时减少中间转运环节的人工干预，降低物料磕碰与转运耗时。从结构组成来看，整套设备包含封闭输送轨道、分段式支撑支架、端部提升换向结构三个核心部分，轨道部分采用分段拼接设计，每段轨道的接口处设置定位止口，保证拼接后轨道内槽的同轴度误差控制在合理范围内，避免输送载体运行时出现卡滞、跳动问题。支撑支架采用标准化型材焊接成型，根据轨道走向的不同，支架高度随安装地面的标高差做适配调整，

　　每处支架底部设置可调脚杯，可在安装时微调高度，抵消地面不平整带来的安装误差，保证轨道整体的水平度符合运行要求。弯道段的轨道设计是整套结构的核心难点，设计时根据输送载体的转弯半径要求，对弯道处的轨道曲率做连续平滑过渡，避免出现曲率突变点，同时弯道段的外侧轨道适当抬高，抵消输送载体高速过弯时的离心力，防止物料从载体上滑落，也减少载体与轨道侧壁的硬摩擦，延长易损件的更换周期。端部的提升换向结构采用螺旋导向轨道设计，可将水平输送过来的载体平稳提升至上层轨道，完成输送方向的180度换向，实现物料的循环输送，该结构无需额外设置顶升移栽机构，仅通过轨道的导向即可完成换向动作，减少了动力组件的配置数量，降低了设备后期的维护点位。安装边界方面，

　　整套输送线的水平投影长度可根据实际厂区布局做分段增减，单段标准轨道长度为2米，弯道段的转弯半径根据输送物料的尺寸做适配调整，常规箱装件输送时转弯半径不小于1.2米，设备整体安装高度从地面到轨道顶面的距离可在0.8米到1.5米之间调整，适配不同作业高度的人工接料或设备对接需求。设计过程中优先考虑了结构的模块化属性，所有支架、轨道段均采用统一的连接孔位设计，现场安装时无需二次打孔焊接，仅通过标准紧固件即可完成组装，大幅缩短现场安装调试周期，同时后期产线调整时，可对现有段体进行拆解重组，减少结构件的报废浪费。轨道的内槽尺寸根据输送载体的轮距做匹配设计，槽内设置耐磨衬条，减少载体滚轮与轨道本体的磨损，衬条采用快拆结构，磨损后可直接抽出更换，

　　无需拆解整段轨道。支撑支架的间距根据输送物料的单重做调整，输送轻质箱装件时间距可设置为1.5米，输送较重的工业工件时间距缩小至0.8米，保证轨道的承重挠度符合使用要求，避免长期负载下轨道出现下弯变形。整套结构的动力配置可根据输送长度选择端部摩擦驱动或中间分段驱动，长距离输送时每隔10米设置一组辅助驱动轮，抵消输送载体运行时的阻力累积，保证整条线体的运行速度稳定在0.2m/s到0.5m/s之间可调，适配不同生产节拍的输送需求。在安全防护设计上，轨道两侧的支架上可根据需求加装防护网或导向挡板，防止输送过程中物料掉落砸伤地面作业人员，弯道段的外侧额外设置加高挡板，进一步提升过弯时的物料防护能力。对于需要在不同楼层间转运物料的场景，可将端部的螺旋提升段替换为垂直提升结构，实现水平输送与垂直提升的无缝衔接，无需额外配置独立提升机，减少设备的整体占地面积。
