工业用无动力辊筒输送支架结构设计

　　在车间物料周转、包装线接驳、仓储分拣等场景里，这类无动力辊筒输送结构是非常常见的低成本输送载体，不需要额外配置驱动单元，完全依靠物料自身重力或者人工推送就能完成工位间的物料转移，相比带式输送结构，它的维护成本更低，承载能力更强，尤其适合输送底部平整的箱装件、托盘件、成型工装件，在五金加工、电商仓储、食品包装、汽配组装的产线衔接段应用占比很高。

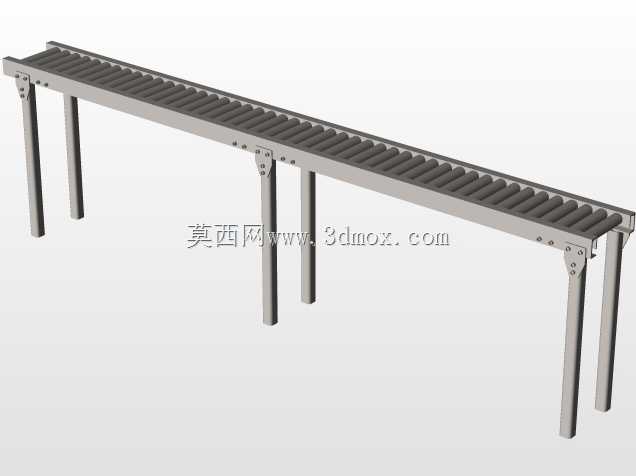

　　从结构设计逻辑来看，这套输送架采用分体式支腿搭配主梁的组合形式，支腿使用方管型材焊接加工，每侧支腿设置了双排安装孔位，能够根据现场作业的高度需求调整主梁的安装高度，适配不同高度的作业台、接驳设备的进料口高度，支腿底部预留了地脚安装孔，可以直接通过膨胀螺栓固定在水泥地面上，避免输送较重物料时出现架体偏移、晃动的问题，部分需要经常移位的使用场景，也可以在支腿底部加装脚轮，实现整线的灵活移动。主梁部分采用折弯槽钢作为承载主体，辊筒的安装轴直接卡接在主梁预冲的安装槽内，不需要额外的焊接固定，安装时只需要将辊筒轴对准槽位卡入，再用卡簧锁定即可，单根辊筒损坏时可以直接单独拆卸更换，不需要拆解整段架体，大幅降低后期维护的时间成本。

　　辊筒部分采用等间距排布设计，辊筒之间的间隙根据常规输送物料的最小底面尺寸设定，避免小件物料卡在辊筒间隙之间，辊筒表面做镀锌处理，既可以降低辊筒转动时的摩擦阻力，也能在潮湿的车间环境下避免辊筒表面生锈，延长整体使用寿命。整段输送架的长度可以根据现场的输送距离进行多段拼接，相邻两段架体之间通过连接板用螺栓锁紧，拼接处的辊筒间距和架体本身的辊筒间距保持一致，避免物料经过拼接位置时出现卡顿。

　　设计时需要重点考虑几个安装边界参数：首先是架体的总宽度，要比输送物料的最大宽度宽出100-150mm的余量，避免物料在输送过程中因为偏移从架体侧边掉落；其次是支腿的排布间距，当输送架单段长度超过2米时，需要在中间位置增加一组支腿，避免主梁因为长时间承载出现下挠变形，影响辊筒的转动顺畅度；如果是依靠重力实现自滑动的倾斜安装场景，架体的倾斜角度需要控制在3-5度之间，角度过小物料无法自行滑动，角度过大则会导致物料下滑速度过快，在末端工位产生撞击，容易损坏物料或者架体末端的挡块。另外在架体的侧边可以根据使用需求加装导向护栏，护栏采用圆管或者折弯板制作，距离辊筒输送面的高度根据物料高度调整，避免物料在输送过程中从侧边滑落。

　　这类无动力辊道的结构没有复杂的传动部件，建模时需要重点配合公差：辊筒和安装轴之间的转动配合间隙要控制在合理范围，间隙过大会导致辊筒转动时出现径向跳动，间隙过小则会导致辊筒转动卡滞；支腿和主梁连接的安装孔位要做同轴度校验，避免组装时出现孔位错位，导致架体组装后出现扭曲，辊筒面不在同一水平面上，进而出现物料输送时跑偏、卡顿的问题。在实际选型应用中，还要根据输送物料的单重计算单根辊筒的承载能力，选择对应轴径、壁厚的辊筒，避免重载情况下辊筒出现弯曲变形。很多车间在做产线布局时，会把这类无动力辊道和动力输送段搭配使用，在人工操作工位、待料缓存工位使用无动力段，在长距离输送段使用动力段，兼顾使用成本和输送效率。
