哈菲勒式重载锁固连接铰链结构

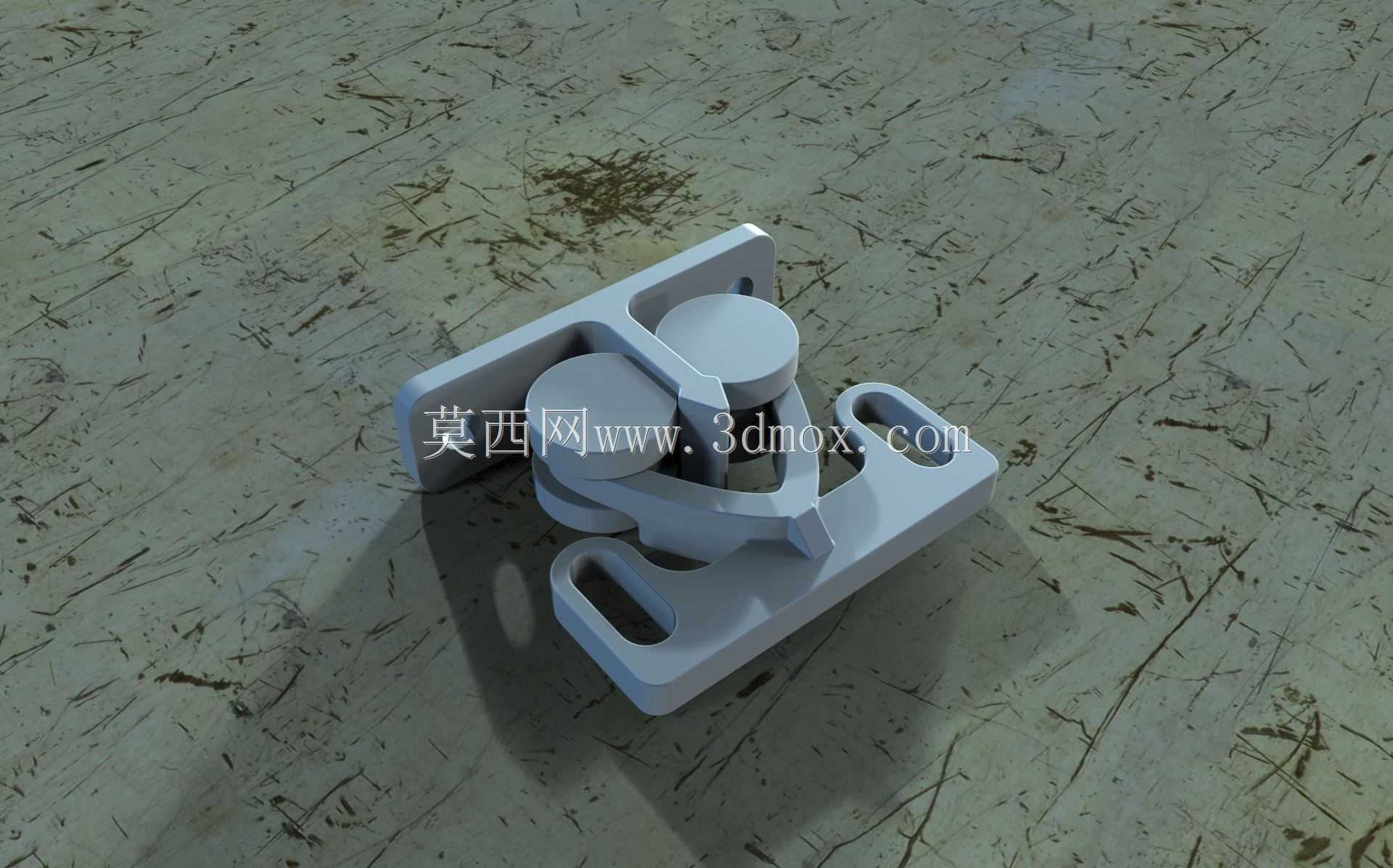

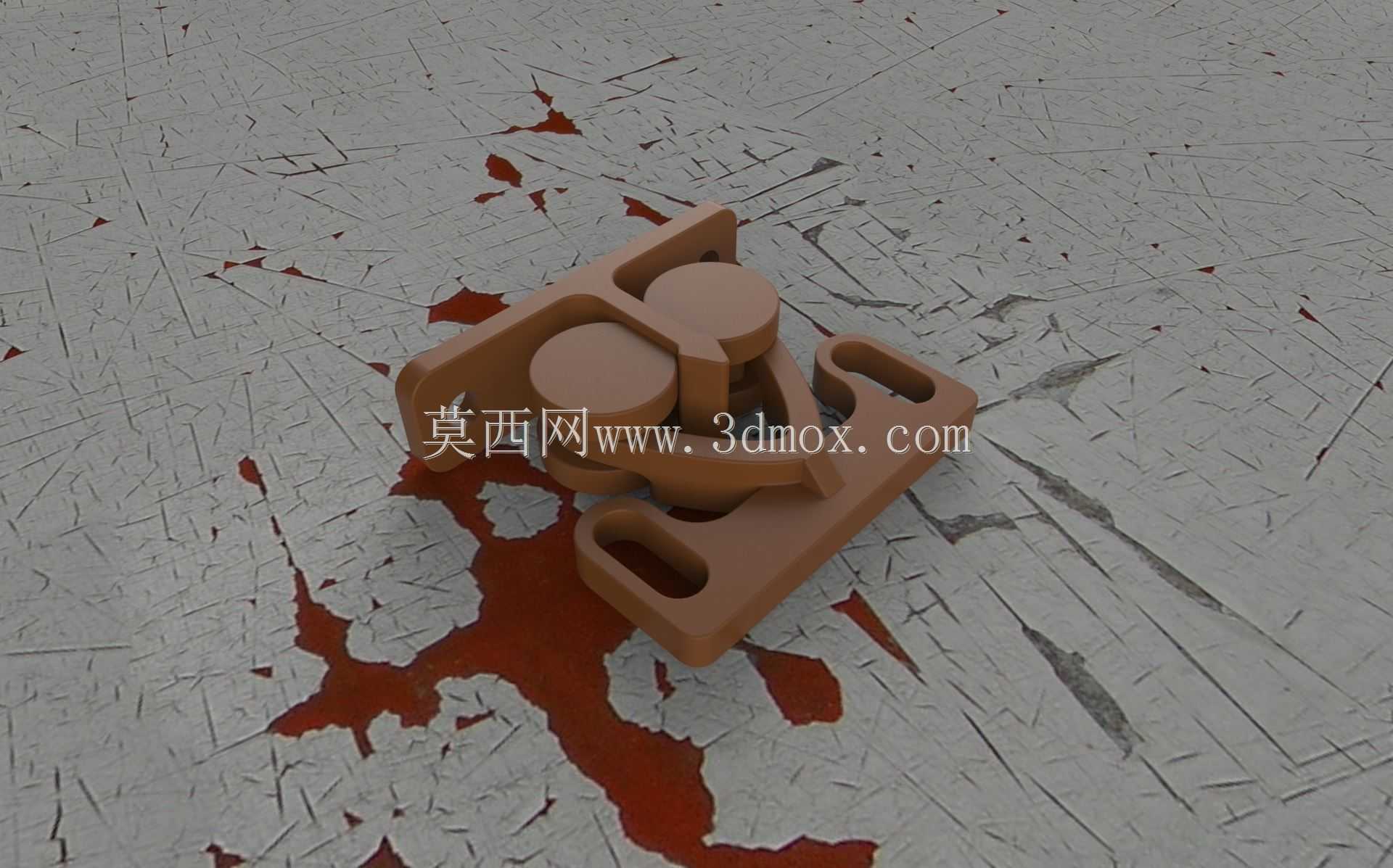

　　这类带锁止功能的铰接支座，常应用在需要频繁开合且闭合后需承受一定载荷的工业设备舱门、防护栏检修门、特种车辆侧开舱盖、物流周转箱重载箱盖等场景，区别于普通无锁止的平面铰链，它在完成铰接转动功能的基础上，集成了到位自动锁止的结构，不需要额外加装搭扣或者锁具，就能在闭合位置实现双向限位，避免设备运行过程中因为振动、外力触碰导致舱门意外开启，在矿山设备、工程作业车辆、户外机柜这类工况振动大、对连接可靠性要求高的场景中适配性极强。从结构设计逻辑来看，整个构件采用一体化底座加双铰接转轴的布局，底座上的两个长圆形安装孔是特意预留的安装调节余量，现场安装时可以根据安装面的孔位偏差、门板与门框的配合间隙，在长孔的行程范围内微调固定位置，

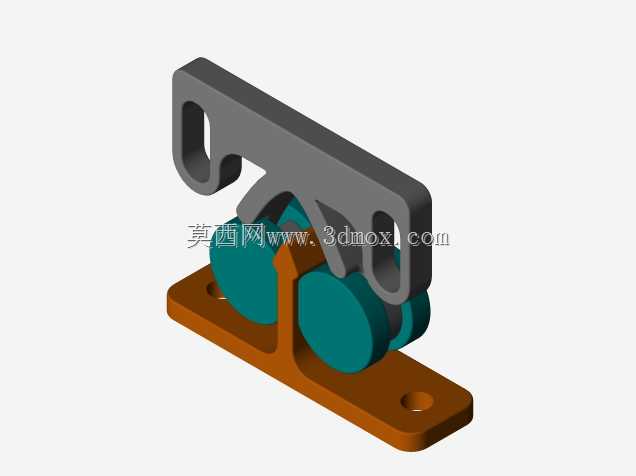

　　降低安装面的加工精度要求，不需要安装时反复配钻铰孔，能大幅缩短现场装配的工时。中间的铰接核心采用双圆柱转轴配合Y型锁止摆臂的结构，当活动端绕转轴转动到闭合位置时，摆臂上的锁止弧面会自动卡入底座的限位槽内，此时如果没有施加向外的开启拉力，摆臂会在结构自重配合接触面的阻尼作用下保持锁止状态，不会因为横向或者纵向的外载出现松脱，相比单转轴的普通铰链，双圆柱的支撑结构能将铰接位置的载荷分散到两个接触面上，同等材质规格下，承载能力比单转轴铰链提升40%以上，能承受更大的门板自重或者外部冲击载荷。在外形尺寸与安装边界上，整个构件的底座采用扁平化设计，安装后突出安装面的高度较低，不会在设备外侧形成突兀的凸起，避免设备转运、人员操作时发生勾挂，

　　底座的两个安装支耳做了圆弧过渡处理，没有尖锐的直角棱边，既减少了安装过程中磕碰划伤的风险，也能降低应力集中系数，在承受冲击载荷时不会在支耳根部出现应力断裂的问题。设计时特意将转轴的转动间隙控制在合理范围内，既不会因为间隙过小导致环境中有粉尘、锈蚀时出现转动卡滞，也不会因为间隙过大导致铰接位置晃动量超标，闭合后锁止位置的旷量控制在0.2mm以内，能保证门板闭合后的配合精度，不会出现门缝不均、锁止错位的问题。这类铰接锁固件在选型时，需要先确认安装面的可用空间是否匹配底座的安装孔距，长孔的调节行程是否能覆盖现场的安装误差，同时要根据舱门的自重、运行过程中的冲击载荷确认构件的承载阈值，避免超载使用导致转轴变形或者锁止失效。

　　建模过程中对各个转动配合面都做了公差匹配设计，转轴与安装孔的配合采用基孔制间隙配合，保证转动顺畅的同时控制径向窜动量，锁止接触面做了小角度的导入斜面，闭合时摆臂能顺着斜面顺滑滑入锁止位，不会出现卡滞、顶死的情况，即使长期使用出现轻微磨损，导入斜面也能补偿一部分磨损量，延长构件的整体使用寿命。和需要额外搭配锁具的普通铰链相比，这种集成锁止功能的铰接件不需要在门板和门框上额外加工锁具安装位，减少了整体的加工工序，也避免了额外安装锁具带来的外观突兀、容易勾挂杂物的问题，在对设备外观整洁度有要求、安装空间受限的场景下优势十分明显。
