便携式强光手持照明手电筒结构设计

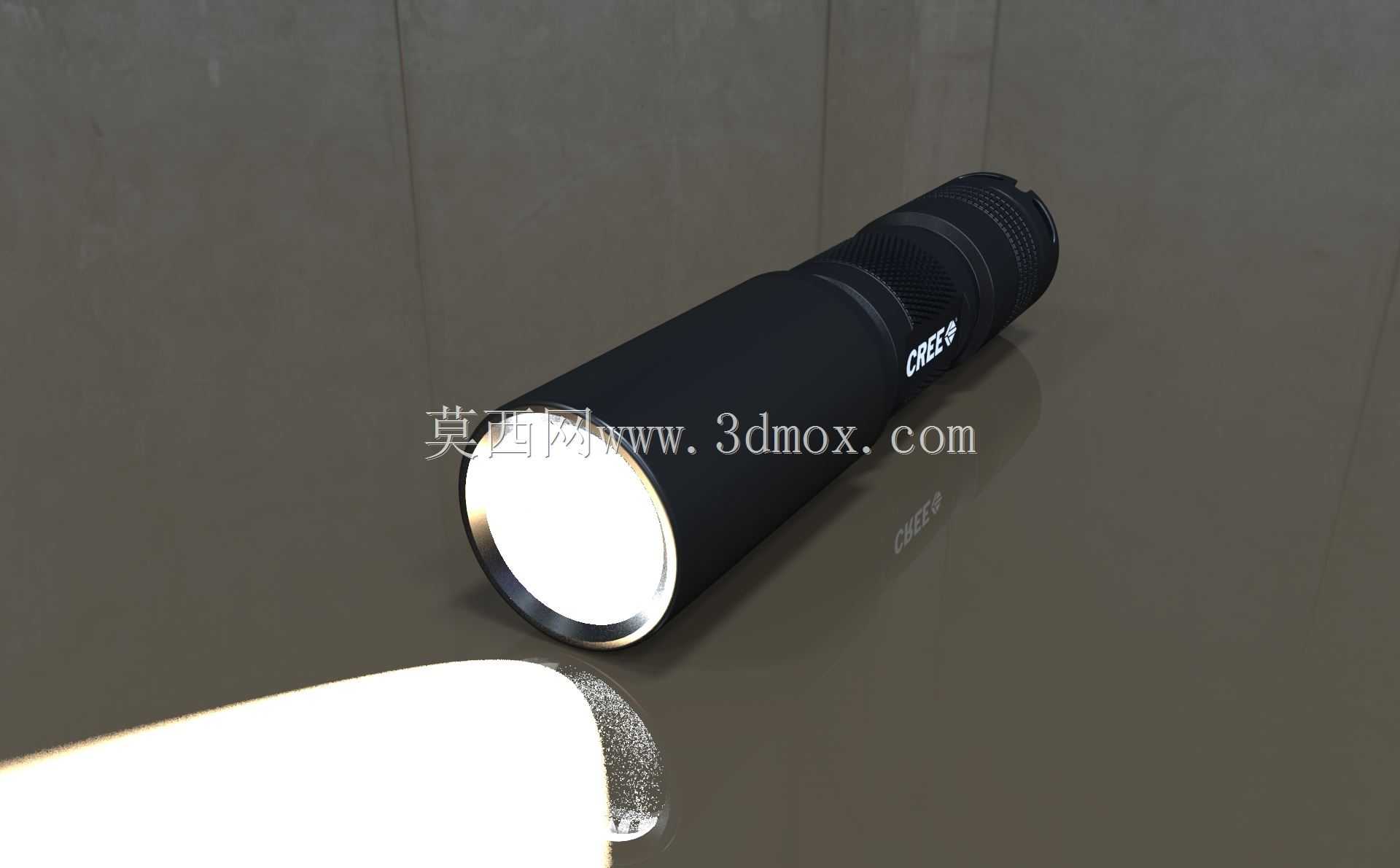

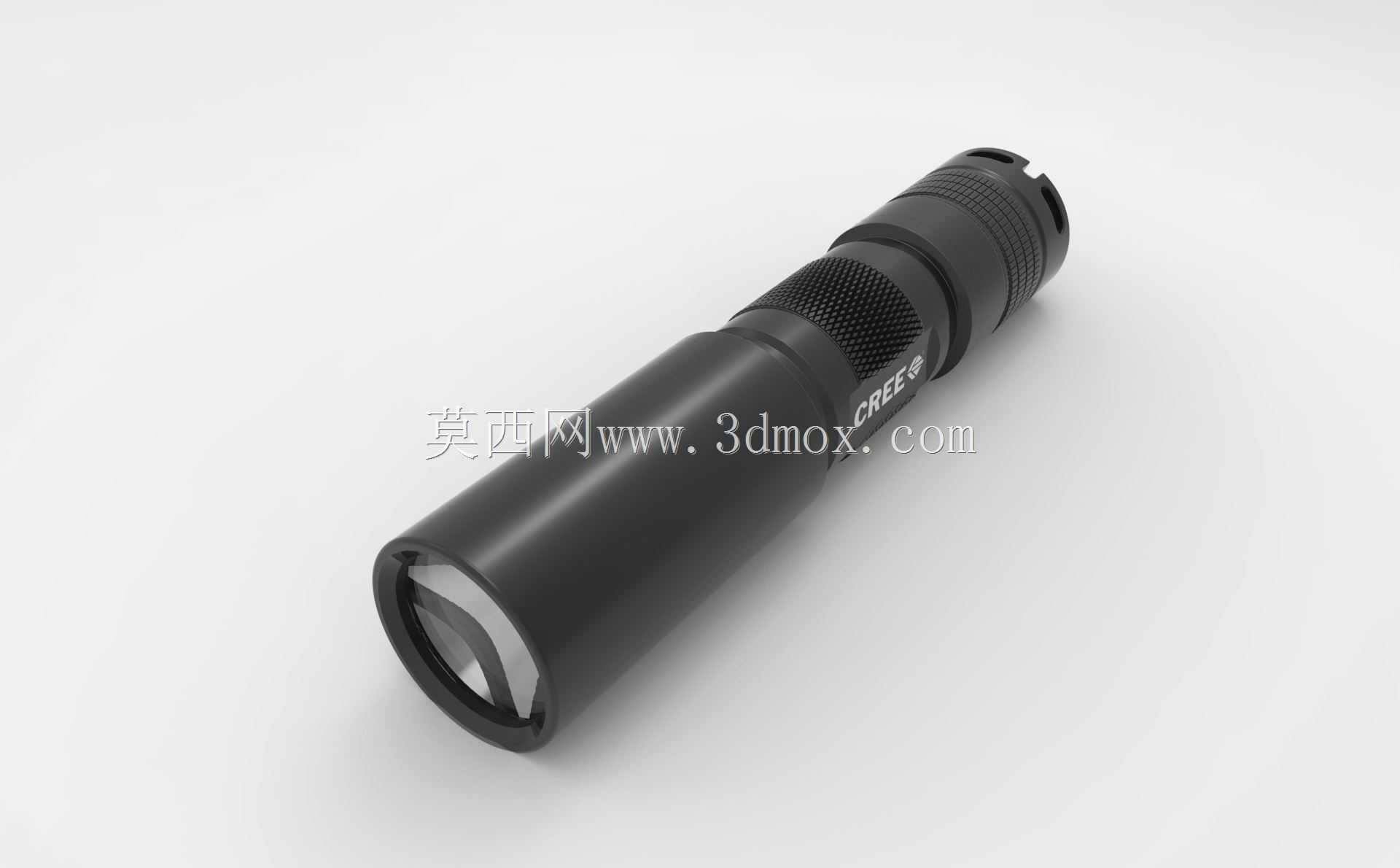

　　这款手持强光照明设备的三维结构设计，首先要兼顾户外作业、应急检修、日常便携携带等多场景的使用需求，在结构排布上做了大量适配实际工况的考量。筒身整体采用圆柱回转体构型，握持段做了网纹滚花处理，滚花的齿距、齿深都经过反复校核，既保证戴劳保手套操作时不会打滑，裸手握持时也不会因为齿形过于尖锐产生硌手的不适感，滚花区域的长度刚好覆盖成年人手掌握持的核心受力区，长时间持握也不会出现局部压痕。灯头部分做了加厚的防撞包边设计，包边高出前端透镜1.5mm左右，日常放置或者意外跌落时，首先接触碰撞面的是金属包边，不会直接磕碰到透光镜片，避免镜片碎裂导致的照明失效。灯头内部的反光杯采用抛物线曲面设计，建模时对曲面的反射角度做了逐点校准，

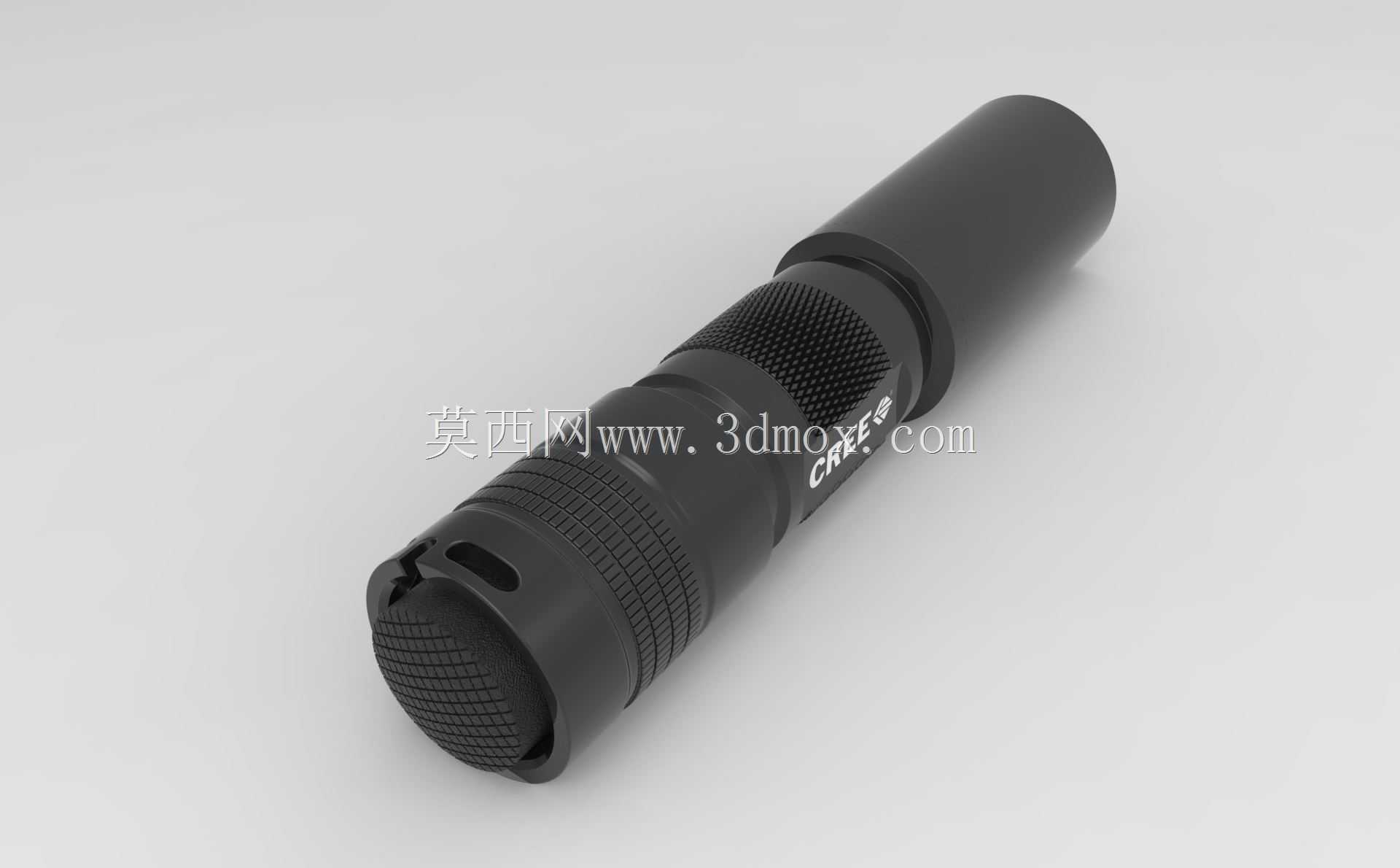

　　保证灯珠发出的光线经过反射后能够形成均匀的聚光光斑，中心照度满足远距离照明需求的同时，边缘的泛光区域也能覆盖近距离作业的视野范围，不会出现中心亮度过高、周边视野全黑的视觉盲区。筒身的开关设置在尾盖位置，采用内凹式的橡胶按键设计，按键表面略低于尾盖的金属端面，放在工具包或者口袋里的时候，不会因为挤压、磕碰出现误触点亮的情况，按键的按压力度设置在5N左右，按动时有清晰的段落反馈，戴厚手套操作也能准确判断是否触发开关。尾盖和筒身的连接采用梯形螺纹结构，螺纹配合的间隙控制在0.02mm以内，既保证旋转拆装的顺畅度，更换电池时不会出现卡滞，又能配合螺纹处的橡胶密封圈实现IPX6级别的防水能力，雨天作业或者短时间淋水的情况下，

　　水分不会渗入筒身内部损坏电路元件。筒身中部的防滑环除了提升握持摩擦力之外，还做了穿绳孔的集成设计，穿绳孔的内径为4mm，可以穿过标准的尼龙手腕绳，高空作业时将手腕绳套在手腕上，避免设备脱手坠落造成设备损坏或者下方人员的安全隐患。整体结构的壁厚做了均匀化处理，筒身主体壁厚1.2mm，灯头和尾盖的连接位置局部加厚到2mm，在保证整体结构抗摔强度的前提下，尽可能控制整体重量，装满电池后的整体重量控制在120g左右，长时间单手握持也不会产生明显的酸胀感。电路仓的设计做了独立的隔舱结构，电池和驱动电路板之间设置有绝缘隔热垫片，大电流放电时电路板产生的热量不会直接传递到电池表面，同时筒身内壁和电路仓之间预留有导热间隙，

　　填充导热硅脂后可以将灯珠和电路板产生的热量快速传递到金属筒身，通过筒身整体散热，避免长时间高亮工作时内部积温过高，导致灯珠光衰或者电路元件寿命缩短。灯头的镜片采用钢化玻璃材质，镜片和灯头壳体之间设置有硅胶密封圈，拧紧灯头后密封圈的压缩量控制在30%，既保证密封性能，又不会因为压缩量过大导致镜片受压碎裂。尾盖的弹簧采用镀金导电弹簧，弹簧的弹力经过调校，电池装入后不会因为剧烈晃动出现接触断电的情况，同时镀金层可以降低接触电阻，减少大电流放电时的接触压降，保证灯珠能够获得稳定的电流供应，不会因为接触不良出现灯光闪烁的问题。整体的外形尺寸控制在长度110mm、筒身直径25mm的范围内，可以轻松放入牛仔裤口袋或者工具包的侧袋中，不会占用过多的收纳空间，满足日常随身携带的使用需求。建模过程中对所有的配合公差都做了模拟验证，螺纹配合、密封圈压缩量、零件之间的装配间隙都经过干涉检查，所有零件都可以直接开模量产，不需要二次调整结构，装配时不需要额外的专用工具，徒手就可以完成全部拆装操作，方便日常的维护和电池更换。
