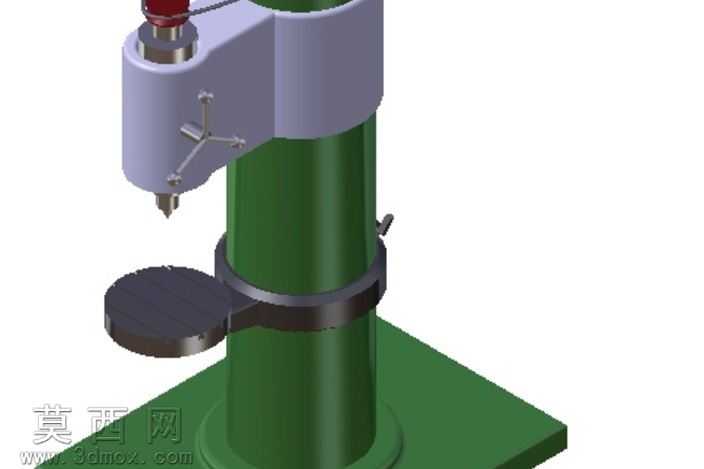

立式台式钻孔机工业设备三维建模作品

本作品为立式台式钻孔机的三维建模成果，建模过程严格遵循真实台钻的结构比例与功能逻辑开展，首先对设备整体进行模块化拆分，将整机划分为底座支撑模块、立柱升降模块、主轴进给模块、工作台调节模块、操作控制模块五个独立建模单元，逐一完成各单元的特征构建。建模阶段优先通过草图绘制完成各零件的截面轮廓，依托拉伸、旋转、扫描等基础特征命令构建零件主体结构，针对主轴箱的曲面过渡、操作手柄的异形轮廓、工作台的T型槽结构等细节，采用放样、倒角、阵列、切除等高级特征命令完成精细化处理，确保每一处结构都与真实设备的加工、装配逻辑匹配，不存在结构干涉或特征缺失问题。材质与渲染环节充分还原工业设备的真实质感，底座与工作台采用铸铁哑光材质，调整材质的粗糙度、反射率参数还原铸铁件表面细微的磨砂质感与使用痕迹；立柱部分采用烤漆金属材质，设置深绿色烤漆的色彩参数与轻微反光效果，还原工业机床立柱的漆面质感；主轴箱采用银灰色铸铝材质，操作手柄、锁紧环等零件采用镀铬亮面金属材质，设置较高的反射率与清晰的环境反射效果，区分不同金属零件的材质差异；钻头部分采用高速钢材质，添加细微的刃口纹理与切削面反光效果，还原刀具的真实外观。渲染阶段采用三点布光方案，主光源模拟车间顶光提供基础照明，辅助光源补充暗部细节避免出现死黑区域，轮廓光勾勒设备边缘提升立体感，最终渲染图清晰呈现设备各部分的结构层次与材质差异。结构设计上完整还原台钻的功能逻辑，立柱与底座采用刚性连接结构，工作台通过锁紧抱箍固定在立柱上，可沿立柱轴向调整高度以适配不同高度的加工工件，也可绕立柱旋转调整加工位置；主轴箱安装在立柱顶端，通过操作手柄控制主轴的进给行程，主轴内部集成传动结构可带动钻头完成旋转切削动作，各运动部件的连接结构、锁紧结构都按照真实设备的装配关系完成建模，可直观展示台钻的工作原理与操作方式。建模过程中对各零件的装配公差进行了合理模拟，确保虚拟装配状态下各运动部件不存在穿模问题，整体模型结构完整、细节丰富，可用于机械教学演示、设备结构认知、虚拟实训场景搭建等用途，完整呈现了立式台钻从外观到内部结构的全部特征。
