多轴悬臂式数控CNC雕刻加工设备

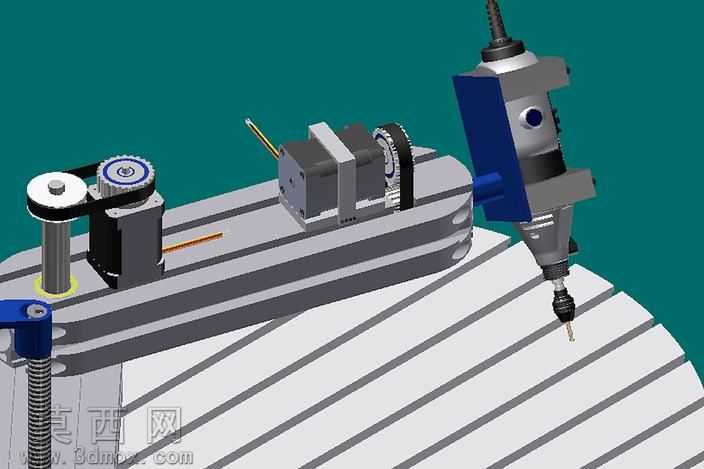

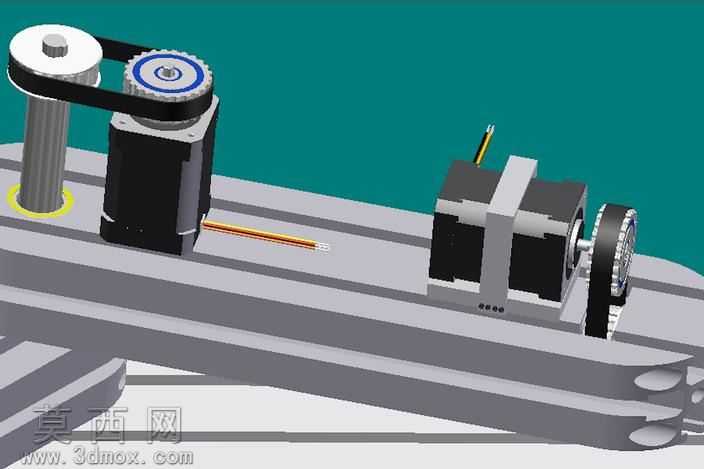

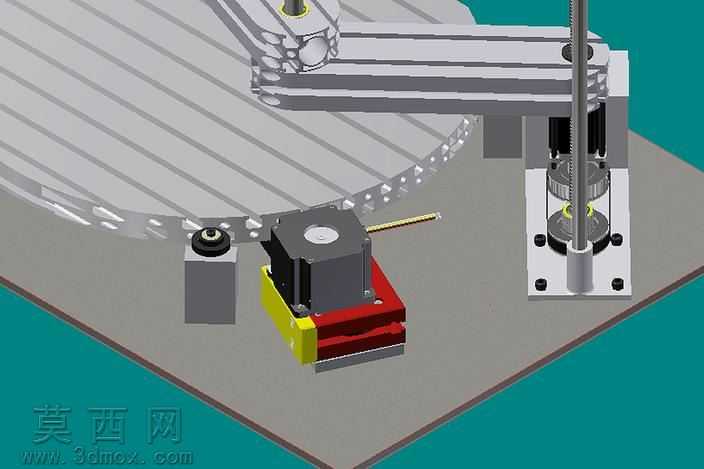

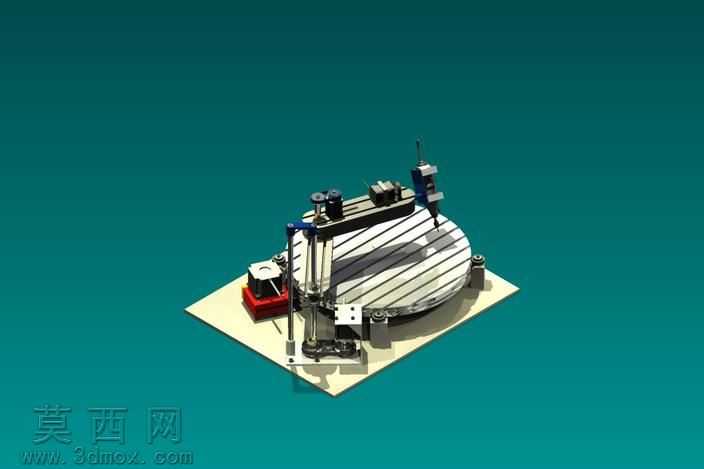

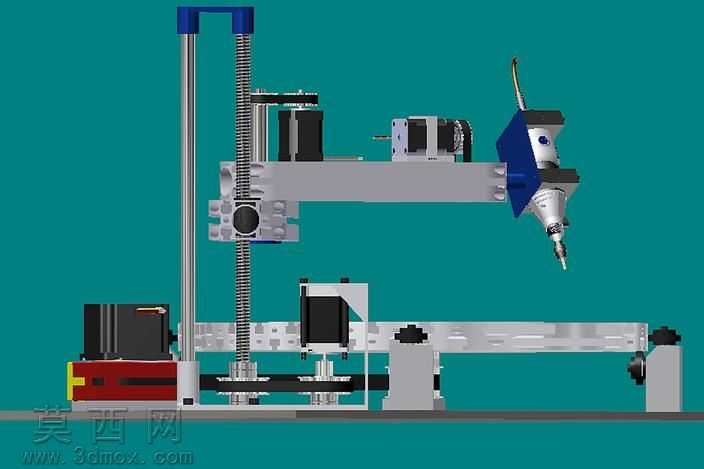

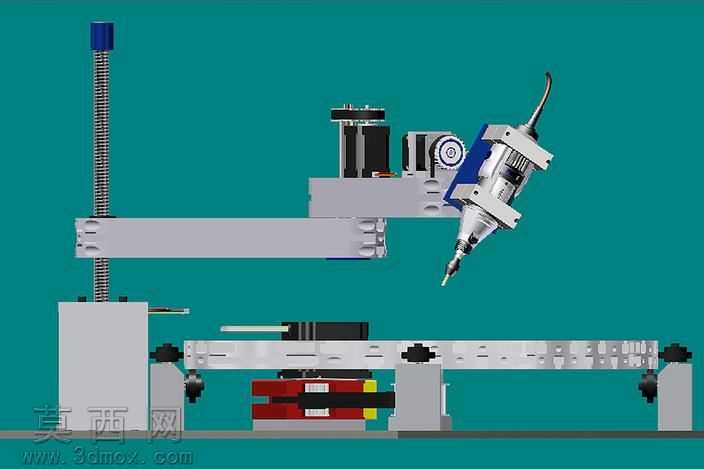

本模型为多轴悬臂式数控CNC加工设备的三维设计成果，建模过程中严格遵循机械设计的实际尺寸比例，对设备的各个组成模块进行了精细化的特征还原。整体建模以悬臂式布局为核心框架，首先完成立式支撑立柱的结构搭建，立柱上集成了Z向传动的滚珠丝杠与线性导轨结构，丝杠顶端的驱动电机、限位结构均按照真实装配关系完成配合约束，确保Z轴升降行程的结构合理性。横向悬臂梁采用铝合金型材的截面特征进行建模，表面的安装槽位、连接孔位均逐一还原，悬臂可沿立柱导轨实现Z向的进给运动，同时悬臂自身搭载的横向传动模组可实现X向的水平移动，下方的工作台模组搭载Y向传动结构，可实现工件装夹平台的纵向进给，三个直线轴的传动结构均还原了丝杠螺母副、导轨滑块、伺服驱动电机的装配细节，确保各轴运动逻辑符合数控加工设备的运行原理。设备末端搭载的高速加工主轴模型，还原了主轴夹头、冷却结构、安装固定座的细节特征，主轴通过可调节角度的安装座与悬臂末端连接，可实现加工角度的适配调整，满足多曲面加工的结构需求。建模过程中对各运动部件的干涉情况进行了模拟校验，确保各轴在全行程运动过程中不会出现结构碰撞，各连接部位的紧固件、定位销等标准件均按照机械设计标准进行选型建模，材质分配上区分了结构钢材质的支撑件、铝合金材质的运动横梁、不锈钢材质的传动丝杠、工程塑料材质的拖链与防护部件，不同材质通过渲染参数的调整呈现出对应的金属光泽、哑光质感等视觉效果，整体模型完整还原了多轴CNC加工设备的机械结构与装配逻辑，清晰展现了单悬臂布局下X、Y、Z三个进给轴的传动设计思路，可作为数控加工设备结构设计、教学演示的参考三维模型。
