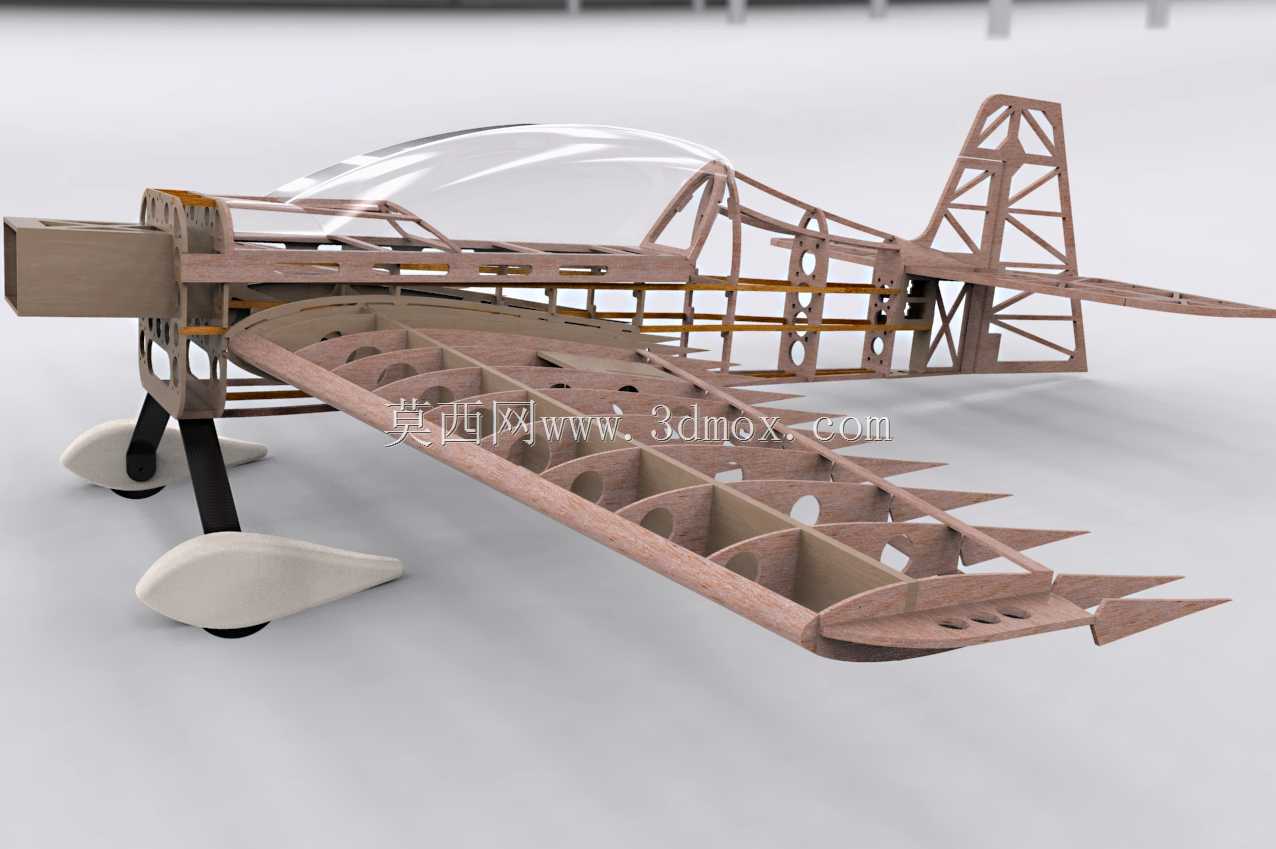

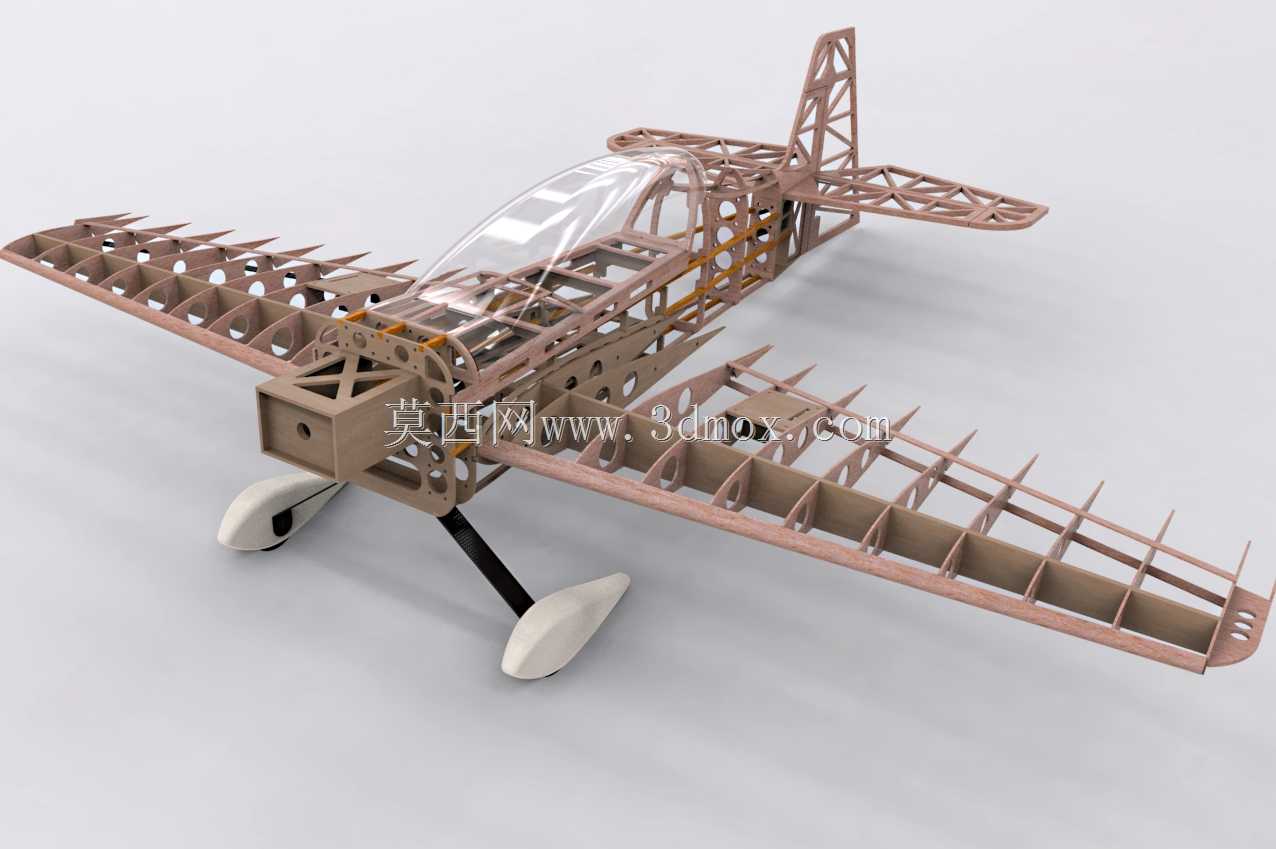

轻木构架式固定翼航模机身结构设计

　　这套结构针对轻小型固定翼航空模型的飞行需求设计，整体采用木质桁架式构架方案，核心目标是在满足结构强度要求的前提下尽可能降低整机自重，适配低速航模的飞行载荷特性。日常应用场景覆盖航模爱好者自主制作、青少年航空科普教学、小型电动固定翼航模的量产配套，既可以作为手工拼装航模的结构基准，也能为同级别油动轻小型航模的结构设计提供参考。

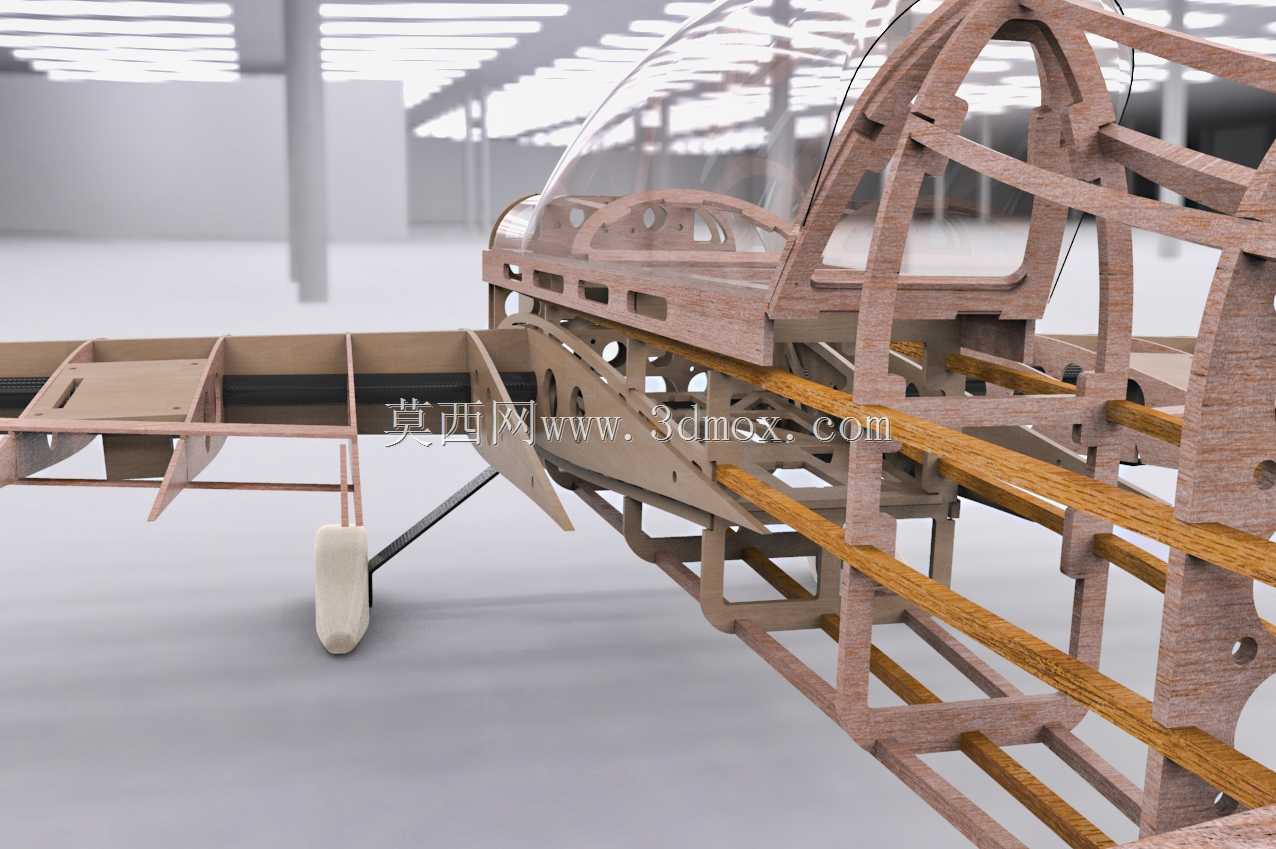

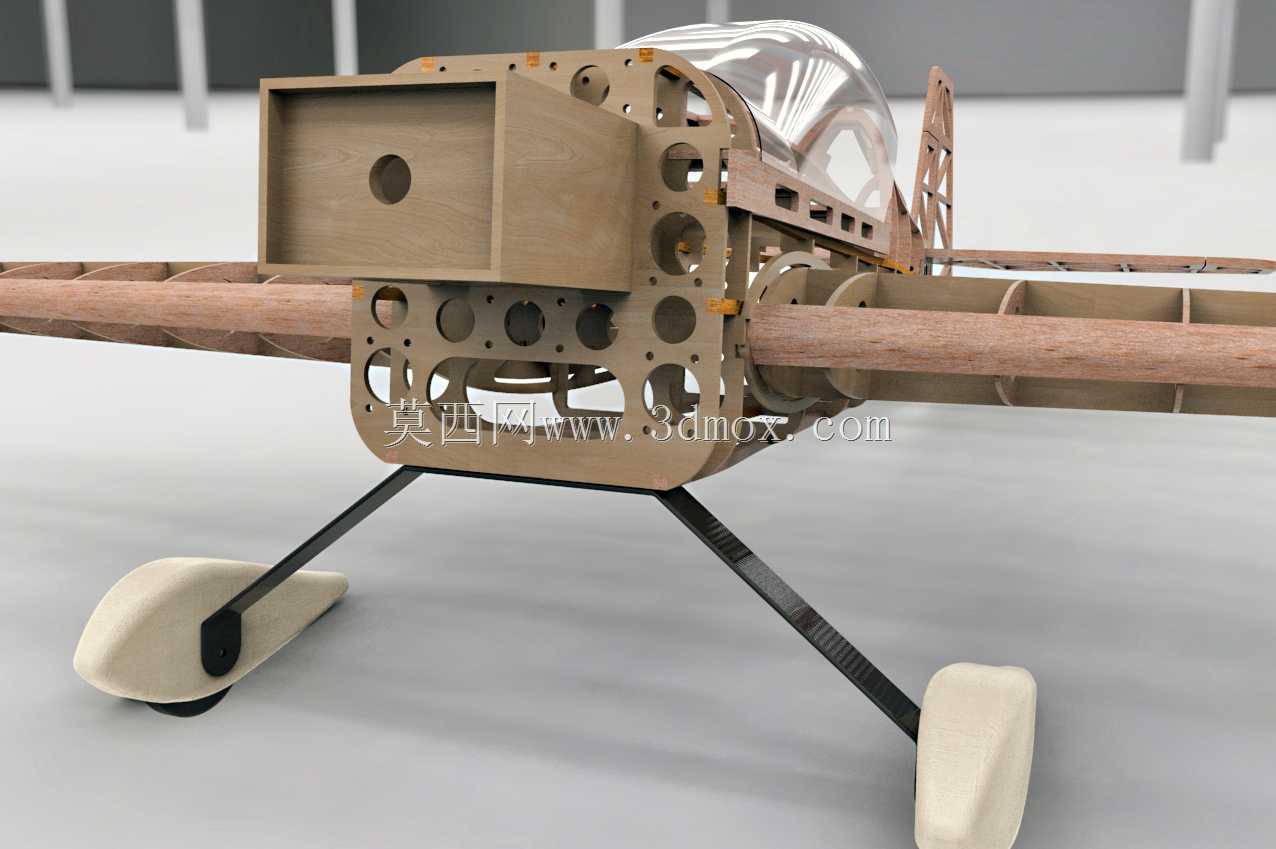

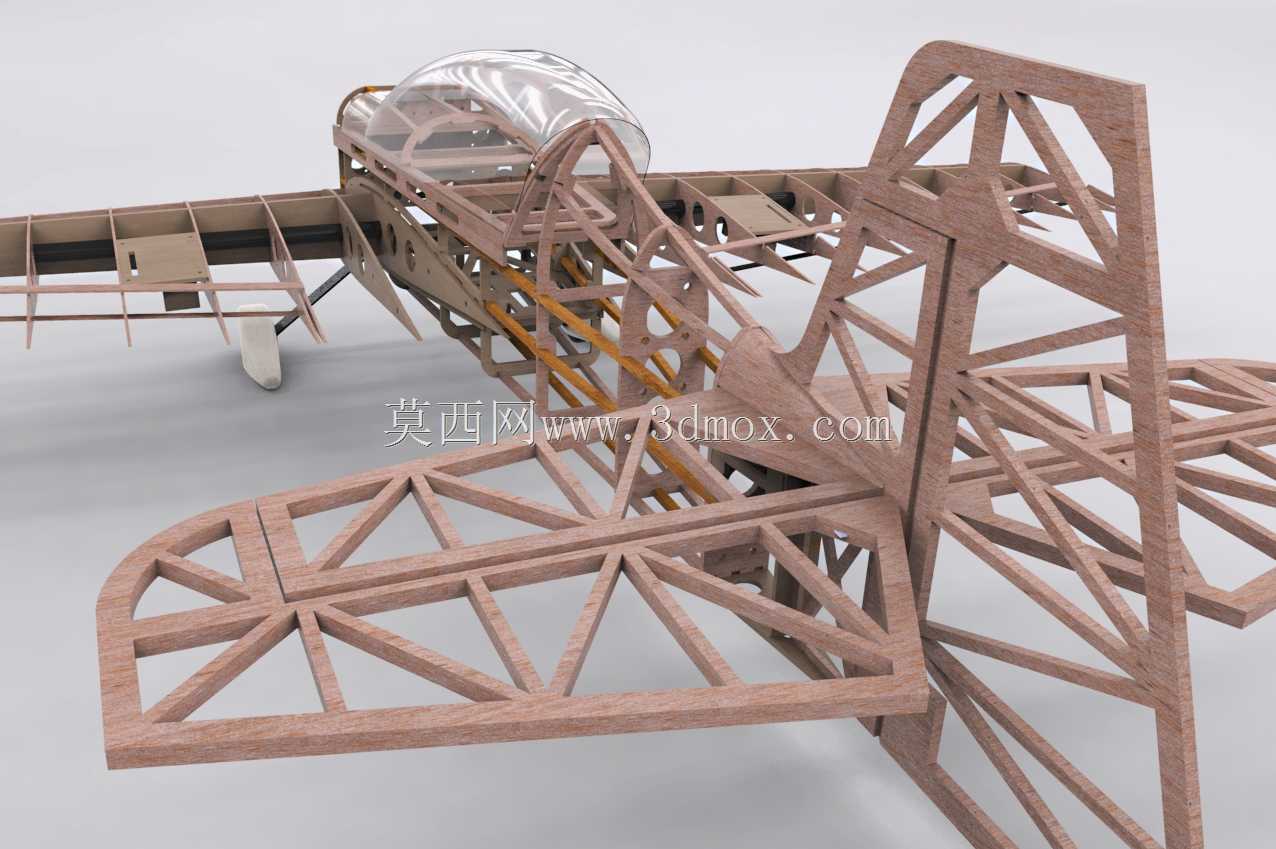

　　从实际用途来看，该构架承担整机组装的基准承载功能，前端预留的动力安装位可适配外转子无刷电机或小排量甲醇发动机，中段座舱区域的弧形骨架可匹配热压成型的透明PET座舱罩，既保证飞行过程中的气动外形顺滑，也能为内部的电池、接收机、舵机等电子设备留出充足的安装空间。机翼对接位置的横向承力梁做了加厚层压处理，能够承受飞行过程中机翼产生的升力与机动载荷，避免大坡度转弯或气流扰动时出现结构形变。尾翼连接段的纵向龙骨做了等距加强隔框设计，保证平尾、垂尾安装后的同轴度，降低飞行过程中的尾翼震颤概率。

　　设计思路上全程围绕航模的实际装配与飞行逻辑展开，没有照搬全尺寸载人飞机的厚重结构，所有杆件的截面尺寸都经过载荷校核：纵向主龙骨采用截面规格5*5mm的高强度轻木方，横向隔框采用2mm厚轻木板激光切割成型，斜向支撑条根据不同区域的载荷方向调整排布角度，在机翼安装座、起落架固定点这类应力集中区域，额外增加了层板加强片，分散局部集中应力，避免硬着陆时出现结构断裂。起落架安装位预留了金属固定件的嵌入槽，前三点式起落架的安装角度经过反复调整，保证地面滑跑时的方向稳定性，减少起飞阶段的跑偏概率。

　　外形尺寸与安装边界方面，整个机身构架总长控制在1200mm级别，中段机身最大宽度120mm，座舱区域的最大高度150mm，完全适配1.4m翼展的常规布局固定翼航模尺寸要求。各部件的安装接口都做了公差预留，蒙皮覆盖后不会出现局部凸起破坏气动外形的问题，舵机安装槽的尺寸统一适配9g规格微型舵机，拉杆走线的预留通道沿主龙骨内侧排布，既不会干扰内部设备的安装，也能避免拉杆在飞行过程中出现卡滞。构架的所有连接节点都设计为插接定位结构，手工组装时不需要复杂的工装夹具，仅靠快干胶即可完成粘接固定，降低普通爱好者的制作门槛。

　　从结构特性来看，这种桁架式木质结构相比泡沫材质的机身，抗扭刚性提升40%以上，即使出现轻微的擦碰损伤，也可以通过更换局部杆件快速修复，不需要整体更换机身。整个构架的重心位置设计在机翼前缘30%弦长处，组装完成后不需要额外增加配重即可满足航模的重心要求，进一步减少不必要的自重消耗。机身尾部的结构做了渐进式收窄设计，既保证尾部的结构强度，也能尽可能降低尾部结构重量，避免整机重心过度靠后导致的飞行稳定性下降。
