航空用三角加强型轴承支撑支架结构

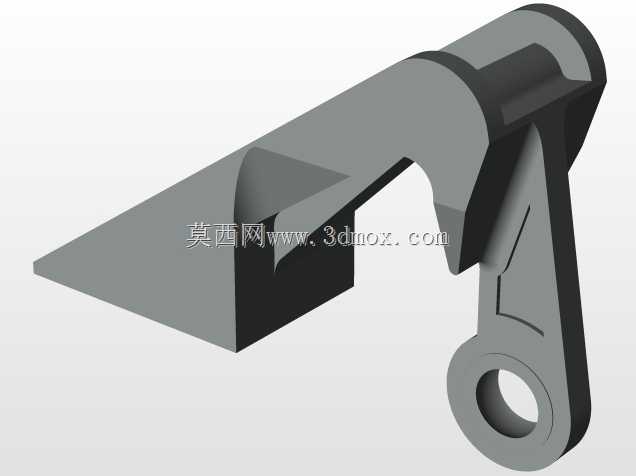

　　该支架属于航空机载系统中的承力铰接类构件，主要应用于飞机操纵系统、机载设备安装架的铰接点位，承担轴承外圈定位、载荷传递与安装基准的作用，在飞行过程中需要持续承受交变的拉杆拉力、机构摆动带来的径向载荷，以及机身振动带来的冲击载荷，对结构的刚度、疲劳强度和安装精度都有明确的工程要求。从结构构型来看，该支架采用三角斜撑式的整体构型，主承力面为一体化的斜置加强筋结构，摒弃了传统拼接式支架的多螺栓连接形式，有效减少了应力集中点位，同时斜撑结构的受力路径直接，从安装基面到轴承安装孔的载荷传递路径无明显转折，能够将铰接点的载荷均匀分散到整个安装基面，避免局部应力过高导致的结构变形。轴承安装端采用整体式镗孔结构，孔位边缘设计有环形加厚凸台，

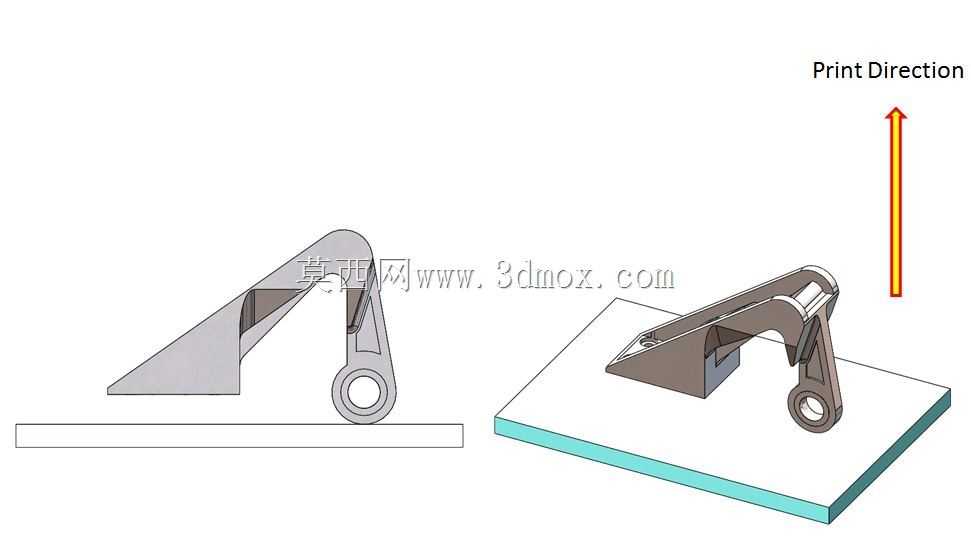

　　凸台厚度根据轴承外圈的配合宽度匹配，既能够保证轴承压装后的轴向定位精度，也能提升孔位的径向刚度，避免长期摆动磨损导致孔位失圆。安装基面为平直的矩形贴合面，面上预留了两个沉头安装孔位，孔位间距按照航空标准安装节距设计，安装时基面与设备安装板完全贴合，通过紧固件实现刚性固定，贴合面的平面度要求控制在0.02mm以内，保证安装后支架不会出现倾斜偏移，确保轴承孔的轴线与设计基准重合。设计过程中优先考虑了增材制造的工艺可行性，结构所有转角位置都做了圆角过渡，避免打印过程中出现应力开裂，同时整体结构沿打印方向无大角度悬垂结构，无需添加过多支撑即可完成成型，成型后仅需对轴承安装孔、安装贴合面做少量机加工即可达到装配精度要求，

　　有效缩短了单件试制的周期。从安装边界来看，该支架的整体外轮廓尺寸紧凑，斜撑结构的最高点距离安装基面的高度控制在较小范围内，不会与周边的操纵拉杆、设备壳体产生运动干涉，轴承孔的轴线与安装基面平行，铰接的摆杆可以在垂直于孔轴线的平面内实现0到90度范围内的摆动，完全覆盖对应操纵机构的行程需求。结构总重量控制在465.55克，在满足承力要求的前提下，通过斜撑筋的镂空优化去除了非承力区域的多余材料，符合航空构件轻量化的设计要求，相比同载荷等级的传统铣削加工支架，重量降低了近30%，同时整体成型的结构不存在连接松动的风险，长期使用的可靠性更高。在实际装配场景中，该支架的安装基面可以直接固定在机身隔框的预制安装台上，

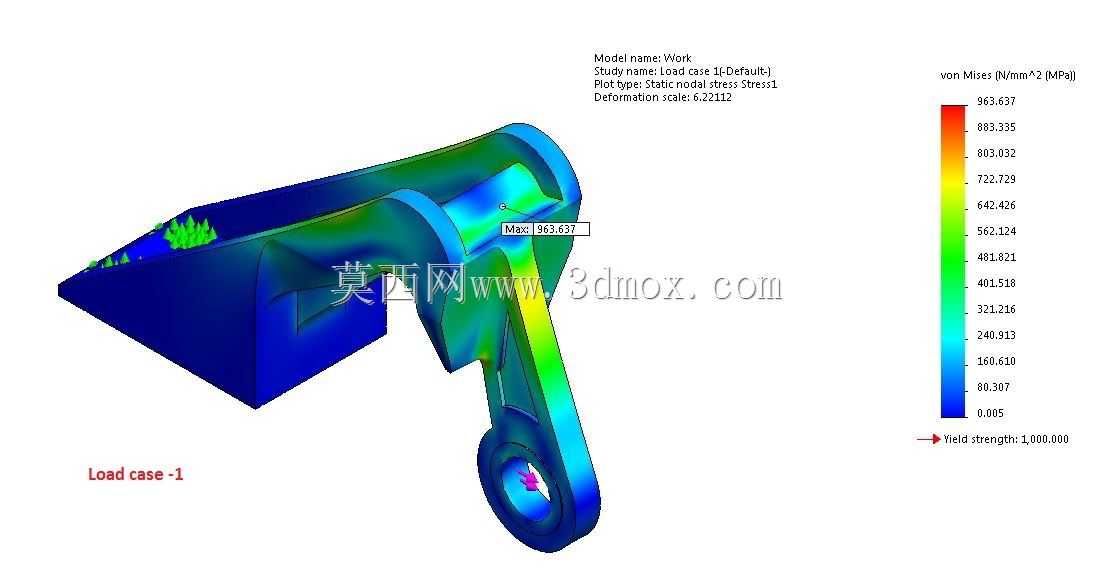

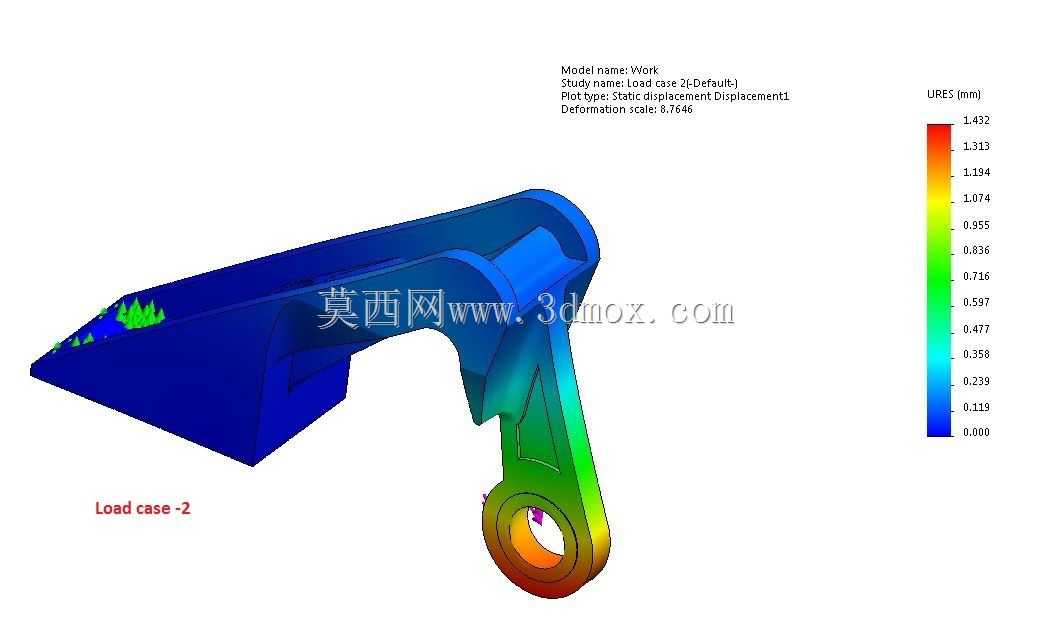

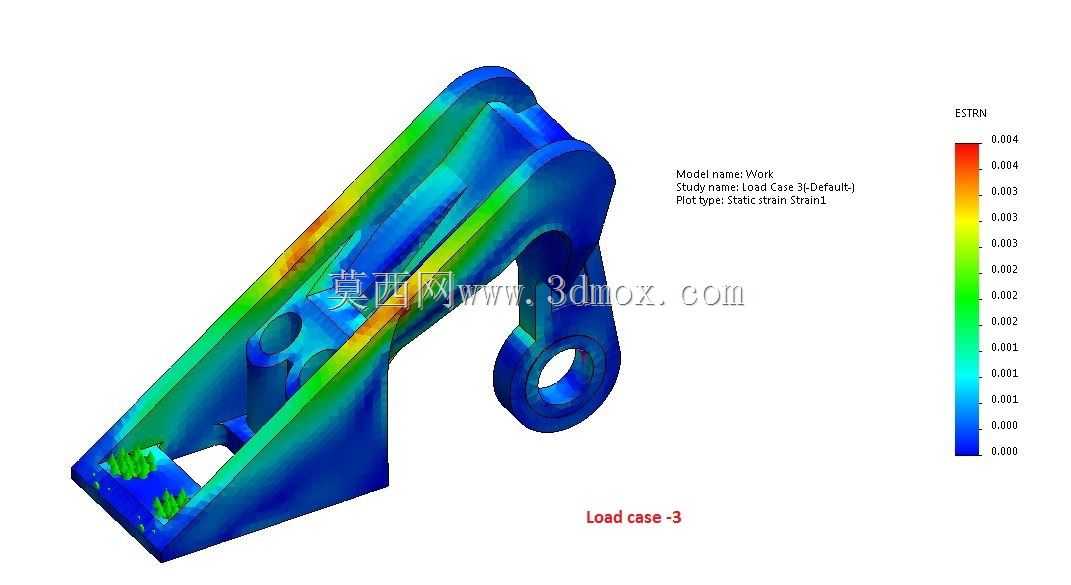

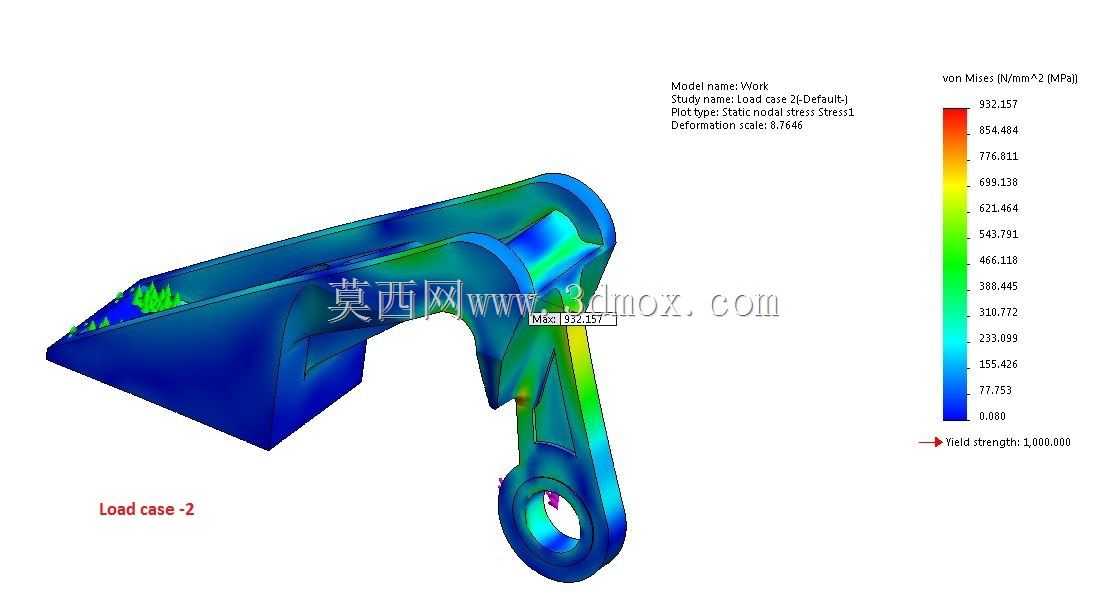

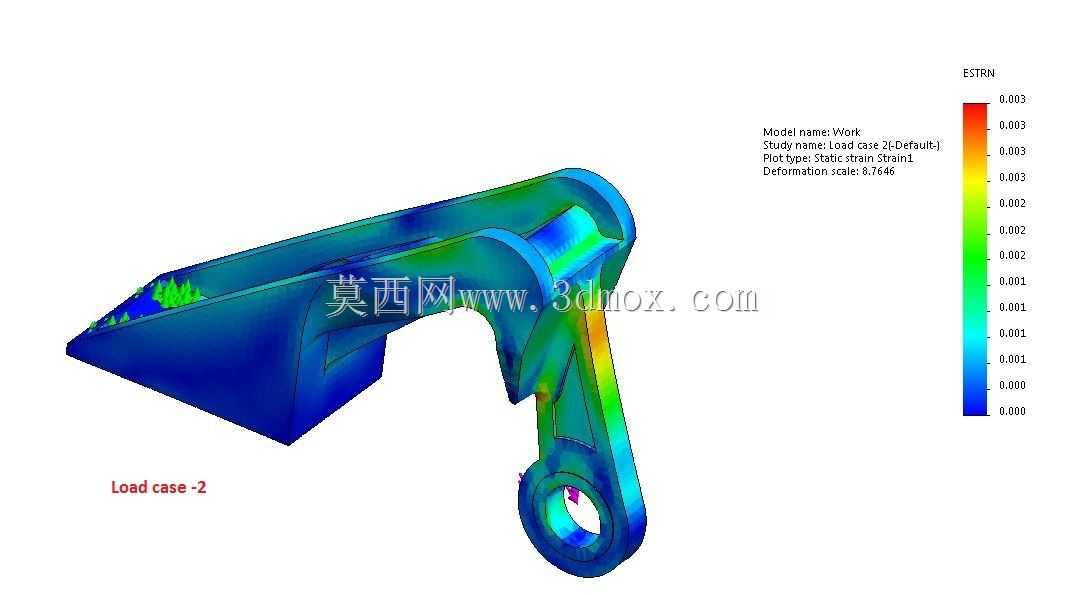

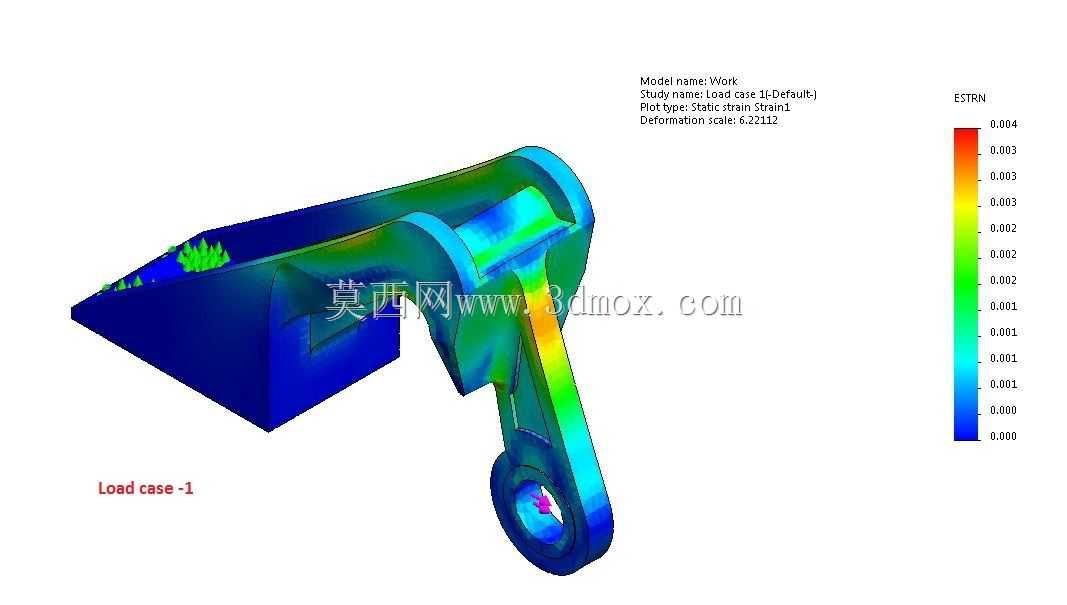

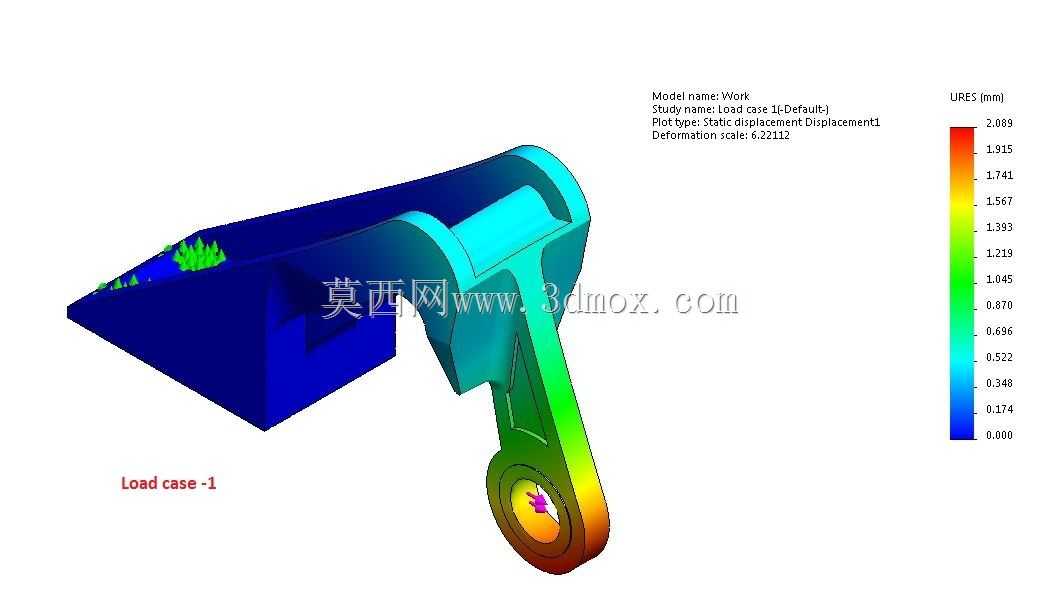

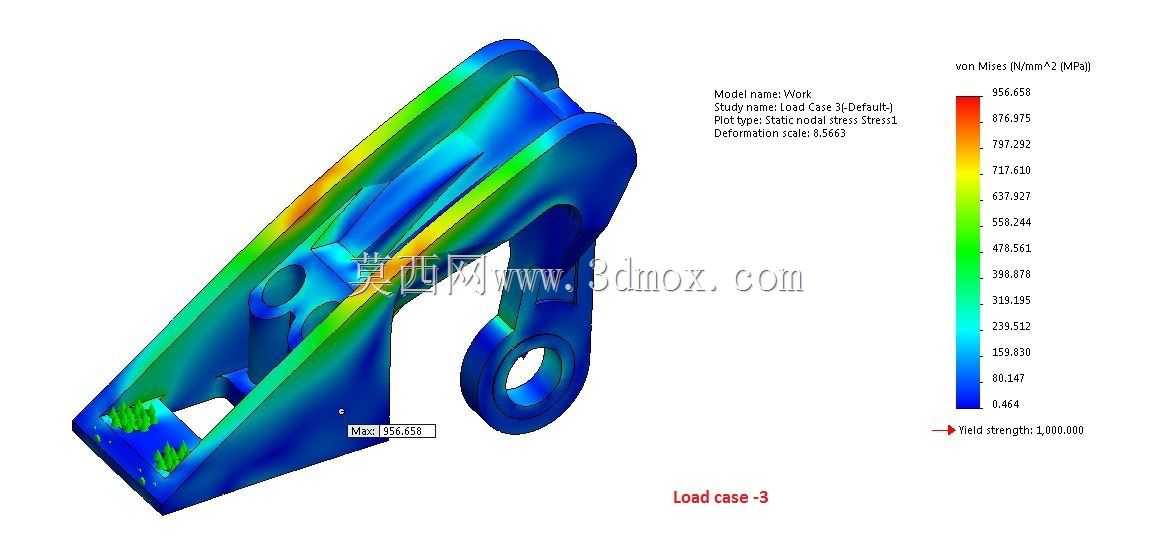

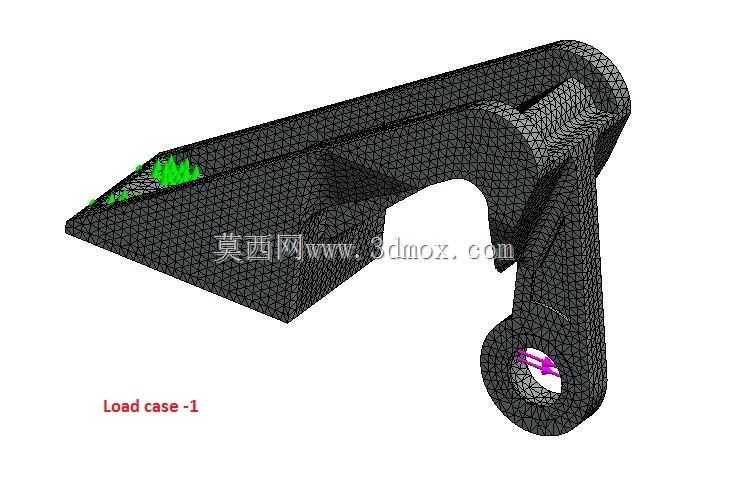

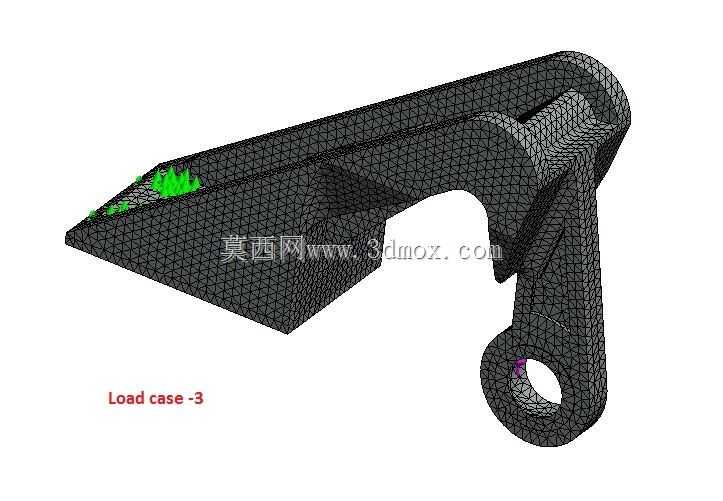

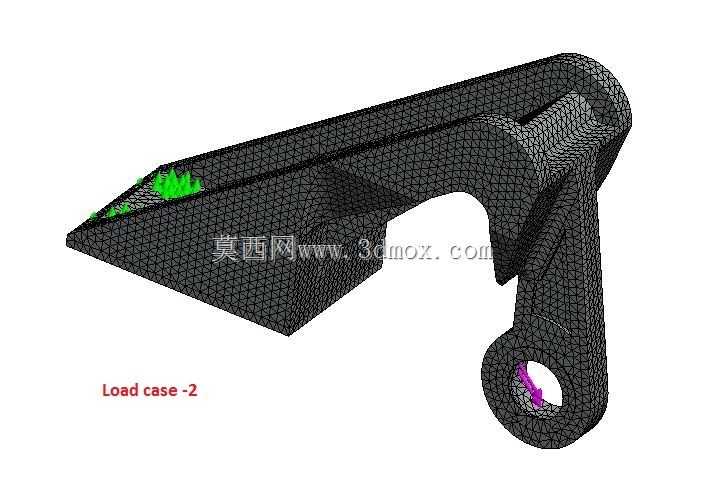

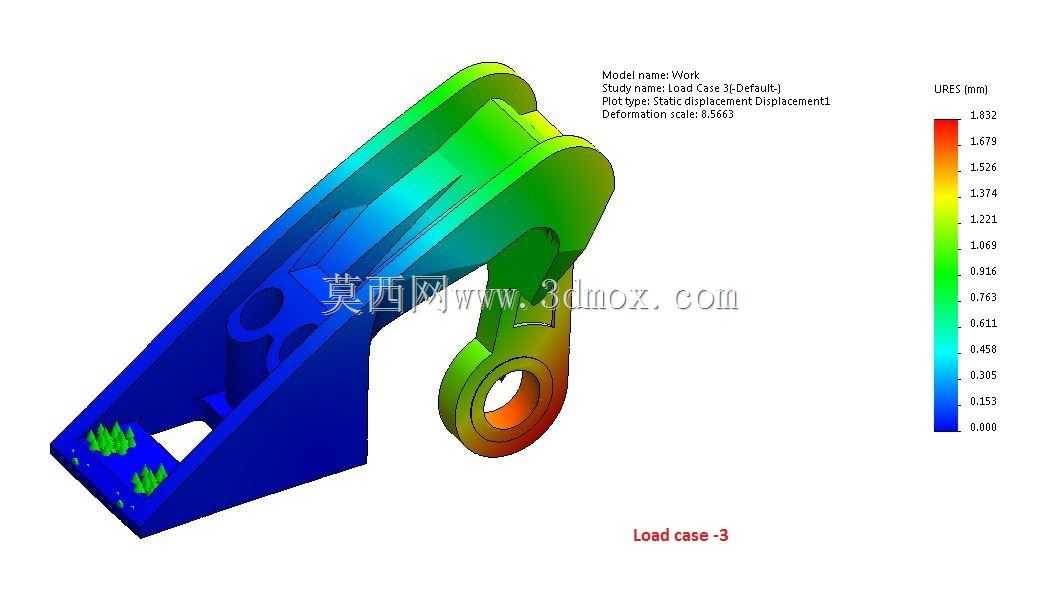

　　也可以固定在机载设备的安装基板上，轴承内孔配合安装自润滑关节轴承，轴承内圈连接操纵拉杆或者设备铰接臂，当机构动作时，支架为铰接点提供稳定的支撑，同时将机构工作产生的载荷传递到机身主结构上，避免铰接点出现位移导致操纵行程偏差。结构的加强筋厚度经过拓扑优化确定，在最严苛的载荷工况下，最大应力值远低于所选航空铝合金材料的屈服强度，安全系数满足航空结构件的设计规范，同时疲劳寿命能够覆盖整机的全生命周期使用要求，不需要在定检过程中频繁更换。
