插杆式聚氨酯包胶重载工业脚轮结构

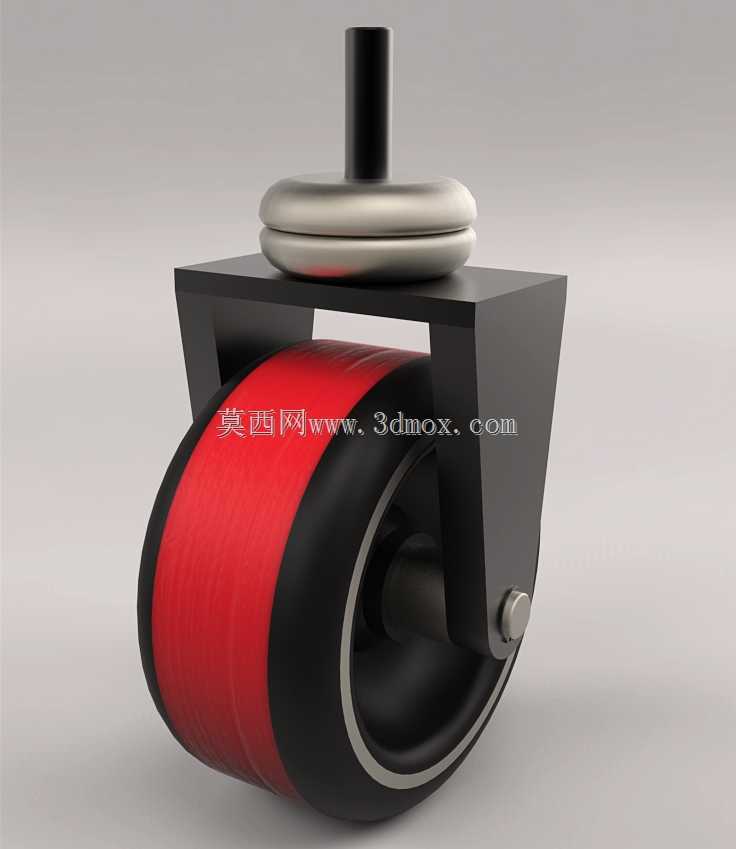

　　这款插杆式重载脚轮的三维结构，核心适配工业场景中各类可移动设备的底部支撑需求，常见于车间周转工装车、轻型自动化移动机架、商用清洁设备、小型物料转运推车的行走端配置，也可用于酒店服务类移动设备、工业操作台的移动改造场景，替代传统固定式支撑结构，实现设备的灵活移位与定点停靠。从结构设计逻辑来看，整体采用分体式装配思路，没有采用一体式注塑的低成本结构，核心承载路径从顶部插杆开始，经上部推力轴承组传递到两侧冲压成型的金属支架，再通过轮轴将载荷均匀传递到滚轮本体，每一处连接节点都做了载荷分散处理，避免应力集中导致的结构失效。顶部的插杆安装结构，采用光杆圆柱设计，适配设备底部的标准安装套筒，插杆与支架连接位置设置了双层推力轴承，

　　既可以承受垂直方向的静载荷与动载荷冲击，也能保证支架绕插杆轴线360度灵活转动，转向时不会出现卡滞，即使在设备满载状态下，转向力矩也能控制在单人可轻松操作的范围内，不会出现转向费力、轮体偏磨的问题。滚轮部分采用双材质复合结构，外层是红色聚氨酯包胶层，厚度占轮体总半径的三分之一左右，这种材质选择兼顾了承载能力与地面友好性，相比纯尼龙轮，聚氨酯材质滚动时噪音更低，不会划伤环氧地坪、瓷砖、实木地板等常见的工业与商用地面，相比纯橡胶轮，聚氨酯的抗撕裂性能更好，滚动阻力更小，在有少量金属切屑、工业油污的车间地面也能保持稳定的滚动性能，不会出现轮面被切屑割伤、油污侵蚀发胀的问题；轮体内层是黑色硬质工程塑料轮芯，通过过盈配合与中心金属轴套连接，

　　既保证了轮体的整体刚性，也控制了整体重量，不会给安装端带来额外的载荷负担。两侧的金属支架采用冷轧钢板冲压成型后做发黑防锈处理，支架的弯折位置做了加强筋结构，避免满载时支架出现外张变形，导致轮体偏移、轮轴卡滞；轮轴端部采用防松螺栓加平垫的固定方式，日常维护时可以快速拆卸，更换磨损的轮体或者清理缠绕在轮轴处的毛发、线头等杂物，不需要整体报废脚轮，降低后期运维成本。从安装边界尺寸来看，这款脚轮属于中型重载规格，轮体直径适配100-125mm的常用中型脚轮尺寸区间，顶部插杆直径适配行业通用的22mm安装套筒，插杆伸出长度满足50-70mm的常规安装深度要求，安装后整体高度控制在150-170mm区间，

　　选型时只需要确认设备底部安装孔的套筒内径、安装面到地面的预留高度，以及单轮额定载荷是否满足设备总重量的安全系数要求即可，不需要额外做安装位的定制改造。设计过程中特意优化了轮面与支架的间隙，预留了足够的排屑空间，即使在有粉尘、细小颗粒的场景下使用，也不会因为颗粒卡入轮体与支架的间隙导致轮体卡死；上部的轴承位置做了简易的防尘盖结构，可以阻挡大部分粉尘进入轴承滚道，延长轴承的维护周期，相比无防尘结构的脚轮，在多粉尘场景下的使用寿命可以提升40%以上。另外，轮面采用微弧面设计，相比平端面轮体，微弧面轮体在转向时的接触面积变化更小，转向更顺滑，也不会因为地面轻微不平整出现轮面局部偏磨的问题，长期使用后轮面的磨损量更均匀，不会出现滚动时颠簸、噪音增大的情况。在实际选型应用中，这类脚轮通常四个为一组使用，其中两个可以搭配刹车结构，实现设备移动到位后的定点固定，避免设备在有坡度的地面出现滑移；如果设备需要经常跨越车间的地面接缝、小高度门槛，这款脚轮的包胶层厚度也能提供足够的缓冲，减少跨越障碍时的冲击载荷传递到设备本体，保护设备上的精密元器件不受振动损伤。建模过程中所有的装配间隙都按照实际生产的公差要求做了预留，比如轮轴与轴套的间隙、支架与轮体侧面的间隙、推力轴承的装配间隙都符合五金配件的行业公差标准，模型可以直接用于设备的整体装配干涉检查，也可以导出工程图用于脚轮的定制加工或者选型校核。
