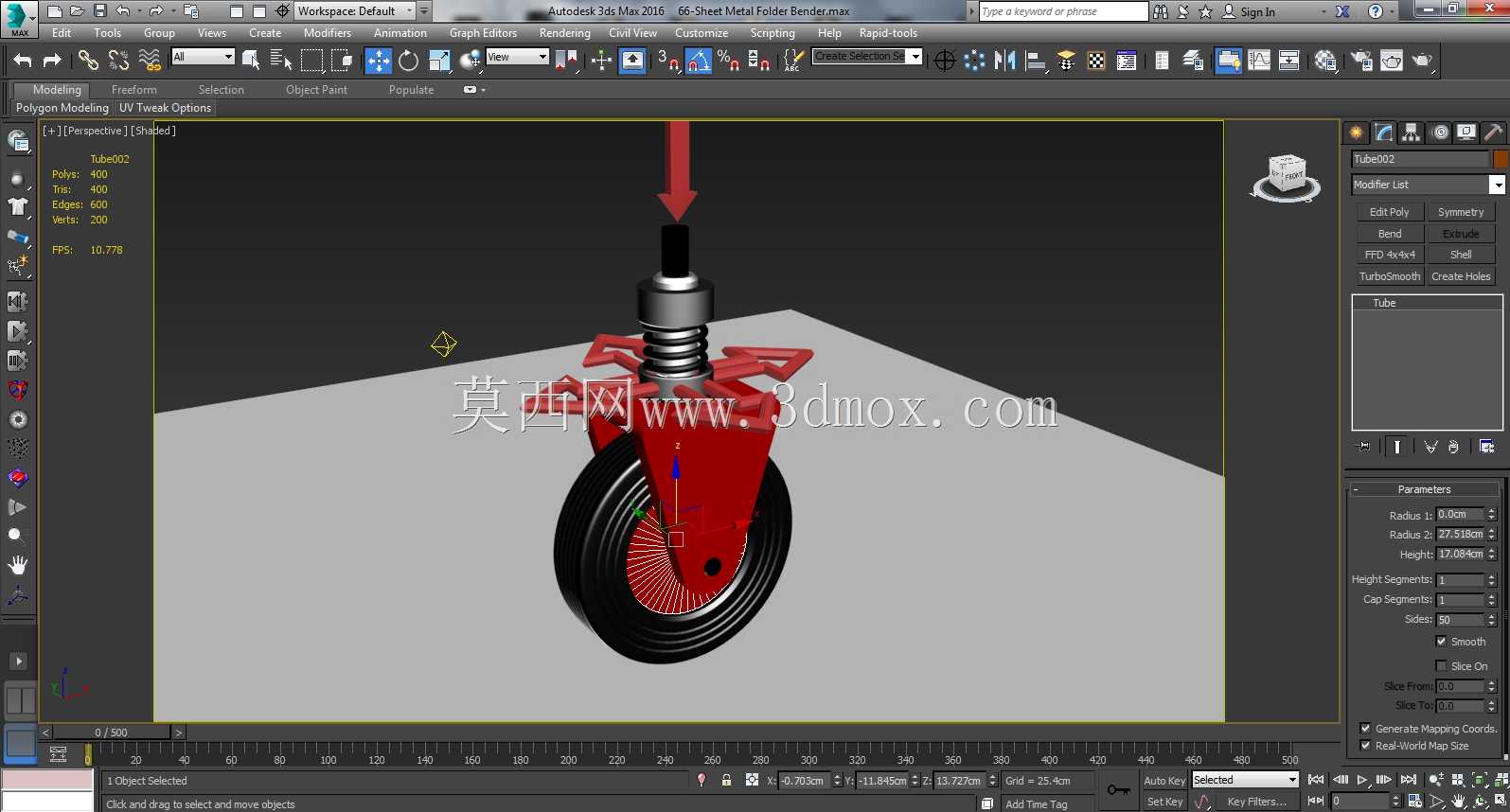

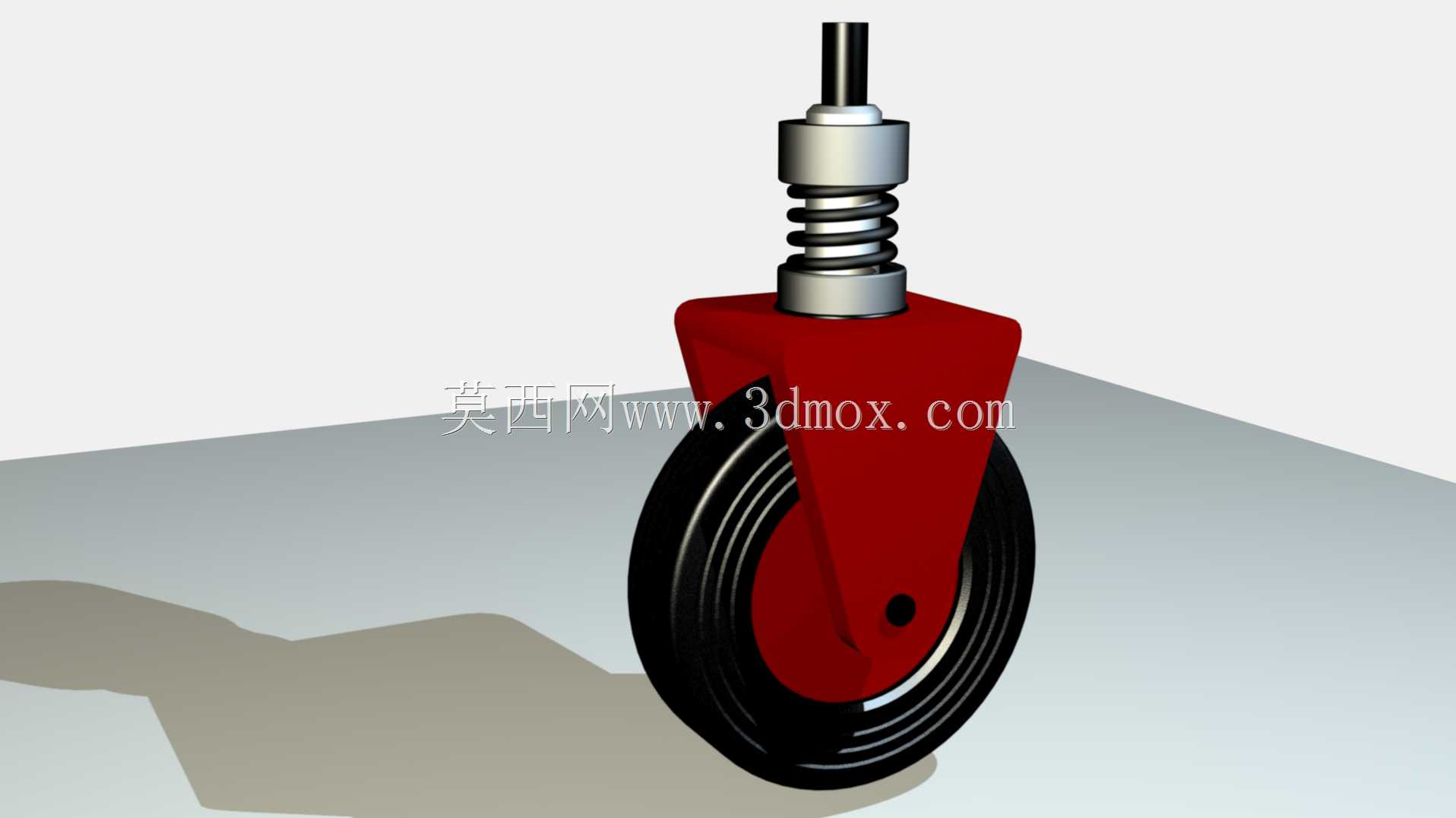

带弹簧缓冲支架万向活动脚轮结构

　　这款带缓冲结构的万向活动脚轮，常被应用在各类需要短距离移位的工业设备、仓储周转载具、轻型移动作业台架底部，相比普通固定脚轮，它能在不平整地面通行时抵消部分路面颠簸带来的冲击力，避免设备内部精密元器件受震动影响精度，也能减少推移过程中产生的磕碰噪音。从结构设计来看，顶部的安装杆采用标准圆杆插接结构，适配多数设备预设的脚轮安装孔位，安装时只需将杆部插入对应安装位，配合顶部锁紧件即可完成固定，不需要额外制作复杂的连接法兰，能大幅缩短设备组装时的脚轮安装工时。安装杆下方设置的圆柱螺旋压缩弹簧，是整个结构的核心缓冲部件，弹簧的预压量经过匹配调校，当脚轮经过地面凸起、接缝或者小高度障碍物时，轮架会沿安装杆轴向向上位移，压缩弹簧吸收冲击能量，

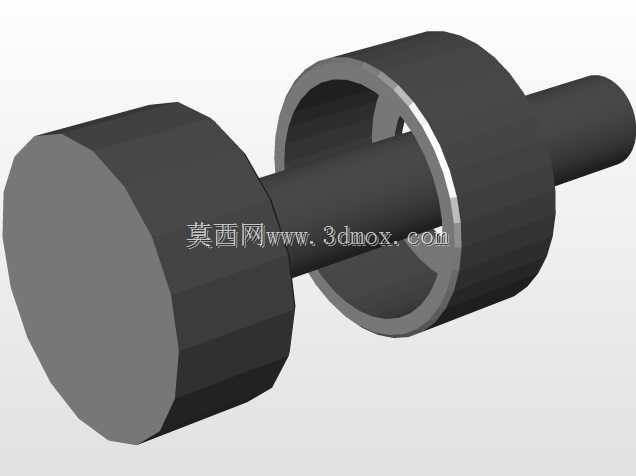

　　避免冲击力直接传递到设备主体，同时也能保证轮面始终贴合地面，不会出现短暂悬空导致的推移卡顿、方向偏移问题。轮架部分采用叉形支撑结构，两侧支架对称分布，通过中心销轴与滚轮连接，销轴与轮体内部的转动衬套配合，保证滚轮转动顺畅无卡滞，叉架顶部与安装杆底部采用回转配合结构，可实现360度水平方向旋转，推移设备时可以灵活调整行进方向，不需要额外设置转向机构就能完成任意方向的移位动作。滚轮部分采用圆弧面轮缘设计，轮面材质选用耐磨橡塑材料，既具备足够的承载能力，又能在环氧地坪、水泥地面、瓷砖地面等常见工业地面上行走时不会刮伤地面，轮体内部的转动部位预留了润滑脂存储腔，长期使用时可以定期补充润滑脂，降低转动摩擦阻力，延长脚轮的整体使用寿命。

　　从安装边界尺寸来看，这款脚轮的安装杆直径适配行业通用的安装孔径，安装后整体伸出高度符合多数轻型移动设备的底部离地间隙要求，弹簧的最大压缩行程控制在合理范围内，即使遇到较大幅度的冲击，弹簧压缩到极限位置时也不会出现轮架与安装座刚性碰撞的问题，轮体的直径选型兼顾了通行能力与安装空间占用，直径过小会导致越障能力不足，直径过大则会占用过多设备底部空间，这款选型刚好平衡了两者的需求，在常规车间、仓库环境下，能轻松越过地面常见的电缆线槽盖板、地面伸缩缝、小颗粒杂物等障碍。在实际选型应用中，这类带缓冲的万向脚轮常和同规格的固定脚轮搭配使用，一般在设备底部的两个对角位置安装万向活动脚轮，另外两个对角安装固定方向脚轮，既可以保证推移时方向灵活可调，

　　又能避免全万向脚轮导致的方向控制困难、推移时容易跑偏的问题。设计建模过程中，需要重点关注几个配合部位的尺寸公差：一是安装杆与安装座的配合公差，间隙过大会导致脚轮安装后晃动，间隙过小则会导致安装拆卸困难；二是弹簧的内外径与安装导杆的配合间隙，间隙过大会导致弹簧压缩时出现偏斜，影响缓冲效果，间隙过小则会导致弹簧卡滞无法正常伸缩；三是轮架回转部位的配合公差，要保证水平转动灵活，同时不能有过大的径向窜动，否则会导致设备推移时出现晃动。另外轮架的叉形部位需要做强度校核，保证在额定承载下不会出现叉架张开变形、销轴脱出的问题，滚轮的轮面宽度也要匹配承载能力要求，宽度过小会导致轮面压强大，容易在软质地面上留下压痕，宽度过大则会增加转动阻力，推移时更费力。
