30比1传动比摆线齿轮箱结构设计

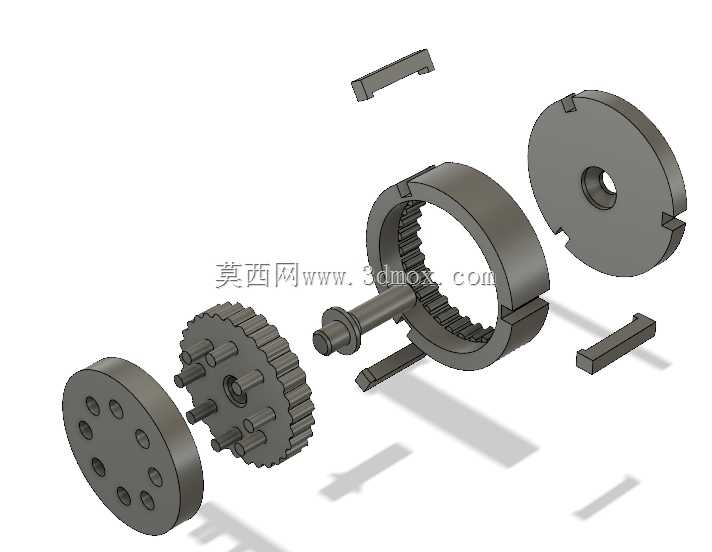

　　摆线齿轮箱作为少齿差传动体系里的经典减速结构，常被应用在轻工输送、小型自动化工位转台、食品包装线的低速驱动端，这类场景对传动回差、运行平稳度的要求介于精密伺服减速机与普通齿轮减速箱之间，不需要过高的精度冗余，但要保证长期运行的齿面耐磨性能与传动效率，同时兼顾装配环节的便捷性，降低现场维护的拆装难度。这套摆线齿轮箱采用30:1的固定传动比设计，核心传动逻辑依托摆线轮与内齿圈的多齿啮合特性实现减速，相比同传动比的普通圆柱齿轮减速结构，啮合齿数更多，单齿承受的载荷更小，在同等输出扭矩需求下，整体结构可以做得更紧凑，径向尺寸控制更有优势。从结构拆分来看，整套组件包含输入轴、偏心套、摆线轮、针齿内齿圈、输出端盖、定位销、平键等核心零件，

　　输入轴端通过平键与动力源输出轴连接，偏心套随输入轴转动时，带动摆线轮做平面行星运动，摆线轮的齿廓与内齿圈的针齿持续啮合，将高转速低扭矩的输入动力转化为低转速高扭矩的输出动力，输出端通过均布的柱销结构将摆线轮的转动传递到输出端盖，最终带动外接负载运行。设计过程中优先考虑了装配的工艺性，内齿圈采用分体式卡接定位结构，不需要额外的复杂紧固件就能实现齿圈与箱体的周向固定，两端端盖通过止口与箱体配合，保证同轴度公差控制在合理范围内，避免装配后出现输入轴卡滞、传动阻力过大的问题。齿廓设计上采用了标准摆线等距曲线，保证啮合过程中至少有三分之一的齿同时参与接触，既可以抵消部分传动过程中的径向冲击，也能让载荷均匀分布在多个啮合齿面上，

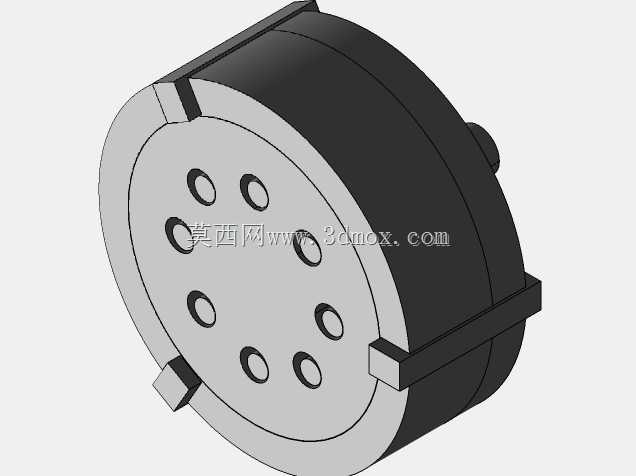

　　避免单齿过载出现断齿、点蚀的失效问题。安装边界方面，输入轴端预留了标准平键槽，轴伸长度适配常规42、57系列步进电机或200W伺服电机的安装尺寸，输出端盖采用多孔均布的安装孔位，孔位圆周直径与常用的小型法兰安装尺寸匹配，不需要额外制作转接法兰就能直接对接常见的负载安装面，箱体整体外形为圆柱结构，径向最大尺寸不超过同功率普通行星减速机的安装尺寸，轴向长度比两级圆柱齿轮减速箱缩短近20%，适合安装空间局促的小型自动化设备场景。实际运行过程中，这套结构的传动效率可以稳定保持在90%以上，因为多齿啮合的特性，运行时的振动和噪音远低于同参数的渐开线齿轮减速箱，在低速输出段不会出现普通齿轮减速箱常见的爬行现象，适合驱动需要平稳低速转动的转盘、

　　传送带驱动辊等负载。零件选材上，摆线轮与内齿圈采用轴承钢淬火处理，齿面硬度达到HRC58-62，保证长期运行的耐磨性能，输入轴与输出端盖采用45号钢调质处理，兼顾强度与机加工工艺性，定位销与平键采用标准紧固件，降低备件替换的成本。结构设计时特意简化了零件的机加工难度，内齿圈的针齿槽采用直槽设计，不需要复杂的成型刀具就能完成加工，摆线轮的齿廓可以通过线切割或数控铣加工完成，小批量试制时不需要投入专用工装，适合非标设备的定制化生产场景。装配环节不需要特殊的专用工具，按照输入轴-偏心套-摆线轮-内齿圈-输出端盖的顺序依次组装，通过端盖的螺栓预紧就能调整内部轴承的间隙，保证传动的顺畅度，后期维护时只需要拆开两端端盖就能检查内部齿面的磨损情况，更换易损件的操作难度远低于精密行星减速机。在实际工况适配中，这套结构可以承受短时1.5倍的额定过载，适合输送线偶尔出现的卡滞冲击场景，不会因为瞬时过载直接打坏轮齿，日常运行只需要定期补充润滑脂就能保证长期稳定工作，不需要复杂的油路润滑系统，进一步降低了使用维护的成本。
