同轴连接式双蜗壳风机结构三维设计

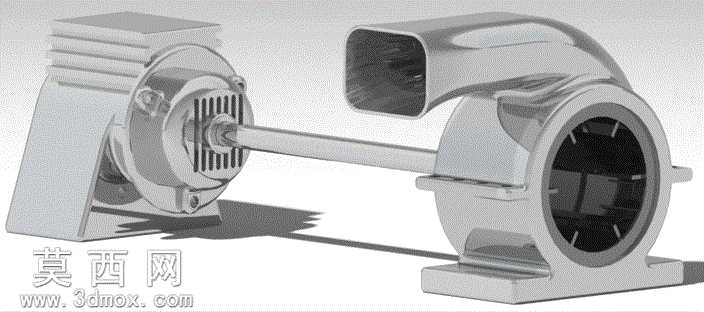

本作品为同轴联动双蜗壳风机的三维结构设计，建模过程依托三维参数化设计软件完成，全程遵循机械设计的装配逻辑与尺寸规范，完整还原了风机从动力端到出风端的全部结构细节。建模阶段首先搭建整体装配基准轴，以贯穿两端的传动轴作为核心定位基准，依次完成动力侧壳体、传动连接轴、出风侧蜗壳壳体、底部安装支座的零件建模，每个零件的建模均先绘制二维草绘截面，通过拉伸、旋转、抽壳、阵列等特征操作生成实体，针对壳体表面的散热筋结构，采用线性阵列特征保证筋条间距均匀、尺寸一致，针对蜗壳的渐开线型流道内壁，通过扫掠特征精准拟合流道曲面，确保流道过渡顺滑无突兀折角，符合流体输送的结构设计要求。材质与渲染阶段，为整体模型赋予哑光银灰色金属材质，模拟工业风机常用的铸铝壳体质感，调整材质的粗糙度与反射参数，还原金属壳体表面细微的磨砂质感，同时为传动轴部分赋予稍高反光的金属材质，区分转动部件与固定壳体的材质差异；场景内添加柔和的环境漫反射光源，搭配主光源投射出清晰的结构阴影，让各部件的装配层级、凹凸结构更具辨识度，清晰呈现零件间的装配关系。结构设计层面，动力端壳体外侧设置多道平行散热筋，可在设备运行时增大散热面积，带走动力模块产生的热量；动力端与出风端通过同轴传动轴实现刚性连接，保证两端叶轮转动的同步性，出风端采用方形渐扩出风口设计，可对流出的气流进行导向整流，减少出风口处的紊流损耗；两端壳体下方均设置带安装孔的一体式支座，可通过螺栓将设备整体固定在安装基面，保证运行时的结构稳定性。设计过程中充分考虑部件的装配合理性，所有连接部位均预留合理的装配间隙，壳体的开合结构、紧固件的安装位置均符合实际生产的装配工艺要求，既完整呈现了风机的内部叶轮与外部壳体的配合关系，也通过半剖视角的展示逻辑，让观看者可以清晰观察到蜗壳内部的叶轮安装位置、传动轴的连接方式，整体模型结构完整无缺失零件，可用于风机结构原理演示、产品设计方案展示等场景。
